Осенью 2020 г. к нам поступил необычный запрос на сборку электрощита с частотными преобразователями Siemens G120 Power от Ижорского завода. Строители, выполнявшие монтажные работы, собрали электрощит, который стало небезопасно включать (на фото ниже).
 |
 |

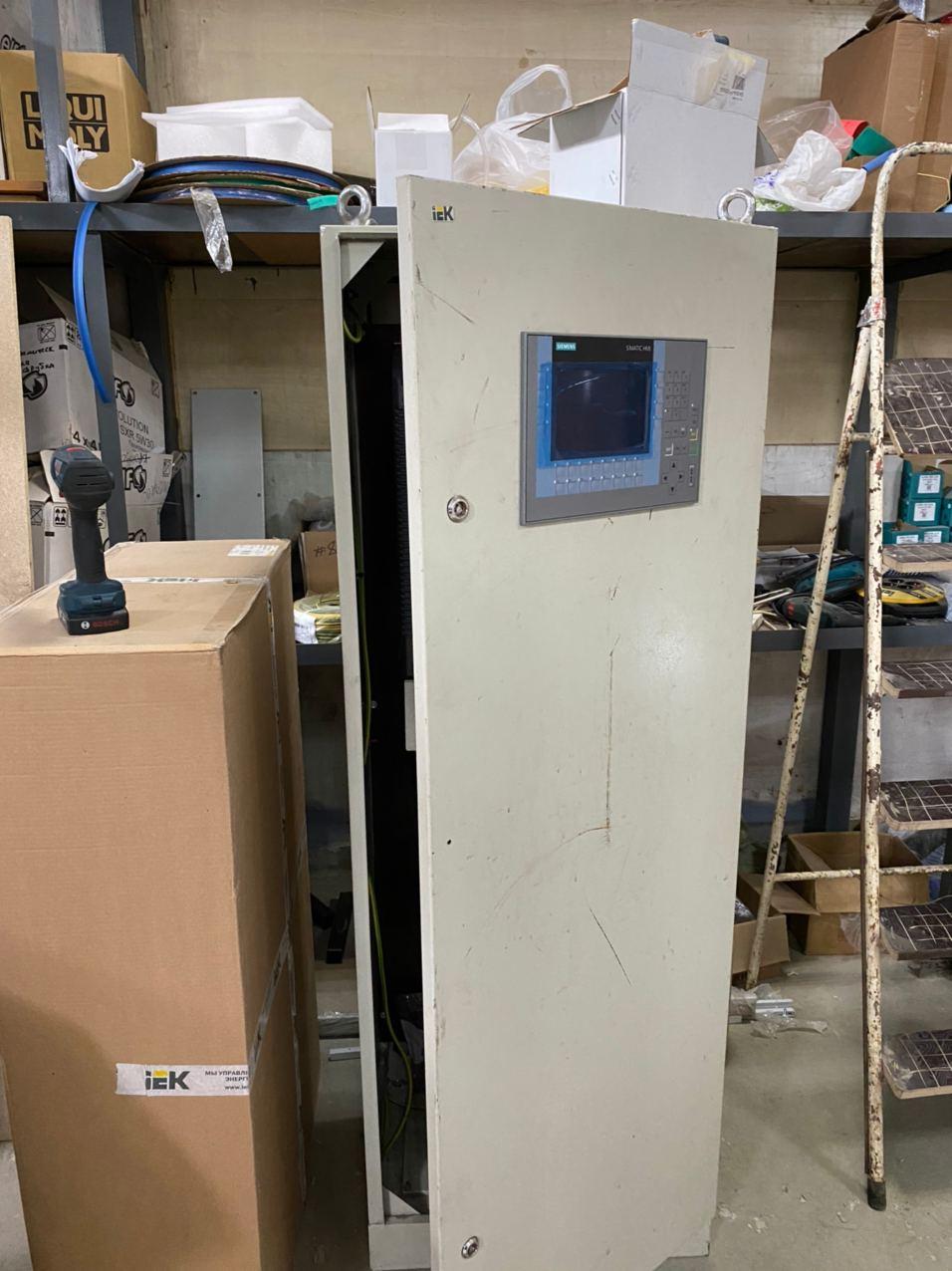

В таком виде шкаф пришел к нам на производство, в электрощите не было установлено никаких систем защиты цепей, система автоматики на базе ПЛК S7-1200 и сенсорной панели S7-1200 не включалась (не говоря о необходимости сначала сделать программное обеспечение), и конечно в таком габарите корпуса невозможно подключить ни отходящие, ни приходящие кабели. Стоить отметить, что оборудование Siemens является одним из самых дорогих на рынке.
Мы предложили, во первых разработать схемы для шкафа с преобразователем частоты (ШПЧ), разработать конструкторскую документация (схематично хотя бы), докупить недостающее оборудование. Коллеги согласились и мы заменили корпус на ШНС 2000х1000х600, докупили автоматы на нужный ток, установили клеммы для возможности подключить кабель и разработали программное обеспечение. Что бы не докупать дополнительные модули ввода/вывода для ПЛК S7-1200 – связь между частотником и контролером сделали по Profinet, т.к. у этого оборудования один производитель Siemens. Оборудование из их старого шкафа мы демонтировали и установили в новый шкаф.

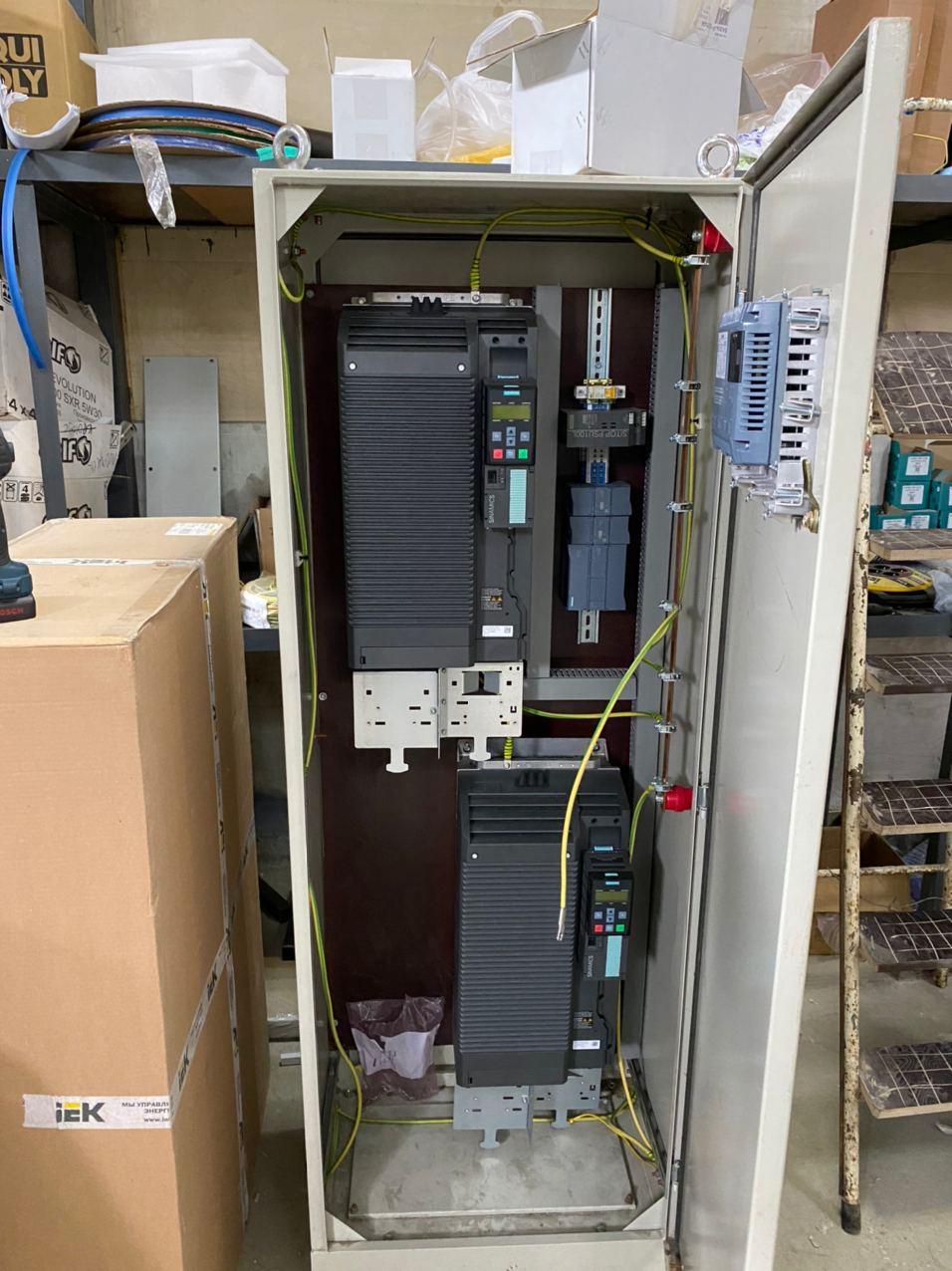

Фото результата ниже:
Так как удалось сделать схему управления без необходимости докупать оборудование Siemens – на все потребовалось чуть более одной недели и относительно небольшие затраты.
Спецификация основного оборудования
|
Наименование |
Произв. |
Арт. |
Кол-во |
|
ВА 8833 3Р 100А 35кА |
ИЕК |
SVA20-3-0100 |
2 |
|
CPU 1214C (14 DI 24В DC; 10 DO 24В DC; 2 AI), питание 24В DC |
Siemens |
6ES7214-1AG40-0XB0 |
1 |
|
Модуль аналогового ввода 4 AI; 16 бит |
Siemens |
6ES7231-5ND32-0XB0 |
1 |
|
SIPLUS Модуль ввода-вывода дискретных сигналов, 8 DI, 24 В пост. тока / 8 DO, 24 В пост. тока |
Siemens |
6ES7223-1BH32-0XB0 |
1 |
|
Коммуникационный процессор CP 1242-7 GPRS |
Siemens |
6GK7242-7KX31-0XE0 |
1 |
|
Антенна ANT 794-4MR, четырехдиапазонный GSM |
Siemens |
6NH9860-1AA00 |
1 |
|
KP700 Comfort |
Siemens |
6AV2124-1GC01-0AX0 |
1 |
|
SITOP PSU100L, 1-фазный, DC 24 V/5 A |
Siemens |
6EP1333-1LB00 |
1 |
|
Автомат S201 6A |
ABB |
2CDS251001R0064 |
1 |
|
Коммутатор Moxa |
MOXA |
EDS-2005-ELP |
1 |
|
ШНС 2000 1000 800 IP55 без бок панелей и цоколя |
МСА |
ШНС-2-IP-55-10080200 |
1 |
|
ШНС Боковая панель 2000 800 IP55 |
МСА |
ПБШ80200-IP-56 |
1 |
|
ШНС монтажная панель 1000*2000 |
МСА |
ШНС монтажная панель |
1 |
|
ШНС цоколь 1000 800 100 сварной |
МСА |
ШНС цоколь 800 1000 100 |
1 |
