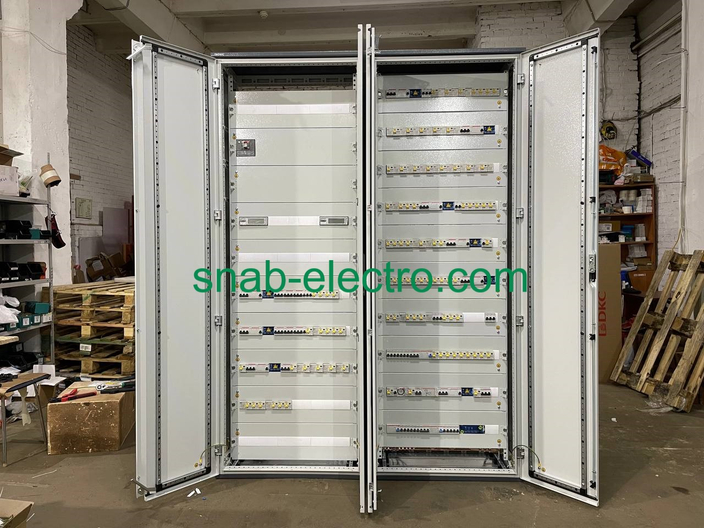

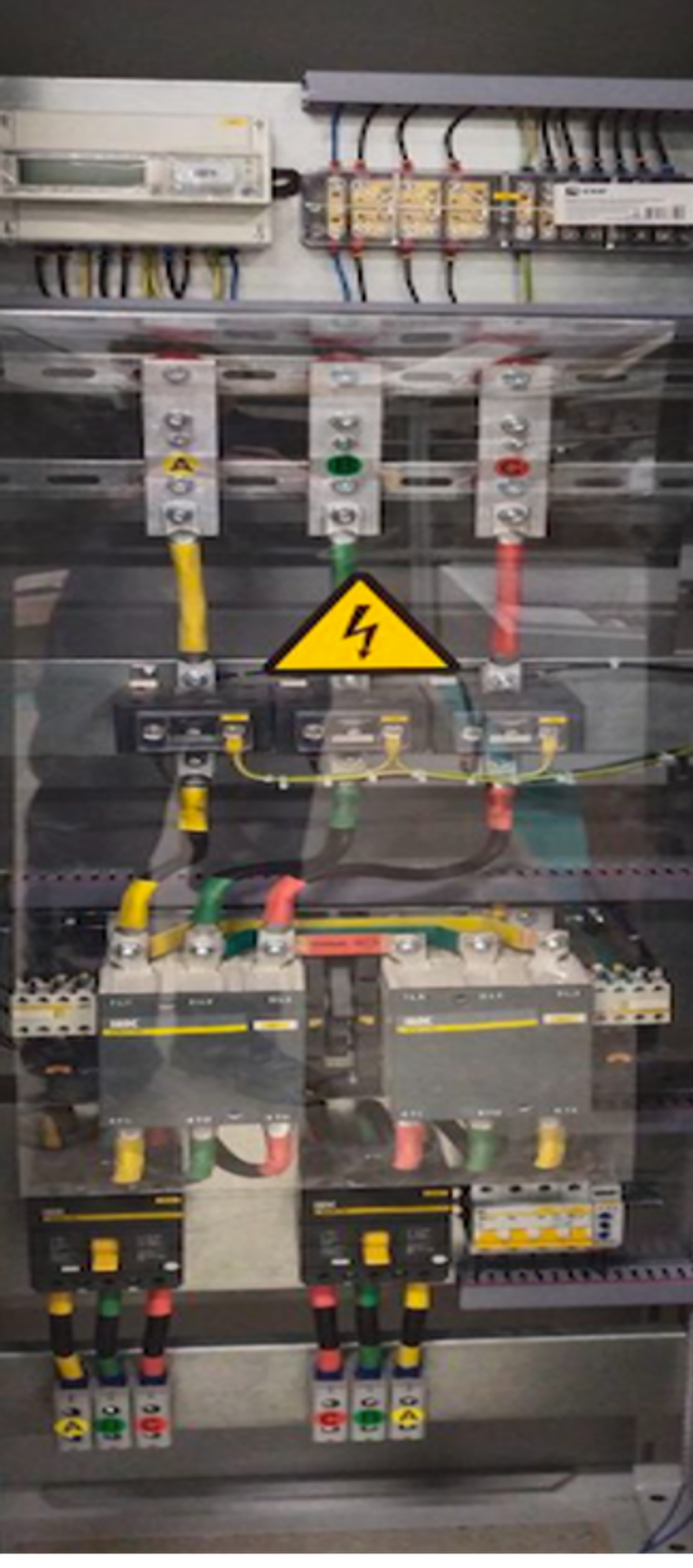

Вводно-распределительное устройство для бизнес-центра в г. Москва обеспечивает бесперебойную подачу электроэнергии и защиту потребителей. Потребители — это освещение, оборудование магазинов, вентиляция и т.д.

Часть оборудования получилось купить из остатков у поставщиков ABB, остальное заменили на IEK, так как срок сдачи уже поджимал.

Вводной автомат взят ABB Tmax (с нашего склада) с регулированием.

Номинальный ток ВРУ 200А, корпуса DKC.

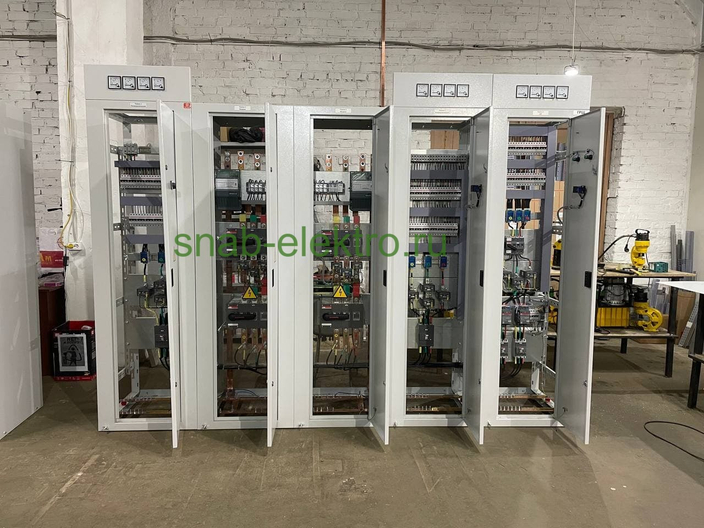

Вводно-распределительное устройство для большой майнинг-фермы.

Так как оборудование дорогостоящее, были взяты отходящие автоматы и контакторы фирмы Schneider Electric серии LC1 и 2 вводных автомата на 1600А Hyundai.

Также в дальнейшем на месте шкаф был модернизирован установкой частотных преобразователей 1.5 кВт ATV212 Schneider Electric для обеспечения охлаждения контейнера с майнинг фермами.

Номинальный ток ВРУ 1600А, корпуса НПК МСА.

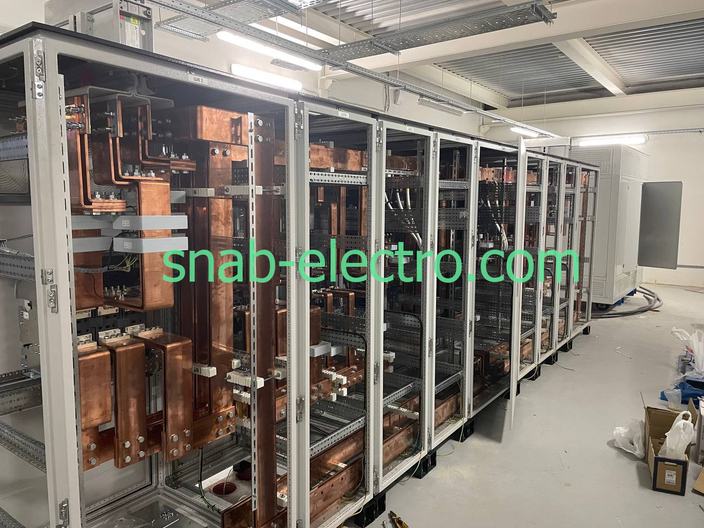

Распределительные электрощиты собирали сразу после праздников в январе 2022г. Вся комплектация на ABB.

Токи электрощитов от 400 до 3200А. Ставили преимущественно серии автоматов Tmax.

Ошиновка медная, корпуса НПК МСА.

Перед началом сборки были проведены замеры помещений для правильной установки электрощитов, чтобы все поместилось в электрощитовой. Шкафы получились очень плотными, но больше места просто не было.

Номинальный ток ГРЗ 3200А, оборудование ABB.

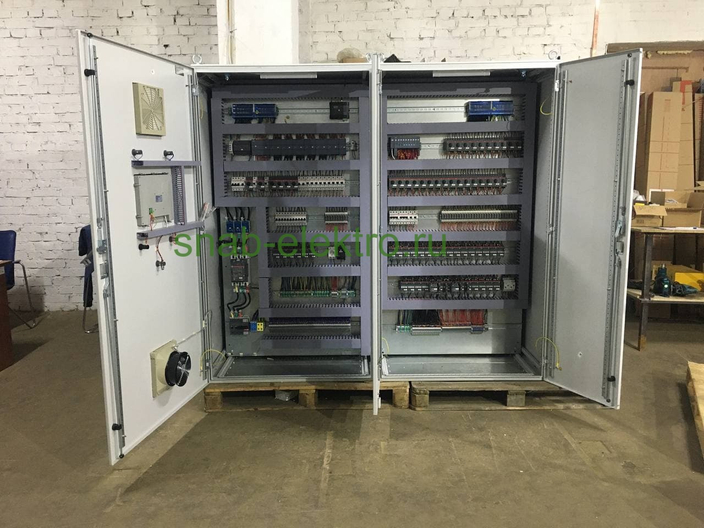

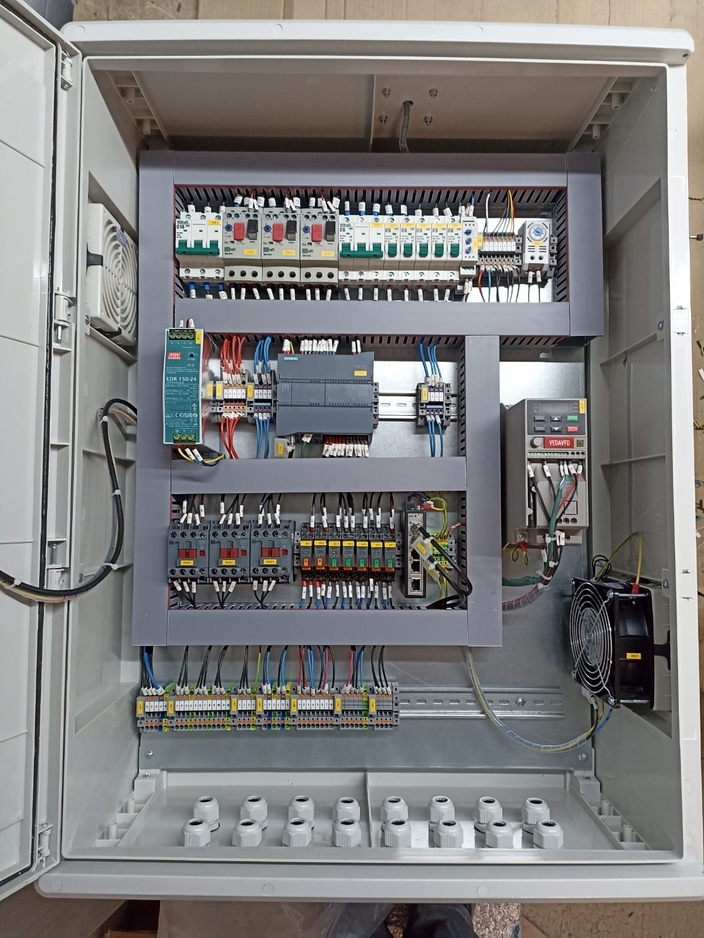

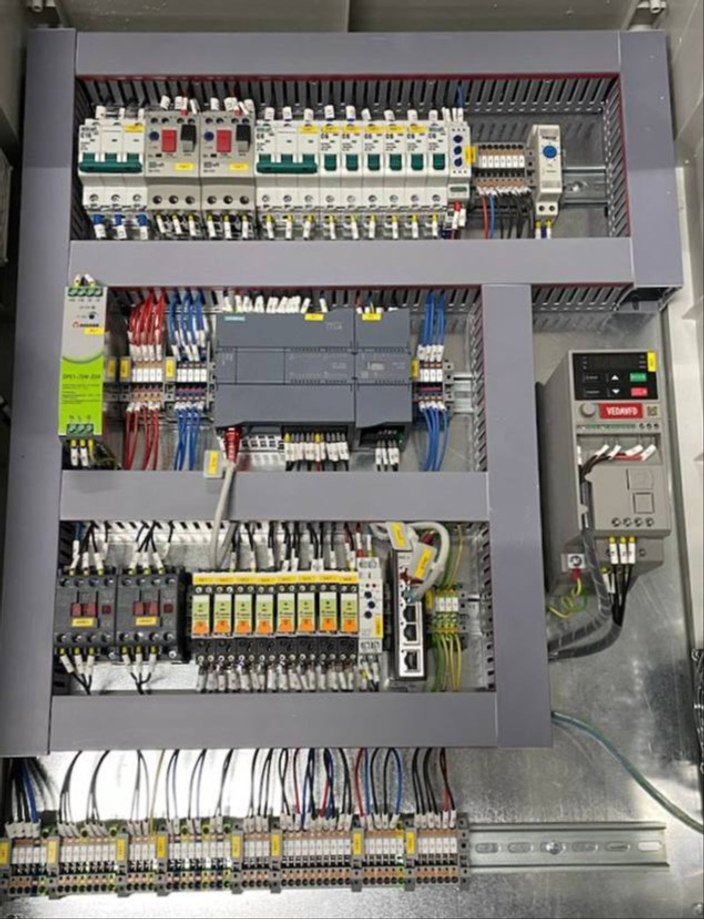

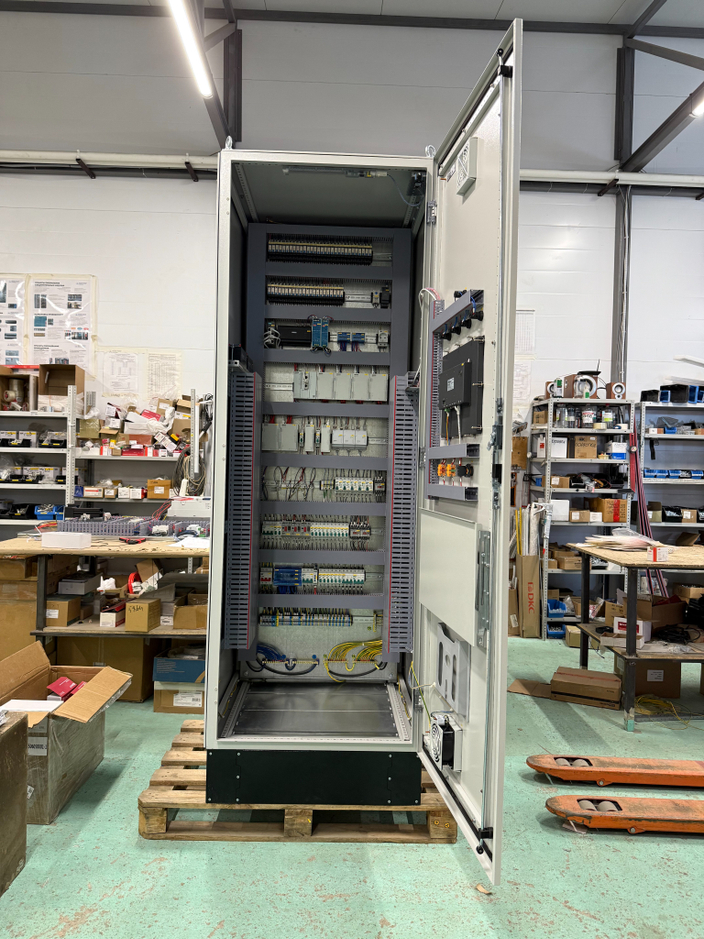

Шкаф управления очистными сооружениями на базе ПЛК Siemens S7-1200 и станциями расширения ET200. Реализовано полностью автоматическое управление станцией с передачей данных по GSM. Для отображения состояния оборудования применили сенсорную панель Weintek 12".

Номинальный ток 160 А.

Разработка схем была произведена нашими специалистами по ТЗ.

РУНН является основным распределительным устройством производства "Северная звезда". Все электрооборудование Schneider Electric (серии Masterpact и NSX100), корпуса DKC. Перед сборкой с Заказчиком была разработана и согласована 3Д модель шкафа. Система АВР собрана на базе реле Zelio Logic.

Номинальный ток РУНН 2000 А.

Главный распределительный щит для склада на предприятия по производству радиоэлектронных компонентов в г. Санкт-Петербург.

Корпуса ЩО70, основное оборудование ABB.

Номинальный ток ГРЩ 800А.

Ошиновка - медная шина 100х5.

АВР на базе программируемого реле Zelio.

Срок сборки данного электрощита вместе с комплектацией 10 рабочих дней.

ГРЩ для больницы в д. Кудрово (Ленинградская область).

Отходящие автоматические выключатели - модульные ABB серии S200.

Собрано на базе оборудования ABB.

Номинальный ток ГРЩ 630А.

Ошиновка - медная шина 40х5.

В составе сборки были ГРЩ, ППУ и многие другие небольшие распределительные электрощиты.

ППЗ является обязательным электрооборудованием для промышленных предприятий.  Все внутреннее наполнение шкафа выполнено на комплектующих  ABB. Вводные автоматы серии Tmax, отходящие линии серии S800 с отключающей способностью 36 кА.

Ввод и вывод сделаны сверху.

Номинальный ток 200 А.

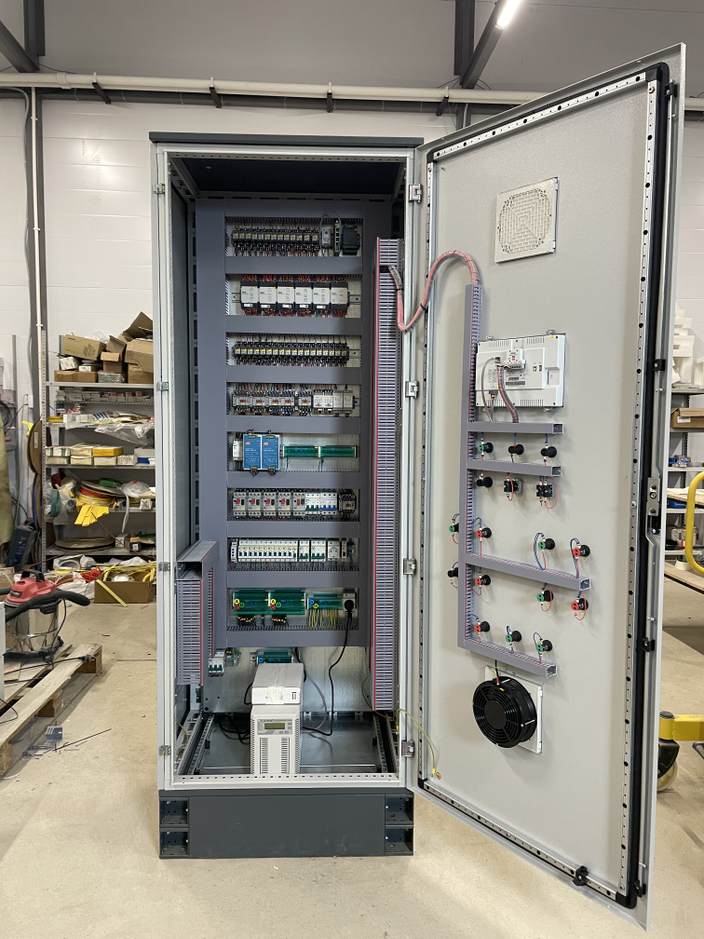

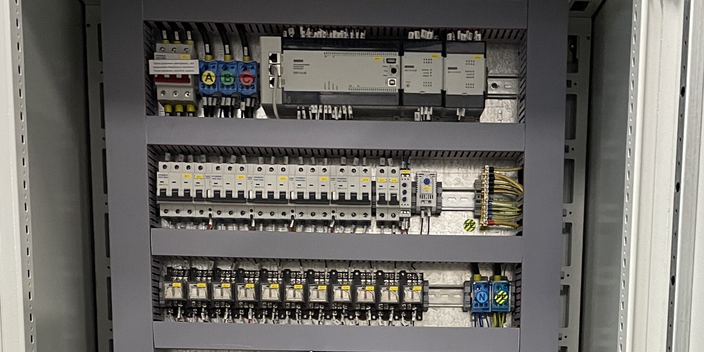

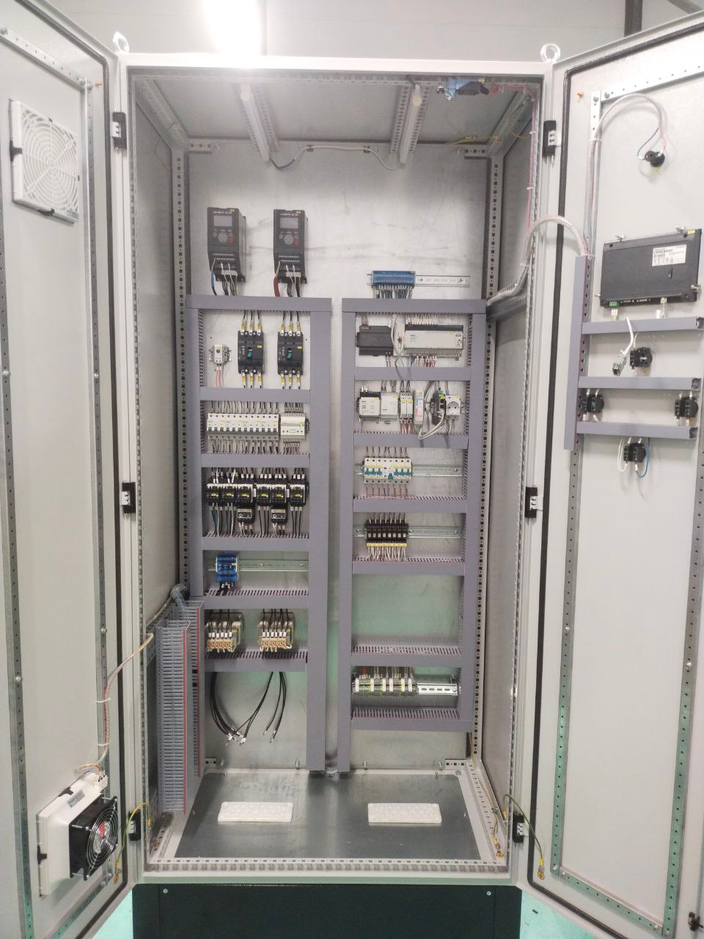

Шкаф управления на базе ПЛК Segnetics TRIM5 и модулей FMR . Такой ПЛК выбран для экономии т.к. TRIM5 объединяет в себе и сенсорную панель и контроллер (помимо того, что он рос. пр-ва).

Остальное оборудование ABB, а частотные преобразователи серии ATV310 Schneider Electric.

Разработка схем и программного обеспечения выполнена нашими специалистами.

Шкаф управления вибрационного питателя для Север Минералс. На базе частотного преобразователя ПЧ Danfoss VLT AutomationDrive FC302. Все комплектующие, включая силовую часть, использованы производителя Schneider Electric. Управления ПЧ реализовано от внешней системы АСУТП Заказчика. На дверь шкафа вынесен измеритель ОВЕН, для постоянного контроля за током электродвигателя.

Оборудование предназначено  для установки в трансформаторной подстанции в производственном комплексе в г. Санкт-Петербург.

  Выбраны воздушные автоматические выключатели серии Протон (пр-во "Контактор"), тройная алюминиевая шина 100х10. Так как у Заказчика были обязательные ограничения по габаритам РУНН - конструктив шкафа получился достаточно наполненным и сборка стала трудоемкой.

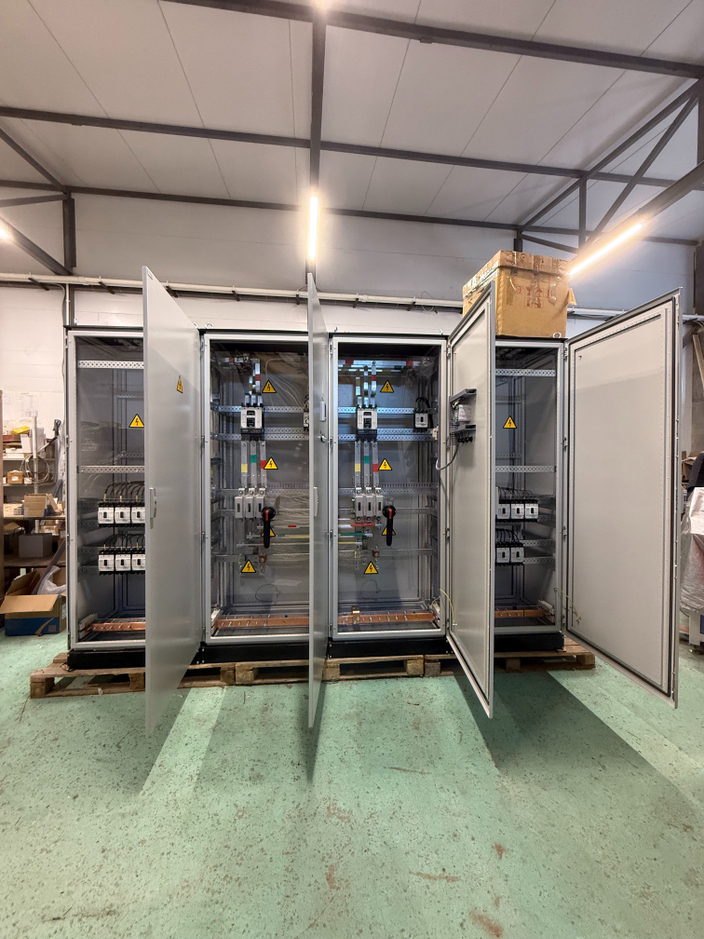

В начале 2020 г. корейская компания DRB RUS обратилась к нам для поставки распределительного устройства для их строящегося завода в г. Санкт-Петербург. Изначально ГРЩ был на ABB, но из-за закрытых границ и сжатых сроков были выбраны комплектующие производства Hyundai.

   По исполнению ГРЩ представляет собой 5 панелей, с 4мя рубильниками реверсивного и обычного исполнения. Ошиновка медная.

Шкаф управления охлаждением воды для атомного реактора. Оборудование спроектировано со всеми требования атомной промышленности и соответствующей приемкой.

    В качестве системы управления был выбран промышленный контроллер фирмы "Segnetics" TRIM5 с большим количество модулей расширения.

Управление двигателями реализовано с помощью преобразователей частоты и байпасом на каждый двигатель. Ввод на мотор-автоматах производства Hyundai.

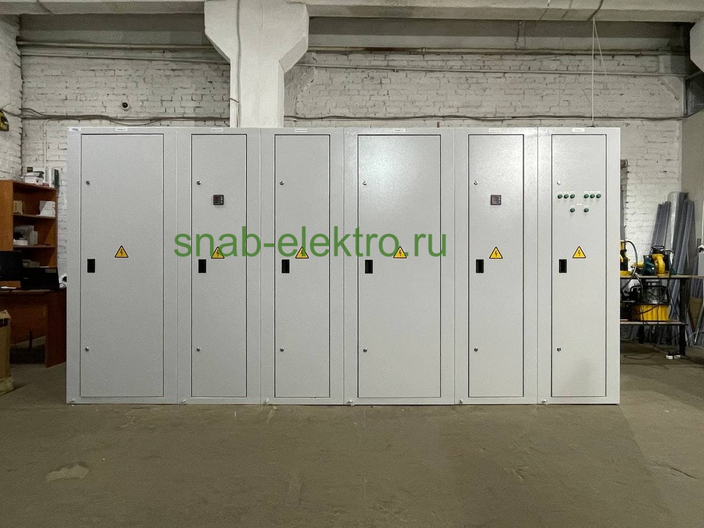

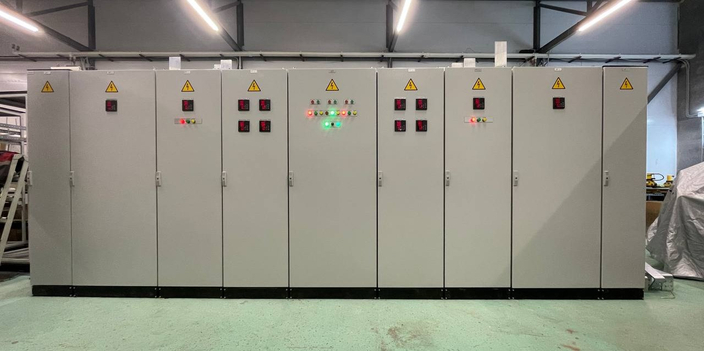

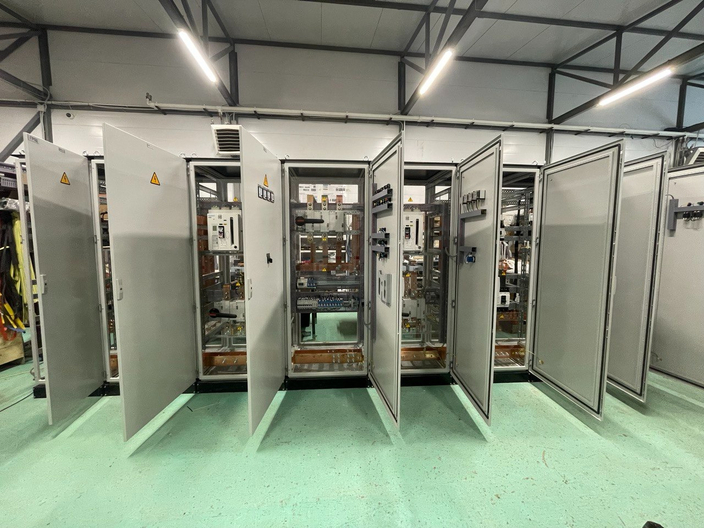

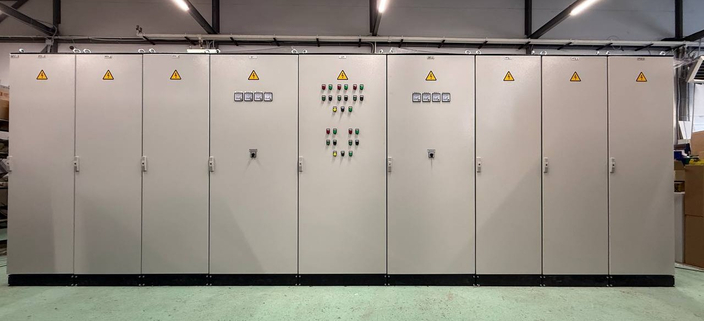

В рамках переоборудования парка в г. Санкт-Петербург был сконструирован и собран распределительный шкаф из 11 панелей.

  Исходя из бюджета оборудование собрано из комплектующих IEK, двойной алюминиевой шины, корпусов производства БЭТ.

  Шкаф был спроектирован таким образом, что бы для перевозки его можно было разобрать на 5 частей по 2-3 панели. На объекте его собрали, объединив магистральную шину между корпусами.
