В данной статье хотим рассмотреть серию частотных преобразователей Schneider Electric ATV610. Это одна из самых излюбленных серий частотных преобразователей нашего коллектива. Причина этому его доступность на складах у самого Schneider и конечно широкая линейка мощность.

Частотные преобразователи серии ATV610 мы используем на промышленных установках с вентиляторами (например, градирни), насосами и даже конвейерами.

Вы можете заказать на нашем сайте частотный преобразователь Schneider Electric ATV610: Перейти в каталог.

При проектировании шкафов управления электродвигателями на базе серии ATV610 (или в полной расшифровке Easy Altivar 610) традиционно мы используем одну из 2х схем:

1. Схема без байпаса, когда только ПЧ может включать электродвигатель;
2. Схема с байпасом, когда существует возможность отключить частотный преобразователь и включать двигатель с помощью контакторов прямым пуском.

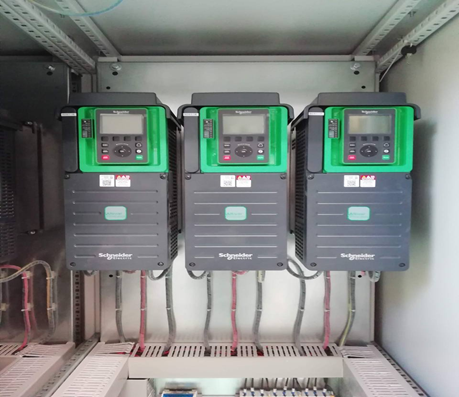

Ниже представлена одна из наших реализаций электрощита на базе ПЧ Schneider Electric:

Электрощит управляет насосам подачи серной кислоты в химическом цеху.

Также предлагаем вам на рассмотрение всю линейку ATV610:

При заказе частотного преобразователя нужно иметь ввиду, что в его поставку уже входит панель для настройки (которую, к слову, очень удобно переставлять на другие преобразователи частоты серии ATV610 для копировании его настроек), а также в состав ПЧ входит встроенный ЭМС-фильтр и дроссель постоянного тока.

При подборе частотного преобразователя необходимо проверить номинальный ток электродвигателя и частотника. Зачастую преобразователь частоты необходимо выбирать по мощности выше электродвигателя из-за большой разницы в токе при одной и той же мощности. Например, при подборе преобразователя частоты для ЭД 90 кВт 206А потребуется ПЧ не 90 кВт, а на 110 кВт - Преобразователь частоты ATV610C11N4 110кВт 380В 3ф, Schneider Electric
