Чем отличается РУНН от ВРУ и ГРЩ

РУНН — это сложное оборудование, состоящее из устройств, в задачи которых входит распределение энергии потребителям, контроль за состоянием сети и защита внешних линий от внештатных ситуаций. Каждый из электрических элементов решает свою задачу и в комплексе обеспечивает надёжное снабжение системы электричеством.

Назначение и конструкция устройства

Устройства относятся к распределительным системам низкого напряжения для использования в трансформаторных электроподстанциях. Главная задача оборудования — защищать отходящие потребители от последствий перегрузок током и коротких замыканий, а также контролировать потребление электроэнергии. Шкафы разработаны для работы в трёхфазных сетях с четырёх- и пятипроводными конфигурациями и напряжением 380 вольт.

Конструкция РУНН

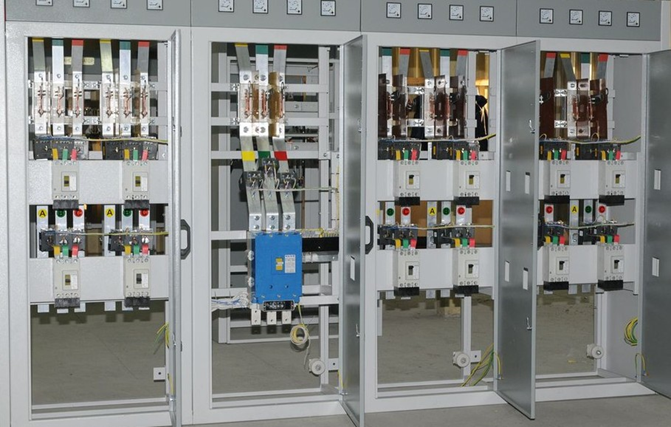

РУНН представляет собой каркасную конструкцию со стальными панелями, закреплёнными снаружи с помощью сварки. Шкафы разделены поперёк металлическими перегородками, а внутри размещены автоматические выключатели. Корпус соответствует стандарту IP31 и обеспечивает необходимую защиту, при необходимости можно использовать корпуса IP54 и IP66.

Распределительное устройство, созданное на основе РУНН, может поставляться в готовом виде или собираться непосредственно на объекте. Подключение оборудования распределительного устройства к трансформатору распределительной подстанции осуществляется через шинопроводы. В зависимости от типа устройства и вариантов его размещения на объекте к шкафам может быть односторонний или двухсторонний доступ для обслуживания.

Разновидности РУНН

Существует несколько классификаций РУ в зависимости от различных особенностей. Распределительные устройства делятся на типы в соответствии с условиями эксплуатации:
1. Открытого типа (ОРУ) — оборудование, установленное за пределами зданий или других укрытий. Эти устройства удобны для проверки работоспособности, просты в установке и модификации, однако требуют больше пространства и усиленной защиты от воздействия погодных и климатических факторов.
2. Закрытого типа (ЗРУ) — размещаются в защищённых объектах и занимают значительно меньше места. Недостатком является усложнённое обслуживание из-за более компактного расположения. Они подходят для промышленных предприятий и городов.

В дополнение к указанным типам оборудования применяется элегазовая технология, при которой установки размещаются внутри пространства, заполненного специальным составом с отличными характеристиками безопасности.

В чем заключается различие РУНН от ВРУ и ГРЩ

Все устройства имеют общую функцию – они распределяют электрическую энергию по потребителям. Их функциональные блоки выполняют схожие задачи, такие как защита, распределение и контроль.
В этой иерархии РУНН стоит на первом месте, затем следует ГРЩ, а завершает цепочку ВРУ. Фактически это не цепь, а скорее древовидная структура: к РУНН подключены несколько ГРЩ, а к каждому из них — несколько ВРУ.

В компании «Снаб-Электро» вы сможете найти РУНН различных модификаций и подобрать необходимый комплект составляющих его компонентов. Если вы не найдёте готовое решение, соответствующий потребностям вашего предприятия, то наши специалисты помогут выбрать и купить РУНН с учётом технических характеристик объекта и условий эксплуатации устройства.
