Чем отличается ВРУ от ГРЩ

Вводно-распределительное устройство размещается на входе энергетической системы здания и отвечает за её снабжение, распределение и учёт электроэнергии. Также оно контролирует подключённые к нему основные и конечные электрические цепи и предохраняет их от перегрузок, скачков напряжения и коротких замыканий.


Назначение ВРУ

В зависимости от предназначения объекта и условий его использования выбирается комплект оборудования и электрических компонентов вводного устройства. Допустим, для учёта потребления электроэнергии устанавливаются счётчики, общие или отдельные. ВРУ могут быть установлены:
•    на производстве;
•    на предприятиях, занимающихся переработкой и добычей полезных ископаемых;
•    на производствах в химической отрасли и продуктов питания;
•    для обеспечения электроэнергией различных объектов жилого назначения;
•    в учреждениях социального, культурного и спортивного назначения;
•    на объектах ЖКХ;
•    в ТРЦ, супермаркетах и небольших магазинах;
•    на предприятиях сельского хозяйства и так далее.

Тип устройства выбирается на основе нормативных требований и характеристик нагрузки: напряжение питания и мощность.

Различия ВРУ и ГРЩ

На заводе, где производят электрощиты, наносят маркировку. Скорее всего, на шильдике, где указан заводской номер изделия и присутствует другая важная информация будет указано ВРУ. В случае установки щита на объекте как главного, обозначение сменят на ГРЩ. В ПД и РД он также будет обозначаться так. Отсюда вывод, что ВРУ является названием изделия и одновременно обозначением его функции в электрической цепи, тогда, как ГРЩ является только обозначением его функции на конкретном объекте.

Существуют различия в максимально допустимой токовой нагрузке, которая указана в ПУЭ. ВРУ ограничено по максимальному значению входного тока в 6,3 кА, а любая идущая за ним цепь не должна нагружаться более чем на 250 А. ГРЩ не имеет таких ограничений.

Поэтому ВРУ и ГРЩ можно считать оборудованием одного типа с одинаковой функцией. Однако эти аббревиатуры не являются синонимами. Используя ГРЩ, вы подчёркиваете функцию ВРУ как главного распределительного устройства в конкретной цепи. Используя ВРУ, вы в первую очередь имеете в виду конкретное изделие.

Сборка ВРУ

При размещении и монтаже внутренних элементов специалисты действуют на основании ПУЭ, правилах монтажа, знаниях устройства электрических установок и электробезопасности. Все используемые схемы вводно-распределительного устройства, должны соответствовать проектным документам. ВРУ обязательно сертифицируется.

Исполнитель согласовывает с заказчиком номенклатурный перечень электрических компонентов, которая будет установлена в изделии. Сборку ВРУ компания «Снаб-Электро» осуществляет на своих производственных линиях.

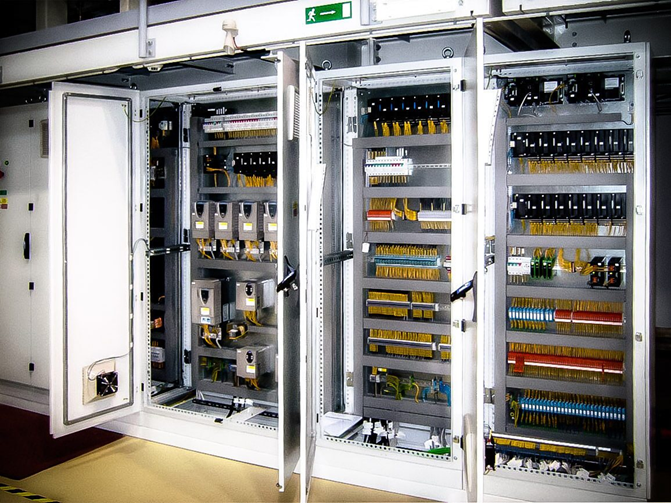

На первом этапе работ разрабатывается функциональная схема устройства на основании ТЗ. Затем выбирают тип корпуса (щит или шкаф) и размещают внутреннее оборудование. В электрическую часть входят устройства, предназначенные для защиты и коммутации. Оборудование надёжно закрепляется, а на проложенные кабели наносят маркировку. С внутренней стороны лицевой панели располагают электрическую схему ВРУ. На наружной стороне панели устанавливают контрольно-измерительные приборы, блок индикации и управление.

В компании «Снаб-Электро» представлен широкий ассортимент ВРУ различных модификаций. Если вы не найдёте подходящее решение, мы предлагаем изготовить ВРУ с учётом ваших потребностей и специфики предприятия. При возникновении сложностей с выбором наши эксперты помогут определить оптимальное оборудование, соответствующее техническим требованиям объекта.
