Главный распределительный щит (ГРЩ). Проектирование, сборка, монтаж на объекте.
Главный распределительный щит (ГРЩ) - это основное распределительное электрооборудование на любом предприятии или в жилом доме. Электрощит состоит из корпуса, автоматических выключателей, системы АВР, ошиновки.
Сборка электрощитового оборудования ГРЩ подразумевает 3 этапа:
• Разработка конструкторской документации и спецификации
• Сборка электрощита
• Транспортировка, установка и подключение ГРЩ
Это самый важный этап сборки ГРЩ, потому что на нем определяется спецификация и цена ГРЩ, его габаритные размеры. Зачастую заказчики просят собрать ГРЩ на АББ, ГРЩ на Шнейдер Электрик и других мировых брендах, но когда узнают цену и сроки поставки просят пересчитать ГРЩ на ИЕК, ЕКФ (и прочих бюджетных производителях). В ГРЩ для жилого дома нет смысла ставить импортное оборудование так как у заказчика всегда вопрос только к цене оборудования. Если ставить вопрос о том есть ли разница в качестве между ГРЩ на бюджетном бренде и импортном (с учетом того, что на бумаге технические характеристики автоматических выключателей одинаковые) – конечно есть и она существенная. Для удешевления продукции и сборки бюджетные производители (ИЕК, ЕКФ, ТДМ и прочие) сильно экономят на производстве деталей (а многие из них просто везут все из других стран, хоть и называют себя отечественным брендом), ведь главное - цена.
Для относительно простых ГРЩ мы разрабатывает конструкторскую документацию в 2D, если в шкафу много шины и есть сложности в сборке (например когда размер ГРЩ очевидно мал) разрабатываем 3D.

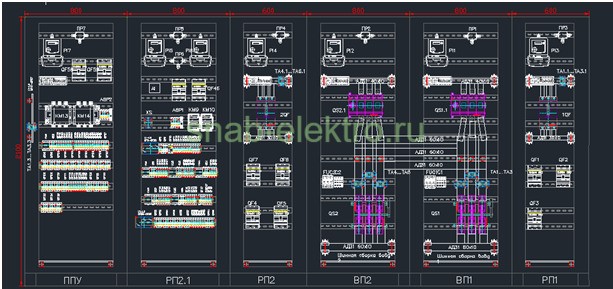

Ниже пример конструкторской документации:
Пример спецификации электрощита для ГРЩ на чертеже выше:
|
Наименование |
Произв. |
Артикул |
|
Разъединитель РЕ19-41-31120 1000А PROxima |
EKF |
re19-4131120 |
|
Рубильник OT1000E03C реверсивный 1000А без рукоятки |
ABB |
1SCA022871R6170 |
|
Ручка управления OHB200J12PE011 для управления реверсивными рубильниками типа ОТ1000..1600Е_C черная |
ABB |
1SCA022873R4230 |
|
Переходник OXP12X280 |
ABB |
1SCA022137R5140 |
|
Выключатель автоматический ВА-99C (Compact NS) 630/500А 3P 45кА EKF |
EKF |
mccb99C-630-500 |
|
Автоматический выключатель ВА-99C 630/400А 3P 45кА EKF |
EKF |
mccb99C-630-400 |
|
Автоматический выключатель ВА-99М 250/200А 3P 20кА Basic |
EKF |
mccb99-250-200mI |
|
Автоматический выключатель ВА-99М 250/160А 3P 20кА Basic |
EKF |
mccb99-250-160mI |
|
: Автоматический выключатель ВА-99М 250/125А 3P 20кА Basic |
EKF |
mccb99-250-125mI |
|
Автоматический выключатель ВА-99М 100/100А 3P 18кА Basic |
EKF |
mccb99-100-100mI |
|
Автоматический выключатель ВА-99М 63/63А 3P 15кА Basic |
EKF |
mccb99-63-63mI |
|
Автоматический выключатель ВА 47-63 6кА, 3P 32А (C) EKF PROxima |
EKF |
mcb4763-6-3-32C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 3P 25А (C) EKF PROxima |
EKF |
mcb4763-6-3-25C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 3P 20А (C) EKF PROxima |
EKF |
mcb4763-6-3-20C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 3P 16А (C) EKF PROxima |
EKF |
mcb4763-6-3-16C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 3P 10А (C) EKF PROxima |
EKF |
mcb4763-6-3-10C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 3P 6А (C) EKF PROxima |
EKF |
mcb4763-6-3-06C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 1P 25А (C) EKF PROxima |
EKF |
mcb4763-6-1-25C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 1P 20А (C) EKF PROxima |
EKF |
mcb4763-6-1-20C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 1P 16А (C) EKF PROxima |
EKF |
mcb4763-6-1-16C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 1P 10А (C) EKF PROxima |
EKF |
mcb4763-6-1-10C-pro |
|
Автоматический выключатель ВА 47-63, 1P 6А (C) 4,5kA EKF PROxima |
EKF |
mcb4763-1-06C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 1P 16А (B) EKF PROxima |
EKF |
mcb4763-6-1-16B-pro |
|
Автоматический выключатель ВА 47-63 6кА, 1P 10А (B) EKF PROxima |
EKF |
mcb4763-6-1-10B-pro |
|
Автоматический выключатель ВА 47-63 6кА, 1P 6А (B) EKF PROxima |
EKF |
mcb4763-6-1-06B-pro |
|
Расцепитель независимый РН-47 EKF PROxima |
EKF |
mdri-47-pro |
|
Дифференциальный автомат АВДТ-63 10А/30мА (характеристика C, эл-мех тип A) 6кА EKF |
EKF |
DA63-10-30 |
|
Выключатель нагрузки ВН-63, 3P 63А EKF PROxima |
EKF |
SL63-3-63-pro |
|
Выключатель нагрузки ВН-63, 3P 40А EKF PROxima |
EKF |
SL63-3-40-pro |
|
Выключатель нагрузки ВН-63, 3P 25А EKF PROxima |
EKF |
SL63-3-25-pro |
|
|
|
Система измерений |
|
Трансформатор тока ТТЕ-60-1000/5А класс точности 0,5S EKF |
EKF |
tte-60-1000-0.5S |
|
Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S EKF |
EKF |
tte-40-500-0.5S |
|
Трансформатор тока ТТЕ-40-400/5А класс точности 0,5S EKF |
EKF |
tte-40-400-0.5S |
|
Трансформатор тока ТТЕ-30-200/5А класс точности 0,5S EKF |
EKF |
tte-30-200-0.5S |
|
Счётчик электроэнергии 3ф HEBA МТ 315 0.5 AR E4BSP25 |
Тайпит |
6139410 |
|
Счётчик электроэнергии 3ф HEBA МТ 315 1.0 AR E4BSCP28 |
Тайпит |
6127949 |
|
Коробка испытательная ИКК (прозрачная крышка) |
Инженерсервис |
: 6816281 |
|
|
|
ОПН |
|
Ограничитель импульсных напряжений серии ОПВ-B/4P In 30кА 400В EKF |
EKF |
opv-b4 |
|
Предохранитель-разъединитель для ПВЦ 22x58 3P (с индикацией) EKF |
EKF |
pr-22-58-3 |
|
Плавкая вставка цилиндрическая ПВЦ 22х58 125А EKF |
EKF |
pvc-22x58-125 |
|
Контактор малогабаритный КМЭ 80А 220В NO+NC EKF |
EKF |
ctr-s-80-220 |
|
Приставка контактная ПКЭ-22 2NO+2NC EKF |
EKF |
ctr-sc-25 |
|
Блокировочное уcтройство КМЭ до 95А EKF |
EKF |
ctr-s-03 |
|
Автоматический выключатель ВА 47-63, 1P 6А (C) 4,5kA EKF PROxima |
EKF |
mcb4763-1-06C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 3P 6А (C) EKF PROxima |
EKF |
mcb4763-6-3-06C-pro |
|
Реле напряжения ЕЛ-11М-15 АС400В УХЛ4 арт.4640016933174 |
Меандр |
4640016933174 |
|
Светодиодная матрица AD16-22HS зеленая EKF |
EKF |
ledm-ad16-g |
|
Матрица светодиодная AD16-16HS желтый 230 В AC (16мм) EKF |
EKF |
ledm-ad16-16-y |
|
Держатель маркировки LH 20x25мм EKF PROxima |
EKF |
lh-20-25 |
|
Контактор КТЭ реверсивный 265А 230В 2NO EKF |
EKF |
ctr-b-r-265 |
|
Приставка контактная ПКЭ-22 2NO+2NC EKF |
EKF |
ctr-sc-25 |
|
Автоматический выключатель ВА 47-63, 1P 6А (C) 4,5kA EKF PROxima |
EKF |
mcb4763-1-06C-pro |
|
Автоматический выключатель ВА 47-63 6кА, 3P 6А (C) EKF PROxima |
EKF |
mcb4763-6-3-06C-pro |
|
Реле напряжения ЕЛ-11М-15 АС400В УХЛ4 арт.4640016933174 |
Меандр |
4640016933174 |
|
Светодиодная матрица AD16-22HS зеленая EKF |
EKF |
ledm-ad16-g |
|
Матрица светодиодная AD16-16HS желтый 230 В AC (16мм) EKF |
EKF |
ledm-ad16-16-y |
|
Держатель маркировки LH 20x25мм EKF PROxima |
EKF |
lh-20-25 |
|
Контактор модульный КМ 63А 4NО (3 мод.) EKF |
EKF |
km-3-63-40 |
|
Контактор модульный КМ 40А 4NО (3 мод.) EKF |
EKF |
km-3-40-40 |
|
Контактор модульный КМ 25А 4NО (3 мод.) EKF |
EKF |
km-3-25-40 |
|
Светодиодная матрица AD16-22HS зеленая EKF |
EKF |
ledm-ad16-g |
|
Фотореле ФР-М02 AC230B УХЛ4 с датчиком |
Меандр |
4680019911687 |
|
Кнопка SW2C-11 возвратная красная NO+NC EKF |
EKF |
sw2c-11s-r |
|
Кнопка SW2C-11 возвратная зеленая NO+NC EKF |
EKF |
sw2c-11s-g |
|
Переключатель SW2C-20X/3 3P 2NO EKF |
EKF |
sw2c-20x/3 |
|
Держатель маркировки LH 20x25мм EKF PROxima |
EKF |
lh-20-25 |
|
Автоматический выключатель ВА 47-63 6кА, 1P 10А (C) EKF PROxima |
EKF |
mcb4763-6-1-10C-pro |
|
Розетка РДЕ-47 240В (под евро вилку с заземлением) EKF PROxima |
EKF |
mdse-47-pro |
|
Разветвитель интерфейса ПР-3, RS-422/RS485 (пластик) |
ПР-3 |
|
|
GSM/GPRS-модем iRZ ATM21.B со встроенным БП и антенной |
Тайпит |
6128468 |
|
Зажим наборный ЗНИ-6мм2 (JXB50А) серый ИЭК |
IEK |
YZN10-006-K03 |
|
Заглушка для ЗНИ4-6мм2(JXB35-50А) серый ИЭК |
IEK |
YZN10D-ZGL-006-K03 |
|
Ограничитель на DIN-рейку(металл) ИЭК |
IEK |
YXD10 |
|
ЩО-70 2000х800х600 |
БЭТ |
|
|
ЩО-70 2000х800х600 |
БЭТ |
|
|
Торцевая панель 2000х600х25 |
БЭТ |
|
|
Торцевая панель 2000х600х1,5 |
БЭТ |
|
|
Задняя панель 2000х800 |
БЭТ |
|
|
Задняя панель 2000х600 |
БЭТ |
|
|
Крыша 600х600 |
БЭТ |
|
|
Крыша 600х800 |
БЭТ |
|
|
Цоколь 100х600 |
БЭТ |
|
|
Цоколь 100х800 |
БЭТ |
|
|
Перфоуголок 2000х40х40 |
БЭТ |
|
|
Швеллер перфорированный 50х600 |
БЭТ |
|
|
Швеллер перфорированный 50х800 |
БЭТ |
|
Сборка электрощита происходит с помощью специального инструмента, шиногибов и руками опытных профессионалов. Сборка ГРЩ должна происходить в чистом теплом помещении, чтобы не испортить комплектующие и была аккуратность и качество сборки. Перед разработкой документации всегда уточняется где ввод/вывод, необходимость клемм для подключения и прочие монтажные мелочи (которые зачастую очень важны).
После сборки заказчик иногда просит приехать на место и проверить подключение кабелей в ГРЩ или заказывает этим услуги у нас. Многопанельные ГРЩ перед отгрузкой разбирается на части и при сборке на объекте нужна проверка качестве и правильности сборки.
Преимущества заказов у нас
Наш коллектив обладает многолетним опытом по подбору и сборке ГРЩ. Мы всегда перед сборкой отправим вам чертеж внешнего вида шкафа, чтобы вы еще раз убедились в том, что наш инженер вас правильно понял и будет место для установки шкафа. Заказывайте у нас ГРЩ в СПБ и мы будем рады предложить вам лучшие ценовые условия и сроки сборки.
