ШВВ – шкаф высоковольтного ввода служит для защиты и подключения высоковольтных электросетей к цепям низкого напряжения. Для включения и отключения силовых цепей используется выключатель нагрузки. ШВВ играет важную роль в энергетике. Его применяют в различных сферах экономки.
ШВВ обеспечивает надежное и безопасное подключение разных устройств к низковольтным электросетям. Он защищает от коротких замыканий, перегрузок и всевозможных аварийных случаев, которые возникают в цепях высокого напряжения С его помощью удается не допускать попадания высокого напряжения в низковольтную часть цепи.
Применение ШВВ гарантирует высокий уровень защищенности электрической сети и ее безопасную эксплуатацию.
Конструкция шкафа высоковольтного ввода

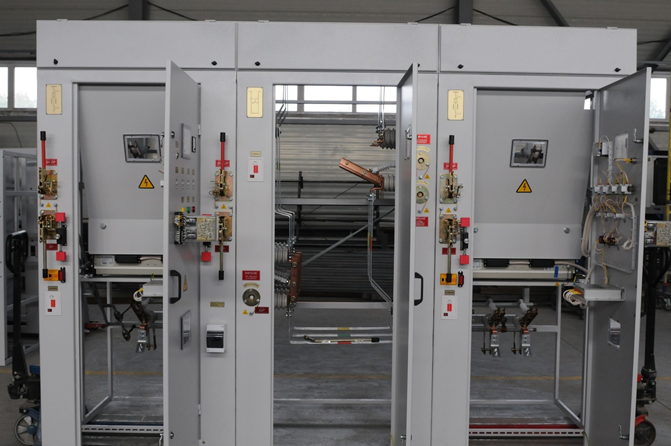

Шкаф представляет из себя металлический каркас с металлической передней дверью. Внутри установлено коммутационное и вспомогательное оборудование. Уровень защиты с торцов и со стороны двери IP20, с тыльной, с верхней и задней сторон – IP00, что соответствует ГОСТ 14254.
Над дверью ШВВ размещен щит с вмонтированной осветительной арматурой. Щиты расположенных по бокам камер представляют из себя канал, служащего для прокладки различных вспомогательных цепей.
В конструкции предусмотрен ввод шинный и кабельный.
Какие есть виды ШВВ
Есть три основных вида шкафов, различающиеся по назначению, конструктивным элементам и принципу работы.
ШВВ с воздушными изоляторами применяют для разделения высоковольтной и низковольтной частей цепи. Обычно их монтаж производят на улице, в открытой части электролинии.
ШВВ с прозрачными стеклянными или композитными изоляторами служат для изоляции цепи высокого напряжения и низкого. Они чаще всего используются в помещениях.
ШВВ с газовыми изоляторами находят свое частое применение на подстанциях и распределительных устройствах высокого напряжения.
Где применяются ШВВ
Шкафы высоковольтного ввода обеспечивают максимально возможную безопасность и надежность ввода электрического тока высокого напряжения в низковольтную сеть. Они защищают от возможных повреждений, предоставляют возможность контроля и управления процессами, служащими для передачи электроэнергии.
Обычное их применение:
Энергетическая сфера;
· промышленность;
· добывающая отрасль;
· энергетически ёмкие производства.
