Главный распределительный щит в небольшой здании администрации в Санкт-Петербурге. ГРЩ состоит из 3-х панелей ЩО70, обвязанный медью.
В шкафу стоит технический учет на счетчиках меркурий.
Закупка оборудования и сборка заняли в сумме около 3-х недель и была выполнена в срок, указанный Заказчику.
Собирать ГРЩ на оборудовании IEK очень удобно, так как 90% позиций всегда есть в наличии.

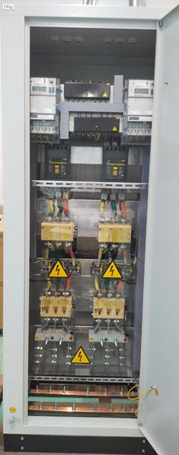

Ниже фотография ГРЩ ИЕК на 400А:
Спецификация электрощита:
|
Вводные аппараты |
|
|
|
|
М0000066568 |
Счетчик Меркурий 234 ARTMX2-03 DPBR.G 3ф многотариф. МСК Инкотекс М0000066568 |
2 |
- |
|
SRK31-111-400 |
Выключатель-разъединитель ВР32И-37В31250 400А IEK |
2 |
IEK |
|
SRK31-211-400 |
Выключатель-разъединитель ВР32И-37В71250 400А IEK |
2 |
IEK |
|
ITT30-3-05-0400 |
Трансформатор тока ТТИ-40 400/5А 5ВА 0,5S IEK |
6 |
IEK |
|
SVA40-3-0315 |
Авт. выкл. ВА88-37 3Р 315А 35кА IEK |
2 |
IEK |
|
MOP20-3-C |
KARAT ОПС1-C УЗИП 3P In=20кА Un=400В Im=40кА IEK |
2 |
IEK |
|
245519 |
Коробка испытательная переходная КИП-С-IP20-КЭАЗ |
2 |
КЭАЗ |
|
Групповые аппараты |
|
|
|
|
SVA20-3-0160 |
Авт. выкл. ВА88-33 3Р 160А 35кА IEK |
1 |
IEK |
|
MVA40-3-063-C |
KARAT Авт. выкл. ВА47-100 3P C 63А 10кА IEK |
1 |
IEK |
|
MVA40-3-050-C |
KARAT Авт. выкл. ВА47-100 3P C 50А 10кА IEK |
1 |
IEK |
|
MVA40-3-025-C |
KARAT Авт. выкл. ВА47-100 3P C 25А 10кА IEK |
3 |
IEK |
|
MVA40-3-020-C |
KARAT Авт. выкл. ВА47-100 3P C 20А 10кА IEK |
2 |
IEK |
|
MVA40-3-016-C |
KARAT Авт. выкл. ВА47-100 3P C 16А 10кА IEK |
1 |
IEK |
|
MVA40-1-016-C |
KARAT Авт. выкл. ВА47-100 1P C 16А 10кА IEK |
17 |
IEK |
|
MAD22-6-063-C-30 |
KARAT АВДТ 34 C63 30мА тип A IEK |
2 |
IEK |
|
MAD22-5-016-C-30 |
KARAT АВДТ 32 C16 30мА тип A IEK |
1 |
IEK |
|
MVA01D-RN |
Расцепитель независ. РН47 новая серия на DIN-рейку IEK |
1 |
IEK |
|
Комплектующие шкафа |
|
|
|
|
ЩО-70.1 200.80.60 |
Корпус ЩО-70 2000х800х600. |
1 |
ЩО70,ВРУ |
|
ЩО-70,ВРУ М.П. 800х220 |
Монтажная панель для ЩО-70 цинк 2мм |
4 |
ЩО70,ВРУ |
|
ЩО-70 П.Т. 200.60 |
Панель торцевая 2000х600 |
2 |
ЩО70,ВРУ |
|
П.Ш. 200.3.4.3 |
Перфо-швеллер 2000х30х40х30 цинк 2мм |
6 |
ЩО70,ВРУ |
|
ЩО-70 К. 60.60 |
Крыша 600х600 |
2 |
ЩО70,ВРУ |
|
ЩО-70 К. 80.60 |
Крыша 800х600 |
1 |
ЩО70,ВРУ |
|
YKM40-05-54 |
Корпус металлический ЩМП-5-0 1000х650х300 УХЛ3 IP31 IEK YKM40-05-31 |
1 |
IEK |
|
YKM40-04-31 |
Корпус метал. ЩМП-4-0 (800х650х250) УХЛ3 IP31 IEK |
1 |
IEK |
|
YKM40-03-31 |
Корпус металлический ЩМП-3-0 650х500х220 УХЛ3 IP31 IEK YKM40-03-31 |
1 |
IEK |
