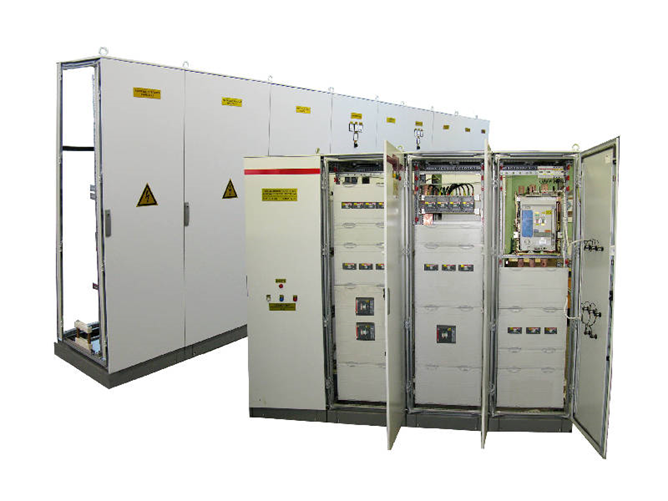

Главный распределительный щит ГРЩ

Электроснабжение на любом объекте должно отвечать двум важным критериям: эффективности и безопасности. Они зависят от того насколько правильно организовано распределение электроэнергии между конечными потребителями. Выполнение этой важной задачи успешно реализует главный распределительный щит.

Какие существуют виды ГРЩ

Одни из самых простых состоят из панели ввода и блока предохранителей с устройствами, контролирующими и учитывающими качество и количество потребляемой электроэнергии. Далее идёт расширение функциональных возможностей ГРЩ за счет добавления устройств:

·       автоматического включения резерва (АВР);

·       распределения тока;

·       компенсации реактивной мощности (УКРМ);

·       сборных шин.

В современных ГРЩ коммутирующая аппаратура сразу оснащена сборными шинами. Это даёт возможность переключения основной шины на резерв, не обесточивая сеть и сам щит.

Исходя из задачи и состава оборудования, ГРЩ бывают следующих видов:

·       вводные;

·       вводные с АВР;

·       с панелями УКРМ;

·       с панелями, управляющими установками большой мощности;

·       распределительные с коммутирующим оборудованием.

Помимо приведенной основной классификации существует разделение по конструктивным особенностям (однорядные, двухрядные), по виду защиты (плавкие вставки, автоматы), по обслуживанию (односторонние и двухсторонние).

Зачем нужны ГРЩ

Главные щиты для решения целого ряда задач, которые за исключением некоторых специфических функций, в зависимости от назначения объекта, имеют общую направленность.

1.     Передают электроэнергию потребителям.

2.     С их помощью к объектам подключают линии снабжения.

3.     Контролируют качество электроснабжения.

4. Выполняют функции защиты от перегрузок во время короткого замыкания.

5.     Учитывают потребление электроэнергии.

6.     В аварийных ситуациях восстанавливают качество электроснабжения.

 Если ГРЩ оборудовать необходимыми устройствами, то с их помощью можно компенсировать реактивную мощность или в случаях выхода из строя основной линии они могут автоматически переключить нагрузку на резервную. Резервными источниками электроэнергии могут быть специальная аварийная линия или какой-нибудь генератор.

Способы монтажа ГРЩ

Силовые шкафы представляют из себя прочные металлические антивандальные ящики, в которые устанавливают всё необходимое для объекта оборудование и устройства. Существуют определенные нормы и правила, определенные в ПУЭ, для размещения их на объекте. Требования предъявляются, как к помещениям, где их устанавливают, так способу их установки.

Существует три основных способа монтажа, которые определяют конструктивные особенности шкафов:

1.  Монтаж с креплением на стену с применением специальных крепежных приспособлений.

2.        Напольная установка. Такие шкафы имеют усиленную нижнюю часть.

3.       Установка в специальные стеновые ниши. Такие ГРЩ обычно состоят из сварного каркаса и наружных дверей.

Сборку ГРЩ должны выполнять только электрики с соответствующей квалификацией и необходимым для таких работ уровнем допуска.

Где применяются ГРЩ

Без главных распределительных щитов не обходится ни один объект, вне зависимости от его назначения. Они отличаются только составом и свойствами оборудования, которое в них установлено, удовлетворяющее требованиям потребителя.

Они служат для распределения электроэнергии:

·       в многоквартирных жилых домах;

·  на гражданских объектах: административные здания, учебные и лечебные учреждения, предприятия торговли, развлекательные центры и т.д.

·   на промышленных объектах. С учетом специфики производства и большой потребляемой мощности к ним предъявляются особые требования.

Главный щит принимает электричество от основной линии и распределяет его или сразу потребителю, или на узловые устройства электрической цепи, коими могут быть щиты на этажах зданий, щиты освещения и иные управляющие ящики.

     Проектирование, монтаж и сборка ГРЩ в Санкт-Петербурге

        У нас можно купить готовые стандартные щиты ГРЩ, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге низкие цены. Наши специалисты проводят подключение ГРЩ и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.

              Проекты и дополнительная информация о сборке ГРЩ: Перейти

       Статьи о шкафах ГРЩ: Читать

      Если у вас есть запрос на сборку ГРЩ или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
