ГРЩ – низковольтное электрическое устройство, необходимое в сетях трехфазного тока для приема и распределения переменного напряжения. В функции данного комплекса оборудования входит защита электрических цепей от перегрузок и коротких замыканий. Главные распределительные щиты обычно устанавливают на выходе с понижающих ТП. От того, насколько эффективен и надежен главный щит будет зависеть качество энергоснабжения всего объекта.
Компания АСПР ГРУПП проектирует, изготавливает и занимается сборкой ГРЩ, учитывая требования заказчика, особенности объекта и эксплуатации оборудования.
Зачем нужен главный распределительный щит
Сфера применения ГРЩ обширна. Он применяется для обеспечения надежного электроснабжения жилой инфраструктуры, объектах социальных, ЖКХ и промышленности. Главные электрощиты принимают ток от основного источника электроэнергии и передают ее потребителю для дальнейшего распределения в узловых элементах сети: ВРУ, щиты управления, освещения и др.
Исходя из этого можно определить несколько основных функций ГРЩ:
• подключение потребителя к источнику электрического тока;
• передача электрической энергии на объект;
• восстановление электроснабжения после устранения аварий;
• учет расходуемой электрической энергии;
• защита электрических цепей от перегрузок и КЗ в случае аварий;
• контроль основных параметров электрической сети.
В процессе изготовления главный щит может быть оборудован дополнительными устройствами, компенсирующими реактивную мощность и аварийного ввода резерва.
Состав ГРЩ и его разновидности
Цена ГРЩ напрямую будет зависеть от его назначения, рабочих характеристик, используемых устройств и компонентов, производителя комплектующих. Независимо от характеристик, главный распределительный щит состоит из следующего набора компонентов.
1. Вводные панели. К ним подключают силовые вводы и дальше передают электрическую энергию на выходные секции и линии. Могут для защиты от аварийных перегрузок оборудоваться автоматом.
2. Вводно-секционные панели. Применяют при подключении вводов, передачи тока на выходные секции и линии. Также их используют для разделения на секции сборных шин.
3. Секционные панели. Нужны организации секций из сборных шин.
4. Линейные панели. С их помощью распределяют электроэнергию на выходные линии. Для защиты цепей линейные панели оборудуют автоматами.
5. Панели с конденсаторными установками. Повышают мощность электрической установки.
6. Мосты шинные. Нужны, когда ГРЩ имеет двухрядовую компоновку. В качестве шин применяют проводники разного сечения из меди или алюминия.
Всё пространство внутри главного щита поделено на секции перегородками, чтобы защитить обслугу от поражения электричеством. По желанию заказчика в щит можно установить оперативные панели – пластроны.
Главные щиты различают по нескольким параметрам. По типу размещения они могут быть и однорядными, и двухрядными. По обслуживанию – односторонние и двухсторонние. По защите – с плавкими вставками и с автоматами.
Проектирование и производство ГРЩ
Компоновкой внутренних устройств должны заниматься специалисты, исходя из нормативных требований и правил по монтажу, и общего устройства электроустановок Любая схема, применяемая в главном распределительном щите, как монтажная, так и принципиальная, должна соответствовать ПД. Производство ГРЩ подлежит обязательной сертификации. Производитель согласует с заказчиком номенклатуру электрической арматуры, которая устанавливается в главном щите.

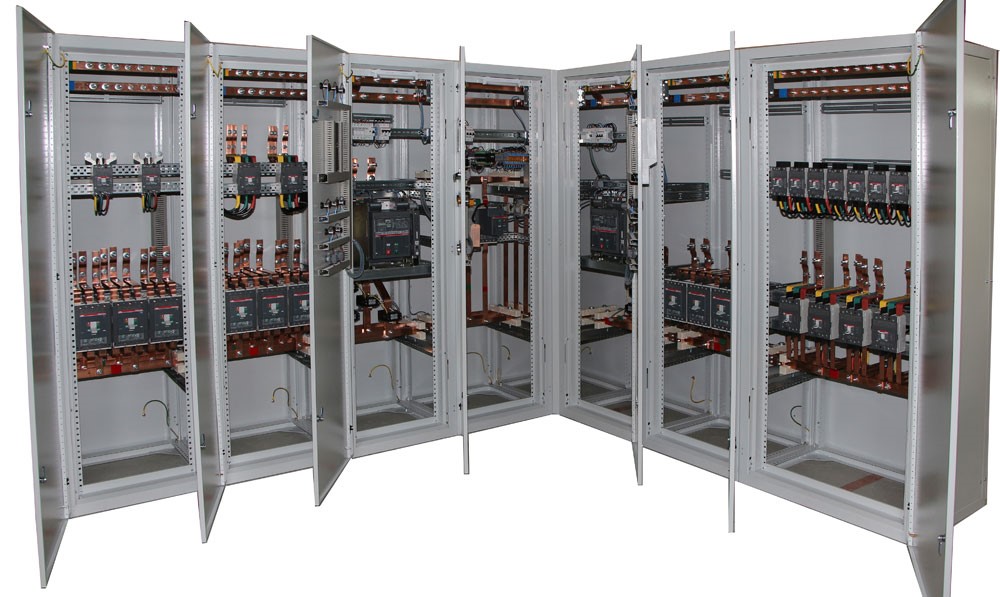

Сборка ГРЩ производится на производственных мощностях компании АСПР ГРУПП. Первый этап включает составление функциональной схемы распределительного щита. Далее идет выбор корпуса и компоновка внутреннего оборудования и аппаратуры.
Для шкафов ГРЩ используем корпусы типа ЩО-70/ВРУ производства ИЕК, БЭТ, ФАБЕР (всегда есть в наличии). Чтобы удешевить изделие применяется оцинковка из алюминия. В качестве корпусов ГРЩ промышленного назначения применяются серии Prisma (от Шнейдер Электрик), ШНС (Морсвязьавтоматика) IP54, IP31 и IP65 (очень редко).
Электрическая часть состоит из устройств защиты и коммутации. Оборудование надежно фиксируется, прокладываемые провода маркируются. На внутренней части панели располагают электрическую схему распределительного щита. На лицевой части панели монтируют контрольно-измерительную аппаратуру, индикацию и кнопки управления.
В зависимости от типа объекта и бюджета мы подберем оптимального производителя комплектующих. При обращении к нам вы можете купить ГРЩ всегда по оптимальной цене, без скрытых нюансов.
Производство ГРЩ находится в СПБ. Вы в любой момент можете приехать и проконтролировать этапы сборки и быть уверенным, что ваш ГРЩ будет собран качественно и в срок.
