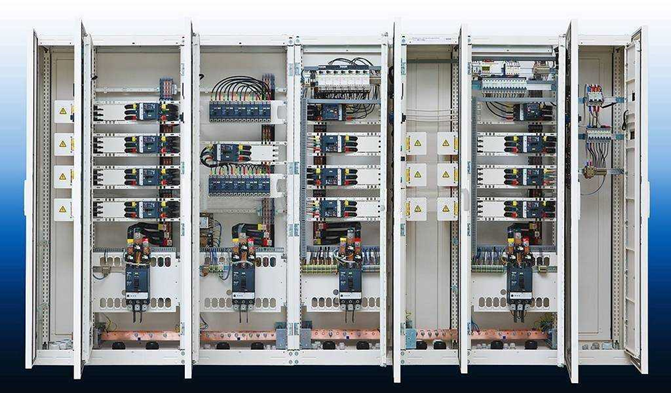

Главный распределительный щит служит для ввода, учета, контроля, распределения электрической энергии. В его состав входит автоматика защиты от КЗ, токовых перегрузок и по напряжению (УЗО, автоматы и т.п.), а также оборудование для учета электроэнергии. В качестве ГРЩ может выступать ВРУ (вводное распределительное устройство) или, на подстанции, щит низкого напряжения.
Разновидности ГРЩ
Так как главные распределительные щиты могут выполнять разнообразные функции, то и разновидностей у них существует достаточно много. Разновидности зависят от количества панелей в щите, по их функциям и вариантами их компоновки. У каждой панели свое назначение. Основная классификация ГРЩ идёт по их функциональному назначению, Основные разновидности главных распределительных щитов.
Вводные
Их предназначение – это подключение кабеля питания, а затем распределение энергии по секциям и отходящим линиям. Выполнение данной функции берет на себя вводной автомат, с подключенным к нему вспомогательным оборудованием. Еще панель ввода защищает линию от превышения параметров и искажений, контролирует измеряемые параметры и сохраняет эти данные в архиве, чтобы в последующем их проанализировать.
Если требуется переключение между вводами в соответствии с категорией потребителя, то в состав вводных распределительных щитов вводят блок АВР.
Секционные
Выступаю в роли коммутационных функциональных блоков. Отключение ввода какой-либо секции приводит к перераспределению нагрузки на другие исправные работающие вводы. Секционные распределительные щиты используют постоянно все питающие вводы.
Линейные
Данные панели ГРЩ используются для распределения электроэнергии между отходящими линиями. То есть к ним подключается вся внешняя нагрузка. Поэтому основными элементами линейных панелей являются автоматы разных типов, устройства дифференциальной защиты и УЗО. Иногда отходящие линии комплектуются токовыми трансформаторами, счетчиками, измерительными приборами и другим оборудованием.
КРМ панели
Широко распространены главные распределительные щиты с устройствами компенсации реактивной нагрузки. ГРЩ питают нагрузки разного класса, поэтому включение в их состав панелей КРМ весьма логично и оправдано. Подключение КРМ может быть двух видов: автоматическим и неавтоматическим. В современных ГРЩ применяются чаще всего автоматические модули КРМ.
Главные щиты делятся также:
• по конструкции: однорядные, двухрядные;
• по типу защиты: с плавкими вставками и с автоматами;
• по типу обслуживания: односторонние и двухсторонние.
На самом деле существует много вариантов классификации, где учитываются разные особенности ГРЩ.
Особенности сборки главного распределительного щита
Соблюдение правил электро- и пожарной безопасности – обязательное условие, которое необходимо соблюдать при сборке и установке ГРЩ. Для выполнения этого условия нужно хорошо знать правила по установке, конструкцию щита, его электрическую схему и иметь опыт по выполнению данного вида работ.
Первый этап сборки ГРЩ – выбор места установки в соответствии с планом и схемами проекта по электроснабжению объекта. Вводная секция монтируется к месту ввода питающих кабелей с учетом их способа ввода внутрь щита. При условии завода кабелей снизу, возможно, придется устанавливать главный щит на подставку.
Все панели ГРЩ в обязательном порядке должны быть подключены к общему заземляющему контуру или к ГЗШ (главная заземляющая шина). Все соединения выполняются болтами или сваркой.
На все вводные концы с площадью сечения более 16 мм² предварительно необходимо установить наконечники, сделать маркировку фаз, заземления и ноля соответствующим номером или цветом.
Запитать другие секций можно кабельными перемычками или шинным мостом, устанавливаемым на изоляторы сверху. Затем в оставшиеся ячейки заводятся необходимый кабель, промаркированный биркой. На ней нужно указать сечение, марку кабеля, номер подключения согласно проектной схеме. После этого подключаем концы кабелей к выводным контактам автоматических выключателей, шин, рубильников заземление и рабочий ноль.
