Электрощит ГРЩ на оборудовании ИЕК серии KARAT. Сложность проекта заключалась в том, что бы уместить электрощитовое оборудование под лестничной площадкой.
Оборудование ИЕК прекрасно себя зарекомендовало на рынке жилищного строительства, и часто в нем применяется.
В ГРЩ несколько блоков АВР на базе РНПП Меандр.
Так же установлены механические вольтметры и амперметры.

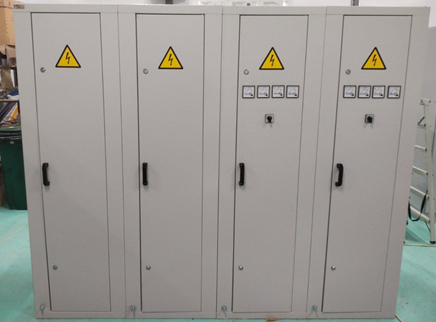

Ниже фотография электрощита ГРЩ:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
Вводные аппараты |
|
|
|
|
SRK01-100-400 |
Выключатель-разъединитель ВР32И-37А30220 400А GENERICA |
2 |
IEK |
|
SRK01-200-400 |
Выключатель-разъединитель ВР32И-37А70220 400А GENERICA |
2 |
IEK |
|
SVA30-3-0200 |
Авт. выкл. ВА88-35 3Р 200А 35кА IEK |
2 |
IEK |
|
SVA30D-N-3 |
Наконечники для ВА88-35 250А 3P (6шт/компл) IEK |
2 |
IEK |
|
ЦЭ2727А T.RF.OP.B04 5/10A 3*230/400 |
Счетчик электроэнергии трехфазный многотарифныйЦЭ2727А T.RF.OP.B04 5/10A 3*230/400 |
2 |
- |
|
Меркурий-234 ART-01 OL1(ORL1) 5(60)А |
Счетчик электроэнергии трехфазный многотарифный (2 тарифа)"Меркурий-234 ART-01 OL1(ORL1) 5(60)А |
2 |
- |
|
Меркурий-234 ART-03 OL1(ORL1) 5(100)А |
Счетчик электроэнергии трехфазный многотарифный (2 тарифа)"Меркурий-234 ART-0, OL1(ORL1) 5(100)А |
1 |
- |
|
kki2-1 |
Коробка клеммная испытательная переходная ККИ2-1 (латунь) EKF |
2 |
EKF |
|
ITT10-3-05-0300 |
Трансформатор тока ТТИ-А 300/5А 5ВА 0,5S IEK |
12 |
IEK |
|
IPA10-6-0300-E |
Амперметр Э47 300/5А кл. точн. 1,5 72х72мм |
6 |
IEK |
|
IPV10-6-0500-E |
Вольтметр Э47 500В кл. точн. 1,5 72х72мм |
2 |
IEK |
|
pk-1-64-10 |
Переключатель кулачковый ПК-1-64 10А для вольтметра EKF PROxima |
2 |
EKF |
|
351109 |
Клеммник с держ. предохр. (5x20, 5x25) на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
6 |
Klemsan |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
2 |
Klemsan |
|
SQ0738-0014 |
Плавкая вставка Н520Б 6А 250В TDM упак (10 шт.) |
6 |
- |
|
370592 |
Клеммник измерительный с 2-мя тест.разъемами, 6мм.кв., (серый); WGO1 |
12 |
Klemsan |
|
450109 |
Концевой сегмент на измер. клеммники WGO1,-2/ WGL, (серый); NPP-WGO1-2 |
2 |
Klemsan |
|
476302 |
Перемычка для WGO1/ WGO3/ WGL1, (2полюса); IZUK 6/2 |
6 |
Klemsan |
|
SVA30-3-0100 |
Авт. выкл. ВА88-35 3Р 100А 35кА IEK |
7 |
IEK |
|
SVA30D-N-3 |
Наконечники для ВА88-35 250А 3P (6шт/компл) IEK |
7 |
IEK |
|
MVA40-3-080-C |
KARAT Авт. выкл. ВА47-100 3P C 80А 10кА IEK |
2 |
IEK |
|
MVA40-3-016-C |
KARAT Авт. выкл. ВА47-100 3P C 16А 10кА IEK |
1 |
IEK |
|
MVA40-3-010-C |
KARAT Авт. выкл. ВА47-100 3P C 10А 10кА IEK |
4 |
IEK |
|
MVA40-3-020-D |
KARAT Авт. выкл. ВА47-100 3P D 20А 10кА IEK |
4 |
IEK |
|
MVA40-1-016-C |
KARAT Авт. выкл. ВА47-100 1P C 16А 10кА IEK |
2 |
IEK |
|
MVA40-1-010-C |
KARAT Авт. выкл. ВА47-100 1P C 10А 10кА IEK |
14 |
IEK |
|
MVA40-1-006-C |
KARAT Авт. выкл. ВА47-100 1P C 6А 10кА IEK |
20 |
IEK |
|
MAD10-2-016-C-030 |
Диф. автомат АД12 2Р 16А 30мА IEK |
1 |
IEK |
|
MVA20-1-006-C |
KARAT Авт. выкл. ВА47-29 1P C 6А 4,5кА IEK |
2 |
IEK |
|
KKM21-025-230-10 |
Контактор КМИ-22510 25А 230В/АС3 1НО IEK |
3 |
IEK |
|
BCS21-025-1 |
Переключатель кулачковый ПКП25-11 /У 25А "откл-вкл" 1Р/400В IEK |
3 |
IEK |
|
304130 |
Клеммник на DIN-рейку 4мм.кв. (серый); AVK4 |
50 |
Klemsan |
|
444120 |
Концевой сегмент на клеммники AVK(2,5-10)/ AVK RD (2,5-4), (серый); NPP 2,5-10 |
5 |
Klemsan |
|
495219 |
Упор на DIN-рейку MR35, (серый); KD 7 |
10 |
Klemsan |
|
495049 |
Упор на DIN-рейку MR35, с винтом, (серый); KD 3 |
10 |
Klemsan |
|
496300 |
Маркировка клеммных групп на KD7, (прозр.); ME 3 |
10 |
Klemsan |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
1 |
EKF |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
1 |
EKF |
|
MVA20-1-006-C |
KARAT Авт. выкл. ВА47-29 1P C 6А 4,5кА IEK |
1 |
IEK |
|
138269 |
OptiSwitch 4G16-108-U-R114 |
1 |
КЭАЗ обычный |
|
ФР-2М |
ФР-2М AC230B УХЛ4 с датчиком |
1 |
- |
|
ЕЛ-11М-15 |
Реле контроля трехфазного линейного напряжения ЕЛ-11М-15 |
2 |
- |
|
94749SMA |
Розетка 9474/94749SMA для промежуточного реле серии 55.32, 55.34, таймера 85.02, 85.04 |
4 |
- |
|
55.34.8.230.0000 |
Реле промежуточное 55.34.8.230.0000 230В AC 7А 4перекл. контакта серия 55 |
3 |
- |
|
55.34.9.060.0000 |
Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 4CO 7A; контакты AgNi; катушка 60В DC |
1 |
- |
|
319109 |
Клеммник 2-х ярусный 4мм.кв. (серый); PIK4N |
6 |
Klemsan |
|
449019 |
Концевой сегмент на клеммники 2-х ярусные PIK(2,5-4)N*, (серый); NPP PIK 2,5-4N |
1 |
Klemsan |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
2 |
EKF |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
2 |
EKF |
|
MVA20-1-006-C |
KARAT Авт. выкл. ВА47-29 1P C 6А 4,5кА IEK |
1 |
IEK |
|
138269 |
OptiSwitch 4G16-108-U-R114 |
1 |
КЭАЗ обычный |
|
ФР-2М |
ФР-2М AC230B УХЛ4 с датчиком |
1 |
- |
|
94749SMA |
Розетка 9474/94749SMA для промежуточного реле серии 55.32, 55.34, таймера 85.02, 85.04 |
4 |
- |
