Для ускорения производства было принято решение разрабатывать электрощитовое оборудование на производителе ИЕК.
Складской комплект состоит из двух одинаковых частей, с одинаковым набором электрощитов.
Конструкторская документация на ГРЩ и другие электрощиты была выполнена на серии ИЕК ВА47-100 и ВА88-40.
Вводной автоматический выключатель - ВА88-40 3Р 800А 35кА с электронным расцепителем MP 211.

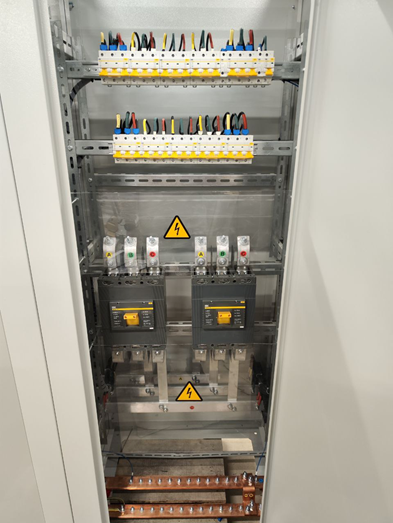

Главный распределительный щит ГРЩ выглядит следующим образом:
Спецификация Главного распределительного щита ГРЩ:
|
Арт. |
Наименование |
Произв. |
Кол-во |
|
PE-31120-1000 |
Разъединитель РЕ19-41-31120 1000А IEK |
IEK |
1 |
|
SVA51-3-0800 |
Авт. выкл. ВА88-40 3Р 800А 35кА с электронным расцепителем MP 211 IEK |
IEK |
1 |
|
ITT40-3-10-0800 |
Трансформатор тока ТТИ-60 800/5А 10ВА 0,5S IEK |
IEK |
3 |
|
kki1-1 |
Коробка клеммная испытательная переходная ККИ1-1 EKF |
EKF |
1 |
|
CE 301 R33 |
Счетчик электроэнергии трехфазный многотарифный (2 тарифа) CE 301 R33 043 JAZ 5-10А 230/400В оптопорт RS485 DIN |
- |
1 |
|
SVA50-3-0500 |
Авт. выкл. ВА88-40 3Р 500А 35кА IEK |
IEK |
2 |
|
MNV10-3-040 |
Выключатель нагрузки (мини-рубильник) ВН-32 3Р 40А IEK |
IEK |
2 |
|
MVA40-3-100-C |
Авт. выкл. ВА47-100 3Р100А 10 кА х-ка С IEK |
IEK |
1 |
|
MVA40-3-063-C |
Авт. выкл. ВА47-100 3Р 63А 10 кА х-ка С IEK |
IEK |
1 |
|
MVA40-3-050-C |
Авт. выкл. ВА47-100 3Р 50А 10 кА х-ка С IEK |
IEK |
1 |
|
MVA40-3-025-C |
Авт. выкл. ВА47-100 3Р 25А 10 кА х-ка С IEK |
IEK |
7 |
|
MVA40-3-016-C |
Авт. выкл. ВА47-100 3Р 16А 10 кА х-ка С IEK |
IEK |
1 |
|
MVA40-1-016-C |
Авт. выкл. ВА47-100 1Р 16А 10 кА х-ка С IEK |
IEK |
2 |
|
MVA40-1-010-C |
Авт. выкл. ВА47-100 1Р 10А 10 кА х-ка С IEK |
IEK |
3 |
|
MVA01D-RN |
Расцепитель независ. РН47 новая серия на DIN-рейку IEK |
IEK |
3 |
|
MVA31-3-010-C |
Выкл. авт. ВА47-60M 3Р 10А 6кА С IEK |
IEK |
1 |
|
MVA31-1-016-C |
Выкл. авт. ВА47-60M 1Р 16А 6кА С IEK |
IEK |
1 |
|
MVA31-1-010-C |
Выкл. авт. ВА47-60M 1Р 10А 6кА С IEK |
IEK |
6 |
|
KMD31-040-230-11 |
Контактор КМИп-34012 40А 230В/АС3 1НО;1НЗ IEK |
IEK |
2 |
|
KPK10-22 |
Приставка ПКИ-22 доп. контакты 2з+2р IEK |
IEK |
2 |
|
KKM30D-MB |
Механизм блокировки для КМИ(40А-95А) IEK |
IEK |
1 |
|
MVA31-3-006-C |
Выкл. авт. ВА47-60M 3Р 6А 6кА С IEK |
IEK |
1 |
|
MVA31-1-006-C |
Выкл. авт. ВА47-60M 1Р 6А 6кА С IEK |
IEK |
1 |
|
ORF-06-220-460VAC |
Реле фаз ORF-06 3ф. 220-460В AC IEK |
IEK |
1 |
|
ORT-A2-AC230V |
Реле задержки включения ORT 2 конт. 230В AC IEK |
IEK |
2 |
|
RRP10-4-10-220A-LED |
Реле РЭК77/4(LY4) с индикацией 10А 230В AC IEK |
IEK |
1 |
|
RRP10D-RRM-4 |
Разъем РРМ77/4(PTF14A) для РЭК77/4(LY4) модульный IEK |
IEK |
1 |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
EKF |
1 |
|
ledm-ad16-r |
Матрица светодиодная AD16-22HS красный 230 В AC EKF PROxima |
EKF |
1 |
|
xb2-bd33 |
Переключатель BD33 3P короткая ручка 2NO EKF PROxima |
EKF |
2 |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
EKF |
4 |
|
MKK11-20-22 |
Контактор модульный КМ20-22М AC IEK |
IEK |
2 |
|
4680019911687 |
Фотореле ФР-М02 AC230B УХЛ4 с датчиком 4680019911687 Меандр |
- |
1 |
|
|
Корпус ЩО-70 2000х800х600. |
ЩО70,ВРУ |
3 |
|
|
Перфоуголок 1800х32х32 цинк 2мм. |
ЩО70,ВРУ |
6 |
|
|
Перфо-швеллер 2000х30х40х30 цинк 2мм |
ЩО70,ВРУ |
12 |
|
|
Цоколь для ЩО-70 800х600х100 |
ЩО70,ВРУ |
3 |
|
|
Панель торцевая 2000х600 |
ЩО70,ВРУ |
2 |
|
|
Панель задняя 2000х800 |
ЩО70,ВРУ |
3 |
|
|
Крыша 800х600 |
ЩО70,ВРУ |
3 |
|
|
Карман для документации пластиковый А4 EKF |
EKF |
1 |
|
|
КАБЕЛЬНЫЙ ВВОД МЕМБРАННЫЙ КВМ-6 TDM |
- |
5 |
|
|
КАБЕЛЬНЫЙ ВВОД МЕМБРАННЫЙ КВМ-16 TDM |
- |
4 |
