АВР – устройство автоматического ввода резерва. Оно применяется в электроустановках для быстрого и плавного переключения с основной питающей линии на резервную при пропадании электрического тока на первой.
Его использование повышает срок службы электрооборудования, его надёжность, потому что не происходит его резкого выключения/включения во время аварии на основной линии. Устройства АВР гарантируют бесперебойную работу всей энергосистемы объекта.
Устройство и принцип работы АВР
АВР состоит из нескольких основных элементов, которые обеспечивают полную реализацию его основной функции – обеспечение непрерывного электроснабжения объекта.
1. Автомат. Защищает от коротких замыканий и перегрузок.
2. Контактор. Его задача обеспечить надёжное переключения между источниками электричества.
3. Блок управления. Координация работы всех элементов.
4. Реле напряжения. Контролирует напряжение источников питания.
5. Трансформатор тока. Измеряет ток в электрических цепях оборудования.
Основная питающая линия подключена к автомату, контролирующему ток и напряжение в сети. При отключении или сбое основной линии блок управления это определяет и даёт команду контактору переключиться на резервную. Когда на основном источнике появляется напряжение, происходить обратное переключение.
Какие есть виды шкафов АВР
Существует 5 основных видов шкафов АВР, которые используются на основании предъявляемых к объекту требований и эксплуатационных условий.
1. Самый распространенный вид ШАВР выполнен на основе автоматических выключателей. В них используются автоматы, чтобы защитить оборудование перегрузок и возможных коротких замыканий, при этом выполняя свою основное назначение переключения основного источника электроэнергии на резервный. Их можно устанавливать, как на улице, так и внутри здания.

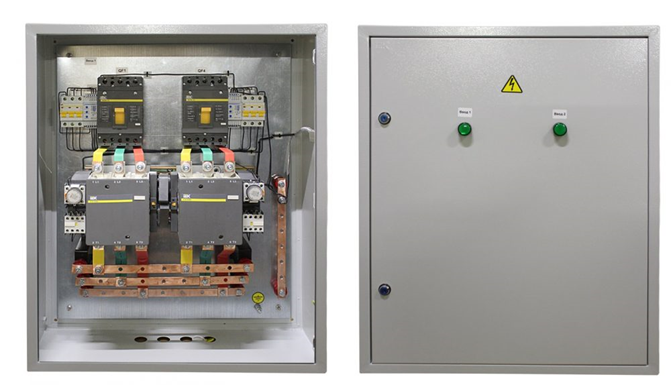

2. В основу схемы этого вида ШАВР заложены автоматы и контакторы. С их помощью обеспечивается более высокая надёжность переключения. Контакторы управляют переключениями и дают возможность реализовывать параллельную схему работы устройства, что значительно повышает надёжность снабжения объекта электричеством.
3. ШАВР со статическими переключателями используются там, где необходимо быстро и точно переключить между собой линии питания. Такие шкафы дают возможность мгновенно без потери времени переключить контакты.
4. ШАВР на базе генераторов применяются там, где необходимо переключать основной источник на генератор, обеспечивающий резерв. Их используют для систем, которым важна устойчивость и надёжность к частым перебоям с электроснабжением от основного источника. Возможна установка и на улице, и в помещении.
5. Для обеспечения высокого качества электроэнергии и стабильного напряжения применяются ШАВР с инверторами. Они переключают основную линию на резерв с инвертором, обеспечивающим высокие качественные характеристики напряжения и тока.
Выбор шкафа АВР зависит от назначения объекта и требовательности электрооборудования к качеству энергоснабжения.
Применение ШАВР
Шкафы АВР имеют широкое распространение для обеспечения надежного электроснабжения:
· в промышленном секторе;
· в гражданском строительстве;
· в связи и на транспорте.
Они обеспечивают энергоснабжение потребителей I и II категорий.
Шкафы АВР могут быть одностороннего и двухстороннего действия. В первом случае одна секция выполняет роль основной, а вторая – резервной. Во втором – каждая линия может выполнять основную и резервную функции.
