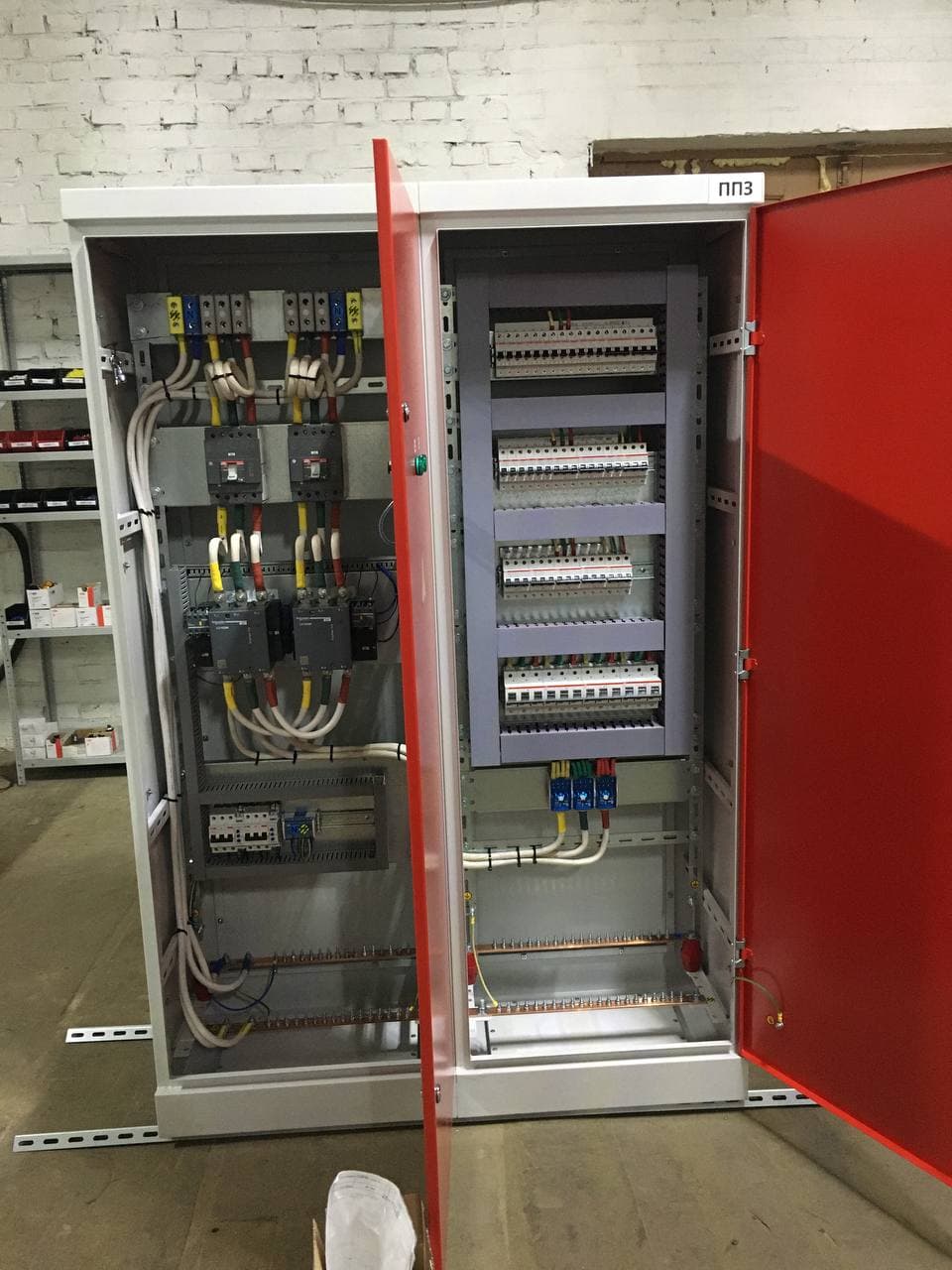

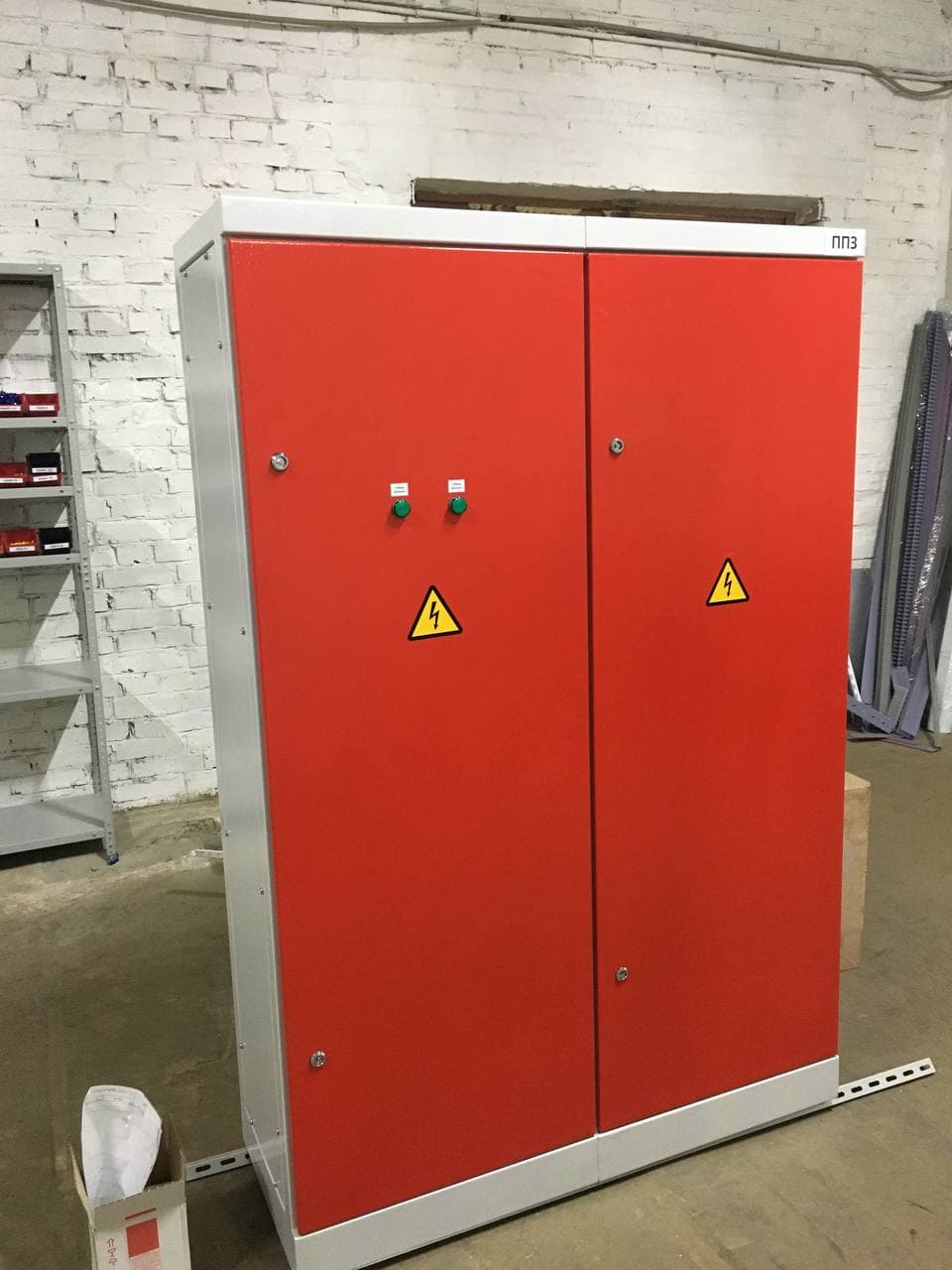

В декабре 2020 года наш коллектив начал проектирование противопожарного шкафа ППУ для завода пластиковой тары. Сложность в разработке этого электрощита заключалась в тесном помещении электрощитовой трансформаторной подстанции. На место старого электросилового оборудования решили установить новое в корпуса ВРУ.
Вся начинка электрощита выполнена на оборудовании ABB и Schneider Electric: отходящие модульные автоматы серии S800 и вводные рубильник OT200 и Tmax.
 |
 |
Вводные автоматы:
- Выключатель автоматический трехполюсный XT3N 250 TMD 200-2000 F F арт. 1SDA068058R1
Автоматически ввод резерва:
- Пускатель магнитный 200А катушка управления 220В АС LC1E200M5 Schneider Electric
- РКН-3-15-15 Меандр
Благодаря обоюдной работе с заказчиком электрощитовое оборудование удалость разместить в помещении подстанции и выполнить сборку электрощита в срок.
Потребителями шкафа противопожарной защиты являются: аварийное освещение, блоки управления дымоудалением, вентиляция дымоудаления, насосные станции и прочее оборудование связи для оповещения.
Заказчику перед сборкой был предложен вариант по оптимизации расходов на сборку данного электрощита с заменой на IEK или Huyndai, но выбор остался на ABB. Также был предложен вариант комплектации системы АВР на моторных приводах автоматических выключателей Tmax.
Спецификация основного оборудования
|
Наименование |
Произв. |
Арт. |
Кол-во |
|
Выключатель автоматический трехполюсный XT3N 250 TMD 200-2000 F F |
ABB |
1SDA068058R1 |
2 |
|
Выключатель автоматический однополюсный 6А С S201 6кА (S201 C6) |
ABB |
2CDS251001R0064 |
27 |
|
Выключатель автоматический однополюсный 10А С S201 6кА (S201 C10) |
ABB |
2CDS251001R0104 |
4 |
|
Выключатель автоматический трехполюсный 6А С S203 6кА (S203 C6) |
ABB |
2CDS253001R0064 |
2 |
|
Выключатель автоматический трехполюсный 10А С S203 6кА (S203 C10) |
ABB |
2CDS253001R0104 |
4 |
|
Выключатель автоматический трехполюсный 80А C S803N 36kA (S803N C80) |
ABB |
2CCS893001R0804 |
4 |
|
Выключатель автоматический трехполюсный 16А С S203 6кА (S203 C16) |
ABB |
2CDS253001R0164 |
1 |
|
Выключатель автоматический трехполюсный 20А С S203 6кА (S203 C20) |
ABB |
2CDS253001R0204 |
1 |
|
Выключатель автоматический 1п 25А 25кА (S201P C25) |
ABB |
2CDS281001R0254 |
1 |
|
Шина комплектная 3ф 60 модулей 63А PS3/60 (PS3/60) |
ABB |
2CDL230001R1060 |
1 |
|
Пускатель магнитный 200А катушка управления 220В АС |
SE |
LC1E200M5 |
2 |
|
Блок контактный дополнительный 2НО+2НЗ |
SE |
LAEN22 |
2 |
|
Блокировка механическая для контакторов 200-250А |
SE |
LAEM6 |
1 |
|
РКН-3-15-15 |
SE |
|
2 |
|
Лампа сигнальная светодиодная зеленая 220V 50Hz |
SE |
XB7EV03MP |
2 |
|
Выключатель автоматический 3P 6A C 4.5кА BMS413C06 |
ABB |
2CDS643041R0064 |
2 |
|
Корпус ЩО-70 (2200х600х600) |
|
ЩО70.1-600 |
2 |
|
Торцевая панель ЩО-70 (2000х600) |
|
ТПЩ-20-1 |
2 |
|
Задняя стенка ЩО-70 (2000х600) |
|
ЗСЩ-600 |
2 |
|
Крыша ЩО-70 (600х600) |
|
КЩ-600 |
2 |
|
Монтажная панель (50х600) |
|
МП50*600ШЩ |
8 |
|
Монтажная панель (220х600) |
|
МП220*600ШЩ |
8 |
|
Перфоуголок 40*40*2000 (цинк 2,0) |
|
|
4 |
|
Клемма 1П серая Al/Cu 35-150мм.кв |
|
KE63R |
6 |
|
Клемма 1П синяя Al/Cu 35-150мм.кв |
|
KE63.2R |
2 |
|
Клемма 1П желто-зеленая Al/Cu 35-150мм.кв |
|
KE63.3R |
2 |
|
Медная шина 30х5 (кратно 4м) 529А |
|
|
1 |
|
Блок распределительный на DIN-рейку РБД-250А |
|
RBD-250 |
3 |
