Распределительное устройство низкого напряжения. РУНН 0,4 кВ на 6300А.

Распределительное устройство низкого напряжения (РУНН)

Для нашего производства была поставлена интересная задача на поставку распределительного устройства низкого напряжения 380 В на 6300 А. Сложная задача т.к. такой ток обычно используется уже на напряжении 6 000 или 10 000 В. РУНН используется для подключения небольшого пекарного производства к распределительной сети.
Т.к. Заказчику было необходимо сделать это в кратчайший срок мы предложили Заказчику автоматические выключатели фирмы Hyundai на 6300 А.

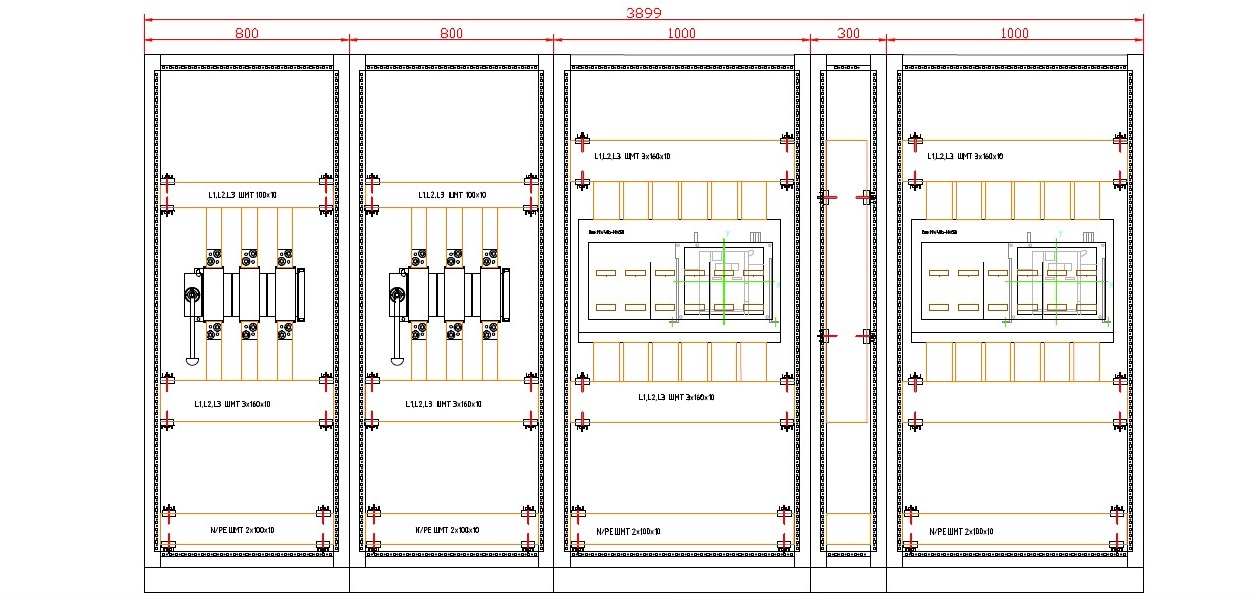

Для магистральной шины использовали заказную медную шину 3х160х10. Установка шкафа производится внутри утепленного контейнера 6х3,8 м (каркас, крыша, стены, пол – сталь Ст3; утепление: негорючие плиты 60мм; двустворчатые ворота, с запорным штангами; система освещения, обогрева; ЩСН; ОПС на базе Болид).
В качестве корпусов использовали производителя DKC по спецификации ниже.

Наименование

Произв.

Арт.

Кол-во

CQE Комплект крыша и основание для шкафов 1000х1000мм

DKC

R5KTB1010

2

CQE Комплект крыша и основание для шкафов 800х1000мм

DKC

R5KTB810

2

CQE Комплект крыша и основание для шкафов 400х1000мм

DKC

R5KTB410

1

Стойка вертикальная 2000 мм без дополнительных креплений (4шт)

DKC

R5KMN20

5

DAE/CQE Дверь сплошная 2000х1000мм

DKC

R5CPE20100

2

DAE/CQE Дверь сплошная 2000х800 мм

DKC

R5CPE2080

2

DAE/CQE Дверь сплошная 2000х400мм для шкафов

DKC

R5CPE2040

1

DAE/CQE Панель задняя 2000х1000мм

DKC

R5CRE20100

2

DAE/CQE Панель задняя 2000х800 мм

DKC

R5CRE2080

2

DAE/CQE Панель задняя 2000х400мм

DKC

R5CRE2040

1

CQE Панель боковая для шкафов 2000х1000 (2шт)

DKC

R5LE20102

1

Комплект угловых элементов с пластиковыми заглушками, 4 шт.

DKC

R5BP01

5

Комплект панелей цоколя, Ш/Г=1000 мм, 1 кмп = 2 шт.

DKC

R5FP100

2

Комплект панелей цоколя, Ш/Г=800 мм

DKC

R5FP80

2

Комплект панелей цоколя, Ш/Г=400 мм

DKC

R5FP40

1

CQE Комплект для соединения шкафов IP55

DKC

R5KE65

4

CQE Рейка боковая широкие для шкафов глубиной 1000 мм (4 шт)

DKC

R5PDL600

8

CQE Рейка поперечная широкая для шкафов Ш=1000мм (4шт)

DKC

R5PDF1000

3

CQE Рейка широкая 800мм (4шт)

DKC

R5PDF800

2

HTC-3, Мультифланец 2х24-54, 1х30-59, 3х6-14, IP65 (IP55)

ЭЛЕКТРА

 AMPHTC3GREY

12



Для заказа РУНН направьте запрос на почту info@snab-electro.ru либо заполните форму обратной связи.

Описание услуги по сборке РУНН: Перейти
