ШУ на базе ПЛК ОВЕН ПЛК200-01-CS и модулей ввода/вывода МУ210.
Электрощит был размещен на производства с пометкой «СРОЧНЫЙ». Так как сроков не было никаких, брали самые простые корпуса из наличия с соблюдением IP54. Корпуса использовали собственного производства Zetra Box. Частотный преобразователи ESQ 760 и iNDVS.
Управления идет от ПЛК ОВЕН ПЛК200 через контакторы прямого пуска.

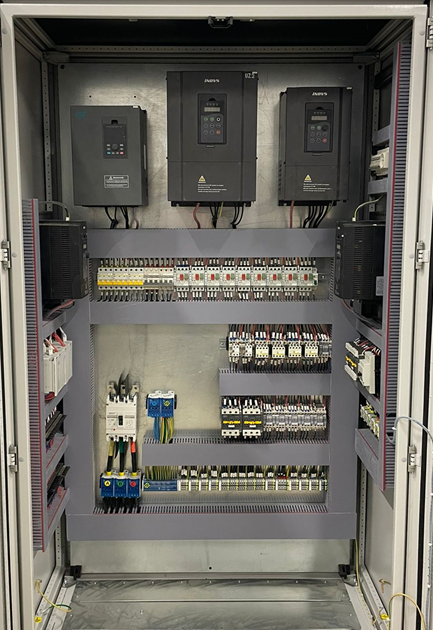

Электрощит выглядит следующим образом:
Спецификация ШУ угольной фабрили на базе ПЛК ОВЕН:
Артикул | Наименование | Кол-во | Произв. |
Вводные аппараты | |||
mcb4763-3-25C-pro | Автоматический выключатель 3P 25А (C) 4,5kA ВА 47-63 EKF PROxima | 1 | EKF |
Система АВР | |||
Групповые аппараты | |||
rkf-8 | Реле контроля фаз многофункциональное RKF-8 EKF PROxima | 1 | EKF |
mcb4763-1-03C-pro | Автоматический выключатель 1P 3А (C) 4,5kA ВА 47-63 EKF PROxima | 6 | EKF |
mcb4763-1-16C-pro | Автоматический выключатель 1P 16А (C) 4,5kA ВА 47-63 EKF PROxima | 1 | EKF |
mdse-47-pro | Розетка РДЕ-47 240В (под евро вилку с заземлением) EKF PROxima | 1 | EKF |
ELS025 | Светильник светодиодный щитовой 220В, 5Вт винт EKF PROxima | 1 | EKF |
TNO10M | Термостат NO (охлаждение) на DIN-рейку 10А 230В IP20 EKF PROxima | 1 | EKF |
FAN170F | Вентилятор с фильтром 170 м³/ч 176x176 мм 220В IP54 EKF PROxima | 1 | EKF |
EXF170 | Вентиляционная решётка с фильтром 176x176 мм IP54 EKF PROxima | 1 | EKF |
rpat-22-3-24DC | Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/3 10A 24В DC EKF AVERES | 8 | EKF |
rm5-22-3 | Разъем для реле РM5 22/3 EKF AVERES | 8 | EKF |
rm-22-36d | Держатель реле РМ-22-36 EKF AVERES | 8 | EKF |
rp-led-24DC | Модуль светодиодный 24 VDC для промежуточных реле RP EKF AVERES | 8 | EKF |
rm4-22-3 | Разъем для реле РM4 22/3 EKF AVERES | 8 | EKF |
plc-jxb-4/35RDgy | Клемма винтовая JXB-4/35RD для плавких вставок 5х20 серая EKF | 14 | EKF |
sak-4-35 | Заглушка для JXB-4-6-10/35 EKF PROxima | 1 | EKF |
ahdw-2-38 | Держатель для маркировки клеммных групп PROxima | 1 | EKF |
ahdw-ew | Зажим на DIN-рейку пластиковый 1 винт EW EKF PROxima | 2 | EKF |
плавкий предохранитель 5х20 6А | 14 | - | |
ahdw-2-38 | Держатель для маркировки клеммных групп PROxima | 5 | EKF |
ahdw-ew | Зажим на DIN-рейку пластиковый 1 винт EW EKF PROxima | 10 | EKF |
pin-03-100 | Шина соединительная типа PIN для 3-п нагр. 100А 54 мод. EKF PROxima | 1 | EKF |
plc-jxb-st-1.5-3 | Колодка клеммная пружинная JXB-ST-1.5 17.5А 3 вывода серая EKF PROxima | 170 | EKF |
plc-jxb-st-1.5-3-pen | Колодка клеммная пружинная JXB-ST-1.5 3 вывода земля EKF PROxima | 60 | EKF |
sak-st-1.5/2.5-3-pen | Заглушка для JXB-ST-1.5/2.5 3 вывод земля EKF PROxima | 10 | EKF |
zb-st-1.5-0 | Маркеры для JXB-ST 1,5 без нумерации (500 шт.) EKF PROxima | 5 | EKF |
plc-per-st-3PIN-1.5 | Перемычка для JXB-ST 1,5 3PIN (20 шт.) EKF PROxima | 1 | EKF |
ahdw-ew | Зажим на DIN-рейку пластиковый 1 винт EW EKF PROxima | 2 | EKF |
plc-jxb-4/35gy | Колодка клеммная JXB-4/35 серая EKF PROxima | 3 | EKF |
plc-jxb-4/35b | Колодка клеммная JXB-4/35 синяя EKF PROxima | 1 | EKF |
plc-ek-4/32 | Клемма винтовая ЕК-JXB-4 для заземления EKF | 1 | EKF |
sak-4-35 | Заглушка для JXB-4-6-10/35 EKF PROxima | 1 | EKF |
ahdw-2-38 | Держатель для маркировки клеммных групп PROxima | 1 | EKF |
dek-35-0 | Маркеры для JXB без нумерации (500 шт.) EKF PROxima | 1 | EKF |
ahdw-ew | Зажим на DIN-рейку пластиковый 1 винт EW EKF PROxima | 2 | EKF |
ed16-22bms-24 | Оповещатель светозвуковой ED16-22BMS 24В EKF PROxima | 1 | EKF |
xb2-bs542 | Кнопка BS542 поворотная красная грибок NC EKF PROxima | 1 | EKF |
BLS10-ADDS-024-K04 | Лампа AD22DS(LED)матрица d22мм красный 24В AC/DC IEK | 1 | IEK |
BLS10-ADDS-024-K05 | Лампа AD22DS(LED)матрица d22мм желтый 24В AC/DC IEK | 1 | IEK |
BLS10-ADDS-024-K06 | Лампа AD22DS(LED)матрица d22мм зеленый 24В AC/DC IEK | 1 | IEK |
Контроллер ОВЕН ПЛК200-01-CS | 1 | - | |
Модуль аналогового ввода ОВЕН МВ210-101 | 3 | - | |
Модуль дискретного ввода ОВЕН МВ210-214 | 1 | - | |
4-уровневый сигнализатор жидкости ОВЕН БКК1-24 | 2 | - | |
Панель оператора Weintek cMT3162X | 1 | - | |
Блок питания Mean Well EDR-150-24 | 4 | - | |
Комплектующие шкафа | |||
ZB.M 1-200.60.60.IP31 | Корпус в сборе Zetra Box M | 1 | Zetra Box |
ZB.БП 200.60.IP31 | Боковая панель с комплектом крепежа 2шт. | 1 | Zetra Box |
ZB.К.60.60 | Крыша | 1 | Zetra Box |
ZB.Ц 1.10.80. | Передние и задние элементы цоколя, 2шт. | 1 | Zetra Box |
ZB.Ц 3.10.60. | Боковые панели цоколя, 2шт. | 1 | Zetra Box |
ZB.Ц.К. | Кронштейн цоколя, 4шт. | 1 | Zetra Box |
Панель на дно цельная | 1 | Zetra Box | |
ZB.СК.12 | Кронштейн для крепления к стене, 2шт. | 1 | Zetra Box |
ZB.ВМ10.200.60 | Панель монтажная | 1 | Zetra Box |
ZB.ВМ10.1530 | Фиксатор монтажной панели, 2шт. | 1 | Zetra Box |
ZB.ВМ2.60 | Монтажный профиль 23х48,внешний уровень | 16 | Zetra Box |
Система соединений | |||
Медная шина 30х5 (кратно 4м) 529А | 1 | - | |
YND10-4-15-125 | Шины на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х15 ИЭК | 1 | IEK |
YND10-2-15-125 | Шина нулевая в корпусе на DIN 2х15 125А | 1 | IEK |
YIS40-2-180 | Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 мм IEK | 4 | IEK |
Ввод кабельный пластик V0 UL94 IP65 +130 - 40 35 отверстий R5HTC35 DKC | 4 | - |
