Распределительное устройство РУ для переключения электропитания от ДГУ.
Автоматический выключатель взяли ESQ ВА99-40A просто из-за наличия, выбирали между ним и CHINT, но последний нужно было ждать 120 дней.
К шкафу дополнительно ставили корпус ля разводки кабелей т.к. подключить в одном корпусе это просто сложно.
Поставка заняли 2 недели, так как корпуса у нас были на складе в наличии, а сборка такого щита заняла 5 дней.

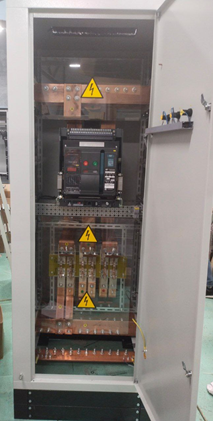

Ниже фотография РУ ДГУ 2000А:
Спецификация электрощита:
|
Групповые автоматы |
|
|
|
|
14.01.03.1.000010 |
Воздушный автоматический выключатель ESQ ВА99-40A 3F M2C2S2 М 2000A (Стационарный, 3пол. 2000А, 65 кА, тип реле М, с мот. приводом 220В, кат. вкл 220В и нез. расцеп 220В) |
2 |
ESQ |
|
Комплектующие шкафа |
|
|
|
|
ZB.M 1-200.80.80.IP31 |
Корпус в сборе Zetra Box M |
3 |
Zetra Box |
|
ZB.БП 200.80.IP31 |
Боковая панель с комплектом крепежа 2шт. |
1 |
Zetra Box |
|
ZB.К.80.80 |
Крыша |
3 |
Zetra Box |
|
ZB.Ц 1.10.80. |
Передние и задние элементы цоколя, 2шт. |
3 |
Zetra Box |
|
ZB.Ц 3.10.80. |
Боковые панели цоколя, 2шт. |
3 |
Zetra Box |
|
ZB.СК.00 |
Соединительный комплект. |
2 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
60 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
30 |
Zetra Box |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
1 |
EKF |
|
SQ0814-0011 |
Кабельный ввод мембранный КВМ-6, ТЭП, RAL7035, IP66, 6 вводов TDM |
9 |
- |
|
SQ0814-0010 |
Кабельный ввод мембранный КВМ-16, ТЭП, RAL7035, IP54, 16 вводов TDM |
1 |
- |
|
Система соединений |
|
|
|
|
М1т10×100 |
Медная шина ШМТЛ (медь) М1т 10×100, цена за 4 метра |
10 |
Ошиновка |
|
YIS40-2-180 |
Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 мм IEK |
6 |
IEK |
|
YIS40-3-370 |
Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 370 мм IEK |
8 |
IEK |
|
YIS40-110 |
Изолятор соединительных шпилек 110 мм для ИШП (к-т 2 шт) IEK |
14 |
IEK |
|
YIS11-30-08-B |
Изолятор SM30 (М8) силовой с болтом IEK |
10 |
IEK |
|
YNN21-10-100 |
Шина PEN "земля-ноль" 8х12мм 10/2 (10групп/креп по краям) IEK |
4 |
IEK |
