Распределительное устройство низкого напряжения (далее - РУНН) используется для распределения электроэнергии между потребителями, защиты от перегрузок потребителей, учета электроэнергии.
РУНН устанавливается в помещениях наружных трансформаторных подстанциях БКТП, внутрицеховых трансформаторных подстанциях КТП, в электрощитовых промышленных объектов.
Отличительной особенность РУНН от главного распределительного щита ГРЩ являются различных варианты конструктива с секционированием. Секционирование делится на 4 категории:
1 - Без секционирования
2А - Отделение токоведущих шин от функциональных блоков. Зажимы для внешних проводников не отделены от шин.
2В - Отделение токоведущих шин от функциональных блоков. Зажимы для внешних проводников отделены от шин.
3А - Функциональные блоки отделены друг от друга и от токоведущих шин. Зажимы для внешних проводников не отделены от шин.
3В - Функциональные блоки отделены друг от друга и от токоведущих шин. Зажимы для внешних проводников отделены от шин.
4А - Отделение шин от функциональных блоков, отделение функциональных блоков друг от друга. Зажимы для внешних проводников находятся в одной секции с функциональным блоком.
4В - Отделение шин от функциональных блоков, отделение функциональных блоков друг от друга. Зажимы для внешних проводников находятся в разных секциях с функциональным блоком, но в отдельной отделенной защищенной секции.

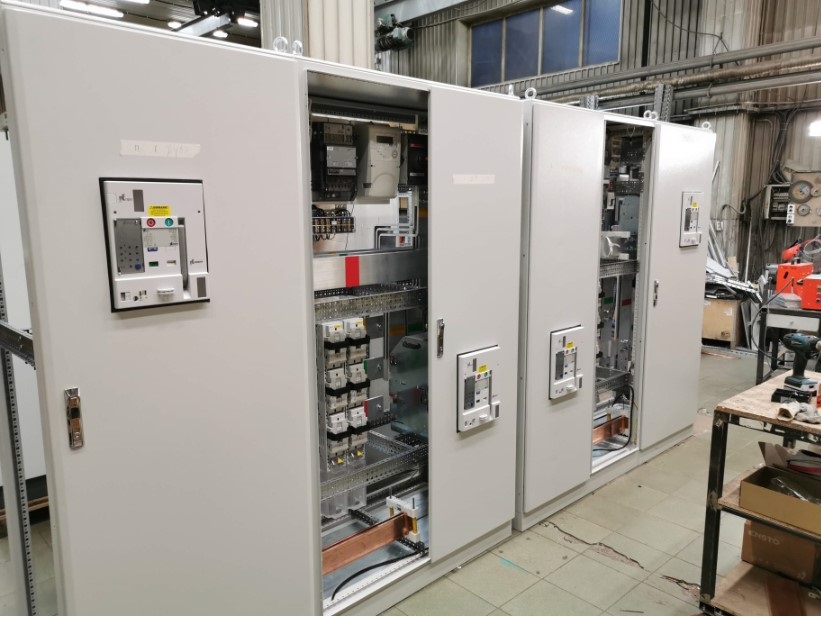

Ниже представлена РУНН нашего производства для складского комплекса с секционирование по типу 2А.
 |
 |
Данный РУНН с номинальным током 3200 А. На вводе установлены выкатные автоматические выключатели ПРОТОН ВА50-45 Про блок МРт GF 40В 3200А Icu-100kA производства КОНТАКТОР. Ошиновка алюминиевая. Система автоматического ввода резерва по заданию не требовалась.

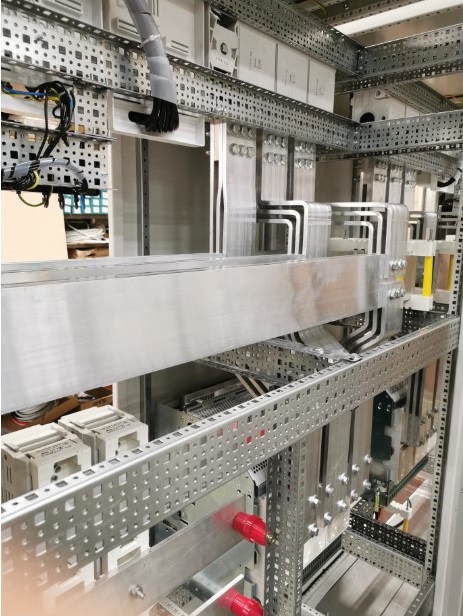

В состав РУНН входят автоматические выключатели в литом корпусе (втычные) и выкатные автоматические выключатели, счетчики электроэнергии, система АВР, ошиновка. Ошиновка электрощита является самой трудоемкой частью работы при сборке, потому что в зависимости от секционирования шкафа ошиновка может сильно отличаться. Обычно в РУНН используют медную шину, но для удешевления проекта иногда используют алюминиевую.
Условно шкафы РУНН можно разделить на 3 части:
- Вводные панели – где устанавливаются воздушные автоматические выключатели, такие как ПРОТОН Контактора, Masterpact Schneider Electric, Emax ABB.
- Панель секционирования – панель где устанавливается связь между вводами РУНН. Это может быть АВР, рубильник, 3й автоматический выключатель вместо рубильник, крест выполненный на шине и т.д.
- Отходящие линии – панели с отходящими автоматами самых различных серий и конфигураций подключенные к магистральной шине шкафа, так же шинными соединениями или проводом.
В последние годы в технические задания ТЗ на сборку РУНН все чаще указывают требования по телеметрии показаний и состояния оборудования РУНН. Это может быть показания положения автоматических выключателей, показания и архивы со счетчиков, данные по потреблению электроэнергии конкретными потребителями и т.д. Сбор данных собирается с дополнительных контактов на автоматических выключателях или по шине RS-485, Profibus и т.д. в устройство сбора и передачи данных УСПД. УСПД может выступать как программируемый логический контроллер (например, Siemens S7-1200), так и сразу выдача сигналов во внешнюю систему АСУТП Заказчика. В случае невозможности провести кабельную линию до АСУТП Заказчика, внутри шкафа устанавливаются GSM модемы для удаленной передачи данных.
