Распределительное устройство низкого напряжения на 3200А для производства в г. Санкт-Петербург. Секционирование 3А, автоматические выключатели КЭАЗ OptiMat A-3200-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03.
В качестве ПЛК для АВР взяли ONI – отлично себя показывают и всегда в наличии.

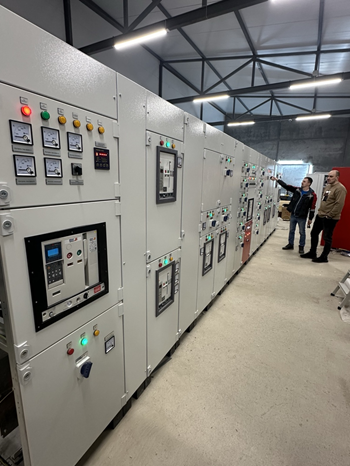

Фотография готового РУНН на 3200А (секционирование 3а).
Спецификация РУНН 3а на 3200А:
|
Арт. |
Наименование |
Произв. |
Кол-во |
|
333357 |
OptiMat A-3200-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 |
КЭАЗ Optima |
2 |
|
249399 |
Рамка передней панели выдвижного OptiMat A2500-4000-УХЛ3 |
КЭАЗ Optima |
2 |
|
333357 |
OptiMat A-3200-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 |
КЭАЗ Optima |
1 |
|
249399 |
Рамка передней панели выдвижного OptiMat A2500-4000-УХЛ3 |
КЭАЗ Optima |
1 |
|
Учет |
|||
|
219633 |
ТТК-100-3000/5А-15ВА-0,5-УХЛ3 |
КЭАЗ обычный |
18 |
|
219629 |
ТТК-100-1500/5А-15ВА-0,5-УХЛ3 |
КЭАЗ обычный |
2 |
|
219632 |
ТТК-100-2500/5А-15ВА-0,5-УХЛ3 |
КЭАЗ обычный |
1 |
|
239706 |
ТТК-100-1200/5А-15ВА-0,5S-УХЛ3 |
КЭАЗ обычный |
3 |
|
219622 |
ТТК-60-1000/5А-10ВА-0,5-УХЛ3 |
КЭАЗ обычный |
7 |
|
219599 |
ТТК-40-600/5А-5ВА-0,5-УХЛ3 |
КЭАЗ обычный |
4 |
|
219597 |
ТТК-40-400/5А-5ВА-0,5-УХЛ3 |
КЭАЗ обычный |
2 |
|
219594 |
ТТК-30-250/5А-5ВА-0,5-УХЛ3 |
КЭАЗ обычный |
6 |
|
239702 |
ТТК-30-150/5А-5ВА-0,5S-УХЛ3 |
КЭАЗ обычный |
3 |
|
318639 |
ТТК-30-100/5А-5ВА-0,5S-УХЛ3 |
КЭАЗ обычный |
1 |
|
282981 |
ТТК-А-40/5А-5ВА-0,5S-УХЛ3 |
КЭАЗ обычный |
6 |
|
ama-721 |
Амперметр АМA-721 (без шкалы) аналоговый на панель (72х72) квадратный вырез трансф. подкл. EKF PROxima |
EKF |
41 |
|
s-a721-3000 |
Шкала сменная для A721 3000/5А-1,5 EKF PROxima |
EKF |
6 |
|
s-a721-2500 |
Шкала сменная для A721 2500/5А-1,5 EKF PROxima |
EKF |
1 |
|
s-a721-1500 |
Шкала сменная для A721 1500/5А-1,5 EKF PROxima |
EKF |
2 |
|
s-a721-1200 |
Шкала сменная для A721 1200/5А-1,5 EKF PROxima |
EKF |
3 |
|
s-a721-1000 |
Шкала сменная для A721 1000/5А-1,5 EKF PROxima |
EKF |
7 |
|
s-a721-600 |
Шкала сменная для A721 600/5А-1,5 EKF PROxima |
EKF |
4 |
|
s-a721-400 |
Шкала сменная для A721 400/5А-1,5 EKF PROxima |
EKF |
2 |
|
s-a721-250 |
Шкала сменная для A721 250/5А-1,5 EKF PROxima |
EKF |
6 |
|
s-a721-150 |
Шкала сменная для A721 150/5А-1,5 EKF PROxima |
EKF |
3 |
|
s-a721-100 |
Шкала сменная для A721 100/5А-1,5 EKF PROxima |
EKF |
1 |
|
s-a721-40 |
Шкала сменная для A721 40/5А-1,5 EKF PROxima |
EKF |
6 |
|
370592 |
Клеммник измерительный с 2-мя тест.разъемами, 6мм.кв., (серый); WGO1 |
Klemsan |
104 |
|
450109 |
Концевой сегмент на измер. клеммники WGO1,-2/ WGL, (серый); NPP-WGO1-2 |
Klemsan |
51 |
|
476302 |
Перемычка для WGO1/ WGO3/ WGL1, (2полюса); IZUK 6/2 |
Klemsan |
51 |
|
293217 |
OptiDin BM63-3C6-УХЛ3 (6кА) инд упаковка |
КЭАЗ Optima |
2 |
|
495219 |
Упор на DIN-рейку MR35, (серый); KD 7 |
Klemsan |
70 |
|
496300 |
Маркировка клеммных групп на KD7, (прозр.); ME 3 |
Klemsan |
70 |
|
pk-1-64-10 |
Переключатель кулачковый ПК-1-64 10А для вольтметра EKF PROxima |
EKF |
2 |
|
vma-721-500 |
Вольтметр VMA-721 аналоговый на панель 72х72 (квадратный |
EKF |
2 |
|
ОПН |
|||
|
21420DEK |
ПВР горизонтальный 160А 3ф отключение_ПВР-102 |
DEKraft |
2 |
|
21307DEK |
Предохр. ножевой 33, габарит 00, 125А ПН-101 |
DEKraft |
6 |
