Электрощит представляет из себя пластиковый или стальной ящик со смонтированным внутри электрооборудованием, используемым для ввода, распределения и учета электроэнергии. Сейчас электрощиты являются обязательным элементом любой электрической сети.

Они выполняют важные функции обеспечения безопасности человек, оборудования и объекта в целом.

Применение щитов:

·       снижает риск поражения электрическим током;

·       уменьшает угрозу пожара от возгорания кабеля;

·       защищает электрические цепи от коротких замыканий.

На одном объекте можно встретить несколько видов электрических щитов.

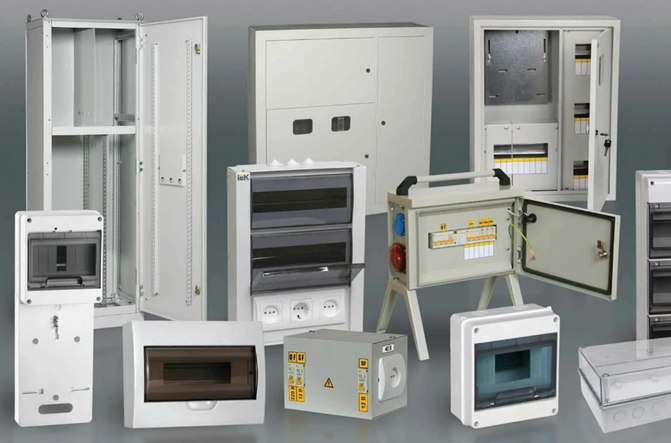

Виды электрощитов

Они могут различаться по способу монтажа, материалу, из которого сделан корпус, назначению, от которого зависит состав смонтированного внутри оборудования и размер корпуса. От цели применения шкафы делятся на 7 видов.

1.     ГРЩ. Выполняет функцию ввода и учета электроэнергии от трансформаторных подстанций, линий питания, отдельных трансформаторных блоков.

2.     ВРУ. Выполняет либо функции главного распределительного щита, либо распределяет и управляет энергию по более мелким потребителям. В щит могут быть смонтированы дополнительные устройства для измерения и контроля параметров тока.

3.     АВР. Служит для автоматического переключения между основной и запасной линией питания в случаях аварийных ситуаций. Последние могут поставлять электричество от ДГУ, аккумуляторных батарей или подстанций.

4.     Этажные щиты (ЩЭ). Устанавливаются обычно в специальных нишах на площадках этажей здания и служат для распределения электричества по этажу.

5.     Квартирные щиты (ЩК). Два варианта установки: внутри квартир и на этажах. Его роль – это распределение электроэнергии по жилым помещениям, учет ее потребления, защита от поражения электрическим током.

6.     Щит освещения (ЩО). Обычно в нем размещаются автоматы для включения и выключения электролиний, запитывающих, как отдельные осветительные приборы, так и их группы.

7.     Щиты автоматики и управления. В них устанавливается оборудование, предназначенное для автоматизации управления и защиты различных устройств и оборудования. Имеют широкий спектр применения от электростанций и подстанций, до разного рода электроустановок.

При проектировании системы электроснабжения объекта учитывают все его особенности и закладывают в спецификацию все виды необходимого для безопасной и надёжной эксплуатации здания электрощитового оборудования.

Особенности сборки электрощитов

Сборочные работы электрощитов начинаются обычно с изготовления самой конструкции. Существуют щиты в виде готовых корпусов, с установленными внутри монтажными панелями. Но довольно часто применяют уже комплектные панели со схемой сборки, согласно разработанному проекту.

Подготавливая корпус к сборке, из его стенок удаляют заглушки. Так как электрощиты имеют разное количество зон ввода кабельных линий, то необходимо заранее произвести расчет числа отверстий и их расположения. Это нужно, чтобы обеспечить оптимальную плотность распределения концов по всему объему корпуса и избежать лишних перегибов. Иногда требуется высверлить дополнительные отверстия.

Затем на монтажную панель щита крепят установочные рейки, кронштейны, заземляющие шины. При изготовлении комплектного щита внутрь монтируют оборудование, обеспечивающее основное назначение устройства.

Количество, состав и расположение компонентов отличается от вида электрощитового оборудования.
