Как любой театр начинается с вешалки, так и энергосистема любого объекта начинается с распределительных щитов. От грамотного распределения потребителей, подбора силового оборудования зависит надёжность, безопасность и долговечность системы энергоснабжения объекта.
Прежде чем попасть непосредственно к потребителю электроэнергия должна пройти через систему распределения, состоящую из главного распределительного щита (ГРЩ), вводно-распределительного устройства (ВРУ) и в некоторых случаях через шкафы с блоками аварийного ввода резерва (АВР).
Каждый щит имеет свое наполнение, в зависимости от назначения и особенностей объекта. Поэтому сборка каждого из них носит индивидуальный характер. Основанием для сборки является проект и разработанная на его основе рабочая документация.
Особенности сборки шкафов ГРЩ, ВРУ и АВР
Основные этапы сборки щитов похожи, частности возникают только на этапе комплектования конкретным оборудованием.
1. Подготовка. Конструкторами и проектировщиками собирается полная информация по объекту. Выясняется назначение всех внесенных в проект низковольтных электрических устройств, рассчитывается общая и распределенная по зонам потребления мощность, разрабатывается ТЗ на изготовление.
2. Проектная работа. На основании техзадания изготавливают проектную документацию, которая включает составление спецификации на все электротехнические устройства системы, расчет мощности, формируется компоновка комплектующих, объясняется выбор каждого технического решения. Согласование с заказчиком и формирование коммерческого предложения.
3. Работы по монтажу и сборке электрощитов. Происходит сборка и оснащение каждого щита с учетом его особенностей, прокладка кабеля и его подключение к распределительным и силовым устройствам.
4. Проведение испытаний. Когда монтажные работы всех компонентов устройств произведены, проводятся пусконаладочные работы, утвержденные тесты, снимаются тесты для лаборатории. На основании этого оформляют требуемую документацию.
5. Приёмо-сдаточные работы готового к работе щитового оборудования.
Каждый щит имеет своё функциональное назначение и исходя из этого наполнение соответствующими устройствами.

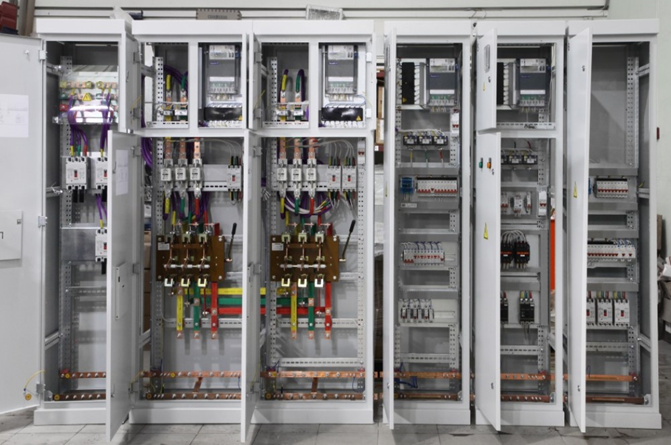

Сборка ГРЩ
Через главный распределительный щит происходит ввод силовых от электрических подстанций для подачи электропитания на крупные объекты. ГРЩ является первым в иерархии распределительного щитового оборудования.
Особенности сборки ГРЩ заключаются в его комплектации
В состав ГРЩ входят:
1. Панель ввода. В нее устанавливают автоматы, рубильники, разъединители, предназначенные для защиты вторичных цепей.
2. Секционная панель. В нее входят автомат, рубильник для питания секции шин от другого источника.
3. Панель линейная. В ее состав включают коммутационное оборудование для подключения потребителей.
Сборка ВРУ
Вводное распределительное устройство занимает второе место после ГРЩ в системе распределения электроэнергии на объекте. Он служит для раздачи электричества конкретным потребителям. Его размещают на вводах в жилые дома, административные здания, лечебные и учебные учреждения, производные цеха и т.д.
Основной состав щита ВРУ:
• счетчик электроэнергии;
• шины токопроводящие, заземления, нулевые;
• набор клемм для цепной коммутации;
• провода и кабели для подключения оборудования;
• вводной автомат и УЗО вводного типа;
• группа автоматических выключателей и комплект дифференциальных автоматов или УЗО.
Сборка АВР
Щит аварийного ввода резерва устанавливается в комплекте с вышеперечисленными щитами, если требуется обеспечить на объекте бесперебойное питание. Он в случае аварии основного ввода переключает в автоматическом режиме потребителей на резервный источник.
Обычная комплектация щита АВР:
• автоматы и промежуточные реле;
• реле контроля напряжения;
• контроллеры;
• пускатели и контакторы;
• дополнительные элементы.
Щитовое оборудование важная часть абсолютно любой системы энергоснабжения объекта, которая служит для надёжного и бесперебойного снабжения электричеством всех потребителей. в общей системе каждое щитовое устройство выполняет свою специфическую функцию: распределение, защита, ввод, учет, переключение и т.п. Поэтому очень важно заказывать сборку оборудования у надёжных производителей.
