ГРЩ был изготовлен за 5 недель. Ввиду того, что сроки были сжаты брали автоматы Hyundai из наличия на 1600А (поставили уставку на 1250А).
В ГРЩ получился очень сложная система АВР : сложное переключение, где секционником был выбран рубильник с доп. контактами (так было в схеме Заказчика).
На удивление автоматы Hyundai, даже с электронными расцепителями, были найдены в наличии в г. Санкт-Петербург. Это позволило сократить срок поставки с 3-х месяцев до 5 недель.

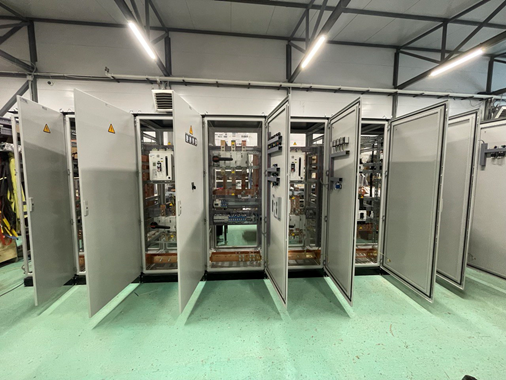

Ниже фотография электрощита ГРЩ на 1250А:
Спецификация электрощита:
|
274893 |
OptiSwitch DI-5-1600-3P |
2 |
КЭАЗ |
|
14.01.01.1.000082 |
Воздушный автоматический выключатель (RUS) HGN12A 3H M2C2S2 54K BA EL (3 пол., 1250А, 85kA, AC380/415В, мот.привод 220В, реле GPR-LP (50Гц), с вкл. катушкой и незав. расц. 220В) |
2 |
HYUNDAI |
|
274893 |
OptiSwitch DI-5-1600-3P |
1 |
КЭАЗ |
|
282729 |
Контакты вспомогательные 2NO+2NC (2з+2р) OptiSwitch DI-4,5,6-1000~3150A |
1 |
КЭАЗ |
|
ITT60-3-15-1200 |
Трансформатор тока ТТИ-100 1250/5А 15ВА 0,5S IEK |
9 |
IEK |
|
kki2-1 |
Коробка клеммная испытательная переходная ККИ2-1 (латунь) EKF |
1 |
EKF |
|
|
Счетчик электроэнергии трехфазный многотарифный (2 тарифа)"Меркурий-234 ARTMX2-03 PBR.G 5(10)А 3*230/400 оптопорт, GSM, 2*RS-485, ЖКИ Инкотекс (электросчетчик) |
1 |
- |
|
vma-721-500 |
Вольтметр VMA-721 аналоговый на панель (72х72) квадратный вырез 500В прямое подкл. EKF PROxima |
2 |
EKF |
|
pk-1-64-10 |
Переключатель кулачковый ПК-1-64 10А для вольтметра EKF PROxima |
2 |
EKF |
|
ama-721 |
Амперметр АМA-721 (без шкалы) аналоговый на панель (72х72) квадратный вырез трансф. подкл. EKF PROxima |
6 |
EKF |
|
s-a721-1200 |
Шкала сменная для A721 1200/5А-1,5 EKF PROxima |
6 |
EKF |
|
370592 |
Клеммник измерительный с 2-мя тест.разъемами, 6мм.кв., (серый); WGO1 |
12 |
EKF |
|
450109 |
Концевой сегмент на измер. клеммники WGO1,-2/ WGL, (серый); NPP-WGO1-2 |
2 |
EKF |
|
476302 |
Перемычка для WGO1/ WGO3/ WGL1, (2полюса); IZUK 6/2 |
6 |
EKF |
|
351109 |
Клеммник с держ. предохр. (5x20, 5x25) на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
6 |
EKF |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
2 |
EKF |
|
SQ0738-0014 |
Плавкая вставка Н520Б 6А 250В TDM упак (10 шт.) |
1 |
- |
|
4640016933945 |
Реле контроля напряжения РКН-3-15-15 220В |
2 |
- |
|
13.04.000886 |
Автоматический выключатель HGD63-M 3PMCS0000C 00006 3 полюса, 6А, ток к.з. 6kA, хар-ка C (STANDARD) |
2 |
HYUNDAI |
|
13.04.000852 |
Автоматический выключатель HGD63-M 1PMDS0000C 00006 1 полюс, 6А, ток к.з. 6kA, хар-ка D (STANDARD) |
2 |
HYUNDAI |
|
A8302-16932542 |
Реле выбора фаз РВФ-02 УХЛ2 230В AC Меандр A8302-16932542 |
1 |
- |
|
94.04.9SPA |
Розетка с винтовыми клеммами (с зажимной клетью) для реле 55.32, 55.34, таймера 85.02, 85.04, применяются модули 86.00, 99.02, в комплекте пластиковая клипса 094.91.3, версия: синий цвет (94.04.9SPA) |
9 |
- |
|
553482300040 |
Реле миниатюрное универсальное монтаж в розетку контакты AgNi 4CO 7A блокируемая кнопка Тест+индикатор (55.34.8.230.0040) |
9 |
- |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
5 |
EKF |
|
ledm-ad16-r |
Матрица светодиодная AD16-22HS красный 230 В AC EKF PROxima |
1 |
EKF |
|
ledm-ad16-o |
Матрица светодиодная AD16-22HS желтый 230 В AC EKF PROxima |
3 |
EKF |
|
sw2c-11f-g |
Кнопка SW2C-11 с фиксацией зеленая NO+NC EKF PROxima |
2 |
EKF |
|
sw2c-11f-r |
Кнопка SW2C-11 с фиксацией красная NO+NC EKF PROxima |
2 |
EKF |
|
xb2-bd33 |
Переключатель BD33 3P короткая ручка 2NO EKF PROxima |
1 |
EKF |
|
pbn-xb-2-nc |
Контакт дополнительный XB-2 NC красный EKF PROxima |
1 |
EKF |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
15 |
EKF |
|
304130 |
Клеммник на DIN-рейку 4мм.кв. (серый); AVK4 |
60 |
Klemsan |
|
444120 |
Концевой сегмент на клеммники AVK(2,5-10)/ AVK RD (2,5-4), (серый); NPP 2,5-10 |
5 |
Klemsan |
|
495219 |
Упор на DIN-рейку MR35, (серый); KD 7 |
5 |
Klemsan |
|
496300 |
Маркировка клеммных групп на KD7, (прозр.); ME 3 |
5 |
Klemsan |
|
13.01.01.000558 |
Магнитный контактор HGC40 11NS X220 40А 18.5 кВт при АС3 (380-440В) кат. 220В АC 1НО+1НЗ |
2 |
HYUNDAI |
|
13.01.01.000504 |
Механическая блокировка HGC IU40 (для HGC9-40) |
1 |
HYUNDAI |
|
13.01.01.000499 |
Блок вспомогательных контактов фронтальный HGC TB 22NS (для HGC9-100, UMC9-100, HGR) |
2 |
HYUNDAI |
|
13.04.000862 |
Автоматический выключатель HGD63M 1PMCS0000C 00006 1 полюс, 6А, ток к.з. 6kA, хар-ка C (STANDARD) |
1 |
HYUNDAI |
|
13.04.000886 |
Автоматический выключатель HGD63-M 3PMCS0000C 00006 3 полюса, 6А, ток к.з. 6kA, хар-ка C (STANDARD) |
1 |
HYUNDAI |
|
4640016933945 |
Реле контроля напряжения РКН-3-15-15 220В |
1 |
- |
|
4640016936885 |
Реле времени РВО-1М АСDС24/AC230 В УХЛ4 (4640016936885) |
2 |
- |
|
94.04.9SPA |
Розетка с винтовыми клеммами для реле 55.32, 55.34 |
1 |
- |
|
55.34.8.230.0040 |
Реле миниатюрное универсальное 4CO 7A блокируемая кнопка Тест+индикатор |
1 |
- |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
1 |
EKF |
|
ledm-ad16-o |
Матрица светодиодная AD16-22HS желтый 230 В AC EKF PROxima |
1 |
EKF |
|
psw-alc-3p |
Переключатель АLСLR-22 3P черный NO+NC EKF EKF PROxima |
2 |
EKF |
|
pbn-02-b |
Контакт дополнительный для светосигнальной арматуры NO черный EKF PROxima |
2 |
EKF |
|
lh-20-25 |
Держатель маркировки LH (20x25мм) EKF PROxima |
4 |
EKF |
|
279940 |
OptiSwitch DI-L3-100-3P |
2 |
КЭАЗ |
|
13.03.02.000577 |
Автоматический выключатель HGM400S 3PT4S0000C 00350F 221-350A ток к.з. 65kA AC380/415В |
6 |
HYUNDAI |
|
13.03.02.000517 |
Автоматический выключатель HGM250L 3PT4S0000C 00160F 128-160A ток к.з. 55kA AC380/415В |
3 |
HYUNDAI |
|
13.03.02.000509 |
Автоматический выключатель HGM125L 3PT4S0000C 00080F 64-80A ток к.з. 55kA AC380/415В |
6 |
HYUNDAI |
|
13.03.02.000508 |
Автоматический выключатель HGM125L 3PT4S0000C 00063F 50-63A ток к.з. 55kA AC380/415В |
4 |
HYUNDAI |
|
13.03.02.000505 |
Автоматический выключатель HGM125L 3PT4S0000C 00050F 40-50A ток к.з. 55kA AC380/415В |
2 |
HYUNDAI |
|
13.03.02.000502 |
Автоматический выключатель HGM125L 3PT4S0000C 00040F 32-40A ток к.з. 55kA AC380/415В |
1 |
HYUNDAI |
|
13.03.02.000500 |
Автоматический выключатель HGM125L 3PT4S0000C 00032F 25-32A ток к.з. 55kA AC380/415В |
1 |
HYUNDAI |
|
13.03.02.000661 |
Автоматический выключатель HGM125L 3PT4S0000C 00025F 20-25A ток к.з. 55kA AC380/415В |
13 |
HYUNDAI |
|
13.04.000906 |
Автоматический выключатель HGD63P 3PMCS0000C 00016 3 полюса, 16А, ток к.з. 10kA, хар-ка C (STANDARD) |
1 |
HYUNDAI |
|
13.04.001016 |
Автоматический выключатель HGD63P 1PMCS0000C 00025 1 полюс, 25А, ток к.з. 10kA, хар-ка C (STANDARD) |
1 |
HYUNDAI |
|
13.04.000918 |
Автоматический выключатель HGD63P 1PMCS0000C 00016 1 полюс, 16А, ток к.з. 10kA, хар-ка C (STANDARD) |
5 |
HYUNDAI |
|
ZB.M 1-200.80.80.IP31 |
Корпус в сборе Zetra Box M |
5 |
Zetra Box |
|
ZB.M 1-200.60.80.IP31 |
Корпус в сборе Zetra Box M |
3 |
Zetra Box |
|
ZB.БП 200.80.IP31 |
Боковая панель с комплектом крепежа 2шт. |
1 |
Zetra Box |
|
ZB.К.80.80 |
Крыша |
5 |
Zetra Box |
|
ZB.К.60.80 |
Крыша |
3 |
Zetra Box |
|
ZB.Ц 1.10.80. |
Передние и задние элементы цоколя, 2шт. |
5 |
Zetra Box |
|
ZB.Ц 1.10.60. |
Передние и задние элементы цоколя, 2шт. |
3 |
Zetra Box |
|
ZB.Ц 3.10.80. |
Боковые панели цоколя, 2шт. |
8 |
Zetra Box |
|
ZB.СК.00 |
Соединительный комплект. |
7 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
160 |
Zetra Box |
|
ZB.ВМ2.60 |
Монтажный профиль 23х48,внешний уровень |
50 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
30 |
Zetra Box |
|
ZB.ВМ13.200.80 |
Модульная рама, компл. |
5 |
Zetra Box |
|
ZB.ВМ13.200.60 |
Модульная рама, компл. |
3 |
Zetra Box |
|
ZB.ВМ13.80.60 |
Пластрон, шт. |
15 |
Zetra Box |
|
ZB.ВМ13.80.20 |
Пластрон, шт. |
5 |
Zetra Box |
|
ZB.ВМ13.60.60 |
Пластрон, шт. |
9 |
Zetra Box |
|
ZB.ВМ13.60.20 |
Пластрон, шт. |
3 |
Zetra Box |
|
ZB.ПД.3.80.75 |
Панель на дно подвижная |
6 |
Zetra Box |
|
ZB.ПД.3.80.200 |
Панель на дно подвижная |
4 |
Zetra Box |
