Щит учета на счетчиках НЕВА МТ 324.
Электрощит устанавливается для учета электроэнергии частных домов.

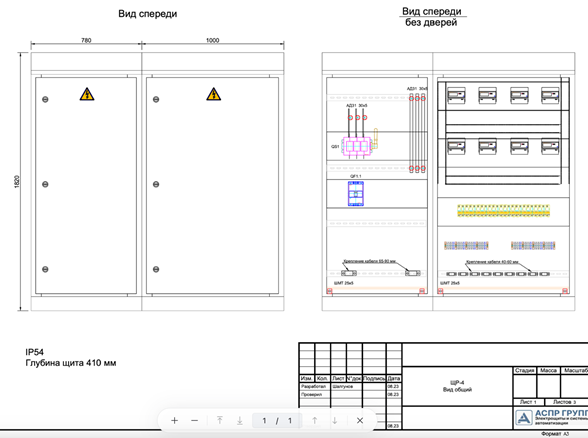

Для того, чтобы это все влезло в помещение Заказчика сначала был сделан чертеж внешнего вида электрощита.

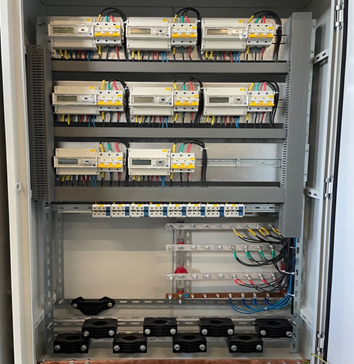

Далее уже сборка. В конце электрощит выглядит так.
Спецификация Щита учета на счетчиках НЕВА МТ 324:
|
Арт. |
Наименование |
Кол-во |
|
|
|
|
|
SRK01-100-400 |
Выключатель-разъединитель ВР32И-37А30220 400А IEK |
1 |
|
SVA30-3-0160 |
Авт. выкл. ВА88-35 3Р 160А 35кА ИЭК |
1 |
|
|
|
|
|
НЕВА МТ 324 1.0 A OS26 |
Счетчик электроэнергии трехфазный многотарифный (2 тарифа) НЕВА МТ 324 1.0 A OS26 3х230/400V 5(60)A оптопорт |
8 |
|
|
|
|
|
MVA40-3-032-C |
Авт.выкл. ВА 47-100 3Р 32А 10 кА х-ка С ИЭК |
8 |
|
|
|
|
|
КЛ-209 |
Кабельный киоск 1,5мм с монтажными панелями |
1 |
|
КЛ-211 |
Кабельный киоск 1,5мм с монтажными панелями |
1 |
|
КЛ-209 М.П. 730.200 |
Монтажная панель для КЛ цинк 2мм |
2 |
|
КЛ-211 М.П. 950х200 |
Монтажная панель для КЛ цинк 2мм |
5 |
|
КЛ П.У. 160х4х4 |
Перфоуголок 1800х32х32 цинк 2мм. |
4 |
|
КЛ П.Ш. 200х3х4х3 |
Перфо-швеллер 2000х30х40х30 цинк 2мм |
4 |
|
Ц.209.10 |
Цоколь для КЛ 209 высота 100мм сталь 2мм |
1 |
|
Ц.211.10 |
Цоколь для КЛ 211 высота 100мм сталь 2мм |
1 |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF Basic |
1 |
|
BHR2006 |
Кабельный держатель для крепления одножильных и многожильных кабелей, д.40-60 мм |
9 |
|
BHR2009 |
Кабельный держатель для крепления одножильных и многожильных кабелей, д.65-90 мм |
2 |
|
|
Дополнительная рама |
1 |
