Шкаф управления вентиляцией на ПЛК ОВЕН 160 и частотных преобразователях ESQ. Частотные преобразователи серии ESQ 770 с русифицированной панелькой управления.
Шкаф управления используется для регулирования вентиляторов охлаждения воды.

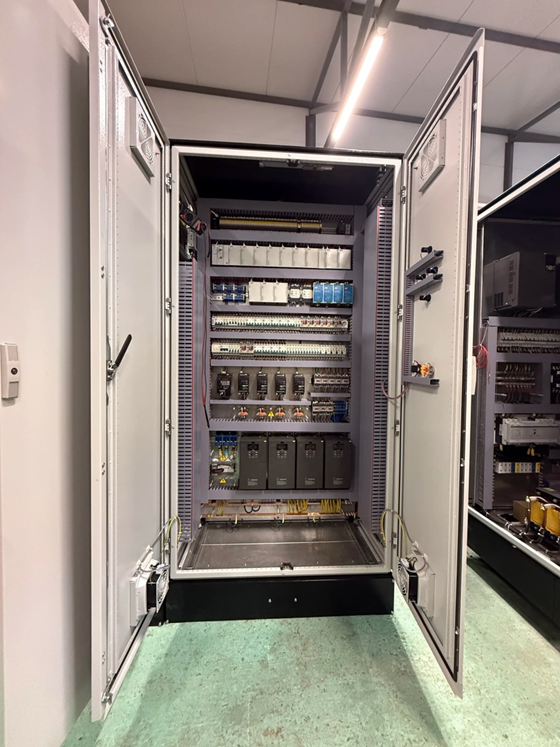

Ниже фотография электрощита ШУВ на ОВЕН:

Спецификация электрощита:
|
17019DEK |
Выключатель-разъединитель 3Р 125А ВН-102 |
1 |
DEKraft |
|
08.04.304487 |
Частотный преобразователь ESQ-230-4T-37K 37кВт 380-480В |
2 |
ESQ ПЧ/УПП |
|
08.04.000846 |
Выходной дроссель OCL-SN-037 37кВт |
2 |
ESQ ПЧ/УПП |
|
22113DEK |
Контактор 18А 220В АС3 1НО+1НЗ КМ-103 Dekraft |
4 |
DEKraft |
|
22103DEK |
Контактор 9А 220В АС3 1НО+1НЗ КМ-103 Dekraft |
4 |
DEKraft |
|
24117DEK |
Мех. блокировки для конт. КМ-102, КМ-103 9-32А БМ-03 |
3 |
DEKraft |
|
EDS-2008-ELP |
Компактный 8-портовый неуправляемый коммутатор 10/100 BaseT(X) Ethernet, QoS (MOXA) |
1 |
- |
|
NPort 5430 |
4-портовый преобразователь RS-422/485 в Ethernet (MOXA) |
1 |
- |
|
116100 |
Шлюз сетевой МКОН-24 |
2 |
ОВЕН |
|
90704 |
Модуль дискретного ввода МВ210-212 |
1 |
ОВЕН |
|
67615 |
Модуль дискретного ввода МВ210-202 |
1 |
ОВЕН |
|
87076 |
Модуль дискретного вывода МУ210-402 |
1 |
ОВЕН |
|
49001 |
Модуль аналогового ввода МВ110-224.8А |
1 |
ОВЕН |
|
69325 |
КОМПЛЕКТ РЕЗИСТОРОВ 49,9 ОМ, 10 ШТ. |
1 |
ОВЕН |
|
RFT2CO730LT |
Реле 2пер. 230VAC, 8A/240VAC со светодиодом и тест. кнопкой (SHENLER) |
15 |
- |
|
RFT2CO024LT |
Реле 2пер. 24VDC, 8A/240VAC со светодиодом и тест. кнопкой (SHENLER) |
11 |
- |
|
SRU08-E |
Колодка, винтовой зажим, на рейку DIN35/панель, для RFT2CO, 46.52, G2R-2, KRI2 (SHENLER) |
26 |
- |
|
SR20T |
Фиксатор пластиковый для реле RFT (SHENLER) |
26 |
- |
|
SR2P |
Шильдик маркировочный SR2P, пластик, белый, для SRU*, SRB*, SRC*-E, SRC*-ST (SHENLER) |
26 |
- |
|
4640016933945 |
Реле контроля напряжения РКН-3-15-15 AC230В/AC400BУХЛ4 |
1 |
МЕАНДР |
|
4640016938193 |
Реле защиты насосов РЗН-1М АС230В УХЛ4 |
2 |
МЕАНДР |
|
25004DEK |
Лампа комм. ADDS D22 ЖЕЛТЫЙ LED 220В ЛK-22 |
1 |
DEKraft |
|
28106DEK |
Силовой авт. выключатель 3P 100A 35кА ВА-332А |
2 |
DEKraft |
|
12305DEK |
Автоматический выключатель ВА-103 3P 16А C 6кА новый |
2 |
DEKraft |
|
12301DEK |
Автоматический выключатель ВА-103 3P 6А C 6кА новый |
1 |
DEKraft |
|
21230DEK |
Авт. выключатель защ. двиг. 3P 9,0-14,0A 15кА ВА-431 |
2 |
DEKraft |
|
21227DEK |
Авт. выключатель защ. двиг. 3P 2,5-4,0A 100кА ВА-431 |
2 |
DEKraft |
|
21226DEK |
Авт. выключатель защ. двиг. 3P 1,6-2,5A 100кА ВА-431 |
1 |
DEKraft |
|
12400DEK |
Автоматический выключатель ВА-103 1P+N 6А C 4.5кА новый |
1 |
DEKraft |
|
12269DEK |
Автоматический выключатель ВА-103 1P 6А C 6кА новый |
4 |
DEKraft |
|
12264DEK |
Автоматический выключатель ВА-103 1P 1А C 6кА новый |
3 |
DEKraft |
|
21269DEK |
Контакт доп. фронтальный 1НО+1НЗ для ВА-431 |
5 |
DEKraft |
|
ZB.M 1-220.80.60.IP66 |
Корпус в сборе Zetra Box M |
1 |
Zetra Box |
|
ZB.БП 220.60.IP31 |
Боковая панель с комплектом крепежа 2шт. |
1 |
Zetra Box |
|
ZB.К.80.60 |
Крыша |
1 |
Zetra Box |
|
ZB.Ц.К. |
Кронштейн цоколя, 4шт. |
2 |
Zetra Box |
|
ZB.Ц 1.10.80. |
Передние и задние элементы цоколя, 2шт. |
2 |
Zetra Box |
|
ZB.Ц 3.10.60. |
Боковые панели цоколя, 2шт. |
2 |
Zetra Box |
|
ZB.ПД.3.80.200 |
Панель на дно подвижная |
3 |
Zetra Box |
|
ZB.ВМ10.220.80 |
Панель монтажная |
1 |
Zetra Box |
|
ZB.СК.00 |
Соединительный комплект. |
1 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
2 |
Zetra Box |
|
ZB.ВМ2.60 |
Монтажный профиль 23х48,внешний уровень |
15 |
Zetra Box |
