Шкаф управления насосной станцией на DEKraft. Система управления на реле и контакторах. Система управления на реле используется, если так указано в техническом задании, такое можно встретить довольно редко, так как в последнее время стараются использоваться системы на ПЛК и сенсорных панелях.
Шкаф управления регулирует работу насосной станции на промышленном предприятии.

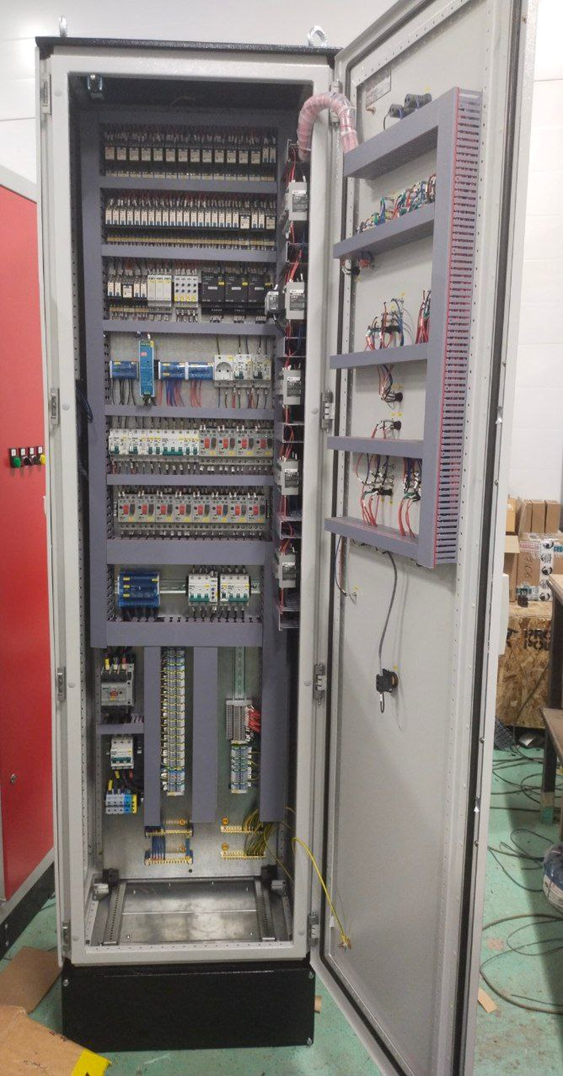

Ниже фотография электрощита ШУ насосной станцией на DEKraft:

Спецификация электрощита:
|
12311DEK |
Автоматический выключатель ВА-103 3P 63А C 6кА новый |
1 |
DEKraft |
|
22138DEK |
Контактор 65А 220В АС3 1НО+1НЗ КМ-103 Dekraft |
1 |
DEKraft |
|
22108DEK |
Контактор 12А 220В АС3 1НО+1НЗ КМ-103 Dekraft |
4 |
DEKraft |
|
22103DEK |
Контактор 9А 220В АС3 1НО+1НЗ КМ-103 Dekraft |
8 |
DEKraft |
|
24117DEK |
Мех. блокировки для конт. КМ-102, КМ-103 9-32А БМ-03 |
3 |
DEKraft |
|
24100DEK |
Приставка конт. доп. контакты 1НО+1НЗ лицевой установки ПК-03 |
2 |
DEKraft |
|
19695 |
Прибор контроля уровня жидкости БКК1-220 |
3 |
ОВЕН |
|
NDR-75-24 |
Блок питания, 24В, 5А, 120Вт |
1 |
MEAN WELL |
|
RKE4CO730LT |
Реле RKE4CO730LT, 4CO, 5A(250VAC/30VDC), 230VAC, мех. индикация, тест-кнопка с блокировкой, LED (SHENLER) |
1 |
- |
|
RKE4CO024LT |
Реле 4 перекл., 5A(250VAC/30VDC), 24VDC, LED, мех. инд., тест-кнопка (SHENLER) |
15 |
- |
|
SKC14-E |
Колодка дя реле для RKE4CO, RKF4CO, 10A(300V), черный, на рейку DIN35 (SHENLER) |
16 |
- |
|
SK36M |
Фиксатор , металл, для SKF*, SKB*, SKC*, SY*, STB08* (SHENLER) |
16 |
- |
|
SK4P |
Маркировочная планка (SHENLER) |
16 |
- |
|
RFT2CO024LT |
Реле 2пер. 24VDC, 8A/240VAC со светодиодом и тест. кнопкой (SHENLER) |
27 |
- |
|
SRU08-E |
Колодка, винтовой зажим, на рейку DIN35/панель, для RFT2CO, 46.52, G2R-2, KRI2 (SHENLER) |
27 |
- |
|
SR20T |
Фиксатор пластиковый для реле RFT (SHENLER) |
27 |
- |
|
SR2P |
Шильдик маркировочный SR2P, пластик, белый, для SRU*, SRB*, SRC*-E, SRC*-ST (SHENLER) |
27 |
- |
|
4640016936090 |
Реле попеременного включения нагрузки РВП-3-1 AC230В УХЛ4 |
3 |
МЕАНДР |
|
4640016936908 |
Реле времени РВЦ-1М ACDC24В/AC230В УХЛ4 |
4 |
МЕАНДР |
|
4640016933945 |
Реле контроля напряжения РКН-3-15-15 AC230В/AC400BУХЛ4 |
1 |
МЕАНДР |
|
SB5AS8442 |
Кнопка аварийн ост SB5 в сборе 22мм 40мм повернуть для возврат пластик 1НЗ |
1 |
Systeme Electric |
|
SBE102 |
Контактный блок 1 НЗ |
1 |
Systeme Electric |
|
SB4BD25 |
Переключатель SB4 в сборе модульный 22мм 2 позиции с фиксацией 1НО+1НЗ |
3 |
Systeme Electric |
|
SB4BW73731M5 |
Кн SB4 двойн в сборе модуль 22мм з"I"+сиг ламп+кр выст "О" металл 230ВАС 1НО+1НЗ |
9 |
Systeme Electric |
|
SB7EV08MP |
Сигнальная лампа SB7 моноблочная 22мм желтая LED 230В АС |
1 |
Systeme Electric |
|
SB7EV04MP |
Сигнальная лампа SB7 моноблочная 22мм красная LED 230В АС |
1 |
Systeme Electric |
|
XD22-6-Y-24VDC |
Светодиод с держателем желтый 6мм 24VDC IP65 (Daier) |
20 |
- |
|
XD22-6-G-24VDC |
Светодиод с держателем зеленый 6мм 24VDC IP65 (Daier) |
25 |
- |
|
XD22-6-R-24VDC |
Светодиод с держателем красный 6мм 24VDC IP65 (Daier) |
16 |
- |
|
12308DEK |
Автоматический выключатель ВА-103 3P 32А C 6кА новый |
1 |
DEKraft |
|
12305DEK |
Автоматический выключатель ВА-103 3P 16А C 6кА новый |
1 |
DEKraft |
|
12301DEK |
Автоматический выключатель ВА-103 3P 6А C 6кА новый |
1 |
DEKraft |
|
21229DEK |
Авт. выключатель защ. двиг. 3P 6,3-10,0A 100кА ВА-431 |
4 |
DEKraft |
|
21228DEK |
Авт. выключатель защ. двиг. 3P 4,0-6,3A 100кА ВА-431 |
1 |
DEKraft |
|
21227DEK |
Авт. выключатель защ. двиг. 3P 2,5-4,0A 100кА ВА-431 |
1 |
DEKraft |
|
21226DEK |
Авт. выключатель защ. двиг. 3P 1,6-2,5A 100кА ВА-431 |
4 |
DEKraft |
|
21225DEK |
Авт. выключатель защ. двиг. 3P 1,0-1,6A 100кА ВА-431 |
2 |
DEKraft |
|
12269DEK |
Автоматический выключатель ВА-103 1P 6А C 6кА новый |
5 |
DEKraft |
|
16050DEK |
АВДТ 1Р+N 6А 30мА тип AC х-ка C ДИФ-103 4.5кА нов. |
4 |
DEKraft |
|
18100DEK |
Контакт дополнительный для ВА-101 нов. |
4 |
DEKraft |
|
21269DEK |
Контакт доп. фронтальный 1НО+1НЗ для ВА-431 |
12 |
DEKraft |
|
ZB.M 1-200.60.40.IP54 |
Корпус в сборе Zetra Box M |
1 |
Zetra Box |
|
ZB.БП 200.40.IP54 |
Боковая панель с комплектом крепежа 2шт. |
1 |
Zetra Box |
|
ZB.К.60.40 |
Крыша |
1 |
Zetra Box |
|
ZB.Ц.К. |
Кронштейн цоколя, 4шт. |
1 |
Zetra Box |
|
ZB.Ц 1.10.60. |
Передние и задние элементы цоколя, 2шт. |
2 |
Zetra Box |
|
ZB.Ц 3.10.40. |
Боковые панели цоколя, 2шт. |
2 |
Zetra Box |
|
ZB.ПД.3.60.200 |
Панель на дно подвижная |
2 |
Zetra Box |
|
ZB.ВМ10.200.60 |
Панель монтажная |
2 |
Zetra Box |
|
ZB.ВМ2.60 |
Монтажный профиль 23х48,внешний уровень |
2 |
Zetra Box |
|
ZB.ВМ2.40 |
Монтажный профиль 23х48,внешний уровень |
14 |
Zetra Box |
