Шкаф управления очистными сооружениями нужен для управления станцией без присутствия оператора. Такие шкафы мы собираем на ПЛК ОВЕН, так как они себя зарекомендовали как надежный бренд и чаще всего находятся в наличии.
В данном электрощите нет преобразователей частоты, все на управлении прямым пуском через контактор. Производителем автоматических выключателей принят DEKraft.

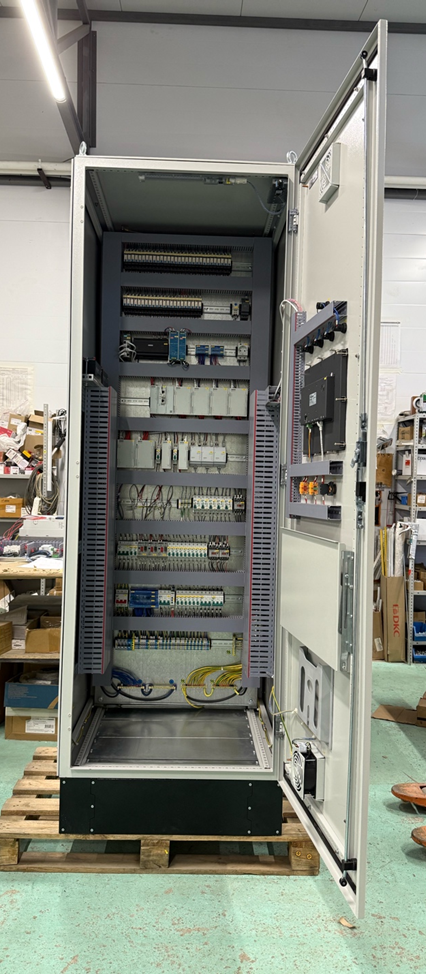

Ниже фотография шкафа управления очистными сооружениями ШУОС:

Спецификация электрощита:
|
Вводные аппараты |
|
|
|
|
17012DEK |
Выключатель-разъединитель 3Р 100А ВН-102 |
1 |
DEKraft |
|
Управление |
|
|
|
|
22103DEK |
Контактор 9А 220В АС3 1НО+1НЗ КМ-103 Dekraft |
3 |
DEKraft |
|
IDD751M21E |
Частотный преобразователь, 1ф, 220В, 0.75кВт (INNOVERT) |
2 |
- |
|
CMT2108X2 |
Панель оператора 10" (Weintek) |
1 |
- |
|
136487 |
Контроллер логический программируемый ПЛК210- 12-CS |
1 |
ОВЕН |
|
76264 |
Модуль аналогового ввода МВ210-101 |
1 |
ОВЕН |
|
90704 |
Модуль дискретного ввода МВ210-212 |
1 |
ОВЕН |
|
87076 |
Модуль дискретного вывода МУ210-402 |
1 |
ОВЕН |
|
116100 |
Шлюз сетевой МКОН-24 |
1 |
ОВЕН |
|
36957 |
Источник питания с резервированием ИБП60Б-Д9- 24 |
1 |
ОВЕН |
|
82011 |
Свинцово-кислотный герметичный аккумулятор 12В/7Ач |
2 |
ОВЕН |
|
4640016933945 |
Реле контроля напряжения РКН-3-15-15 AC230В/AC400BУХЛ4 |
1 |
МЕАНДР |
|
RFT2CO024LT |
Реле 2пер. 24VDC, 8A/240VAC со светодиодом и тест. кнопкой (SHENLER) |
15 |
- |
|
SR20T |
Фиксатор пластиковый для реле RFT (SHENLER) |
15 |
- |
|
SR2P |
Шильдик маркировочный, пластик, белый, для SRU*, SRB*, SRC*-E, SRC*-ST (SHENLER) |
15 |
- |
|
SRU08-E |
Колодка, винтовой зажим, на рейку DIN35/панель, для RFT2CO, 46.52, G2R-2, KRI2 (SHENLER) |
15 |
- |
|
TSX-U-5T |
Промышленный неуправляемый коммутатор U-5T, 5 портов 10/100Base-T(X) RJ45, монтаж на динрейку TSX EKF |
1 |
EKF |
|
NDR-75-24 |
Блок питания, 24В, 3.2А, 76.8Вт |
2 |
MEAN WELL |
|
25051DEK |
Перекл. на 2 фикс. полож. I-O станд. ручка ПЕ-22 |
1 |
DEKraft |
|
25100DEK |
Контакт доп. для устр. упр. и сигн. 1 НО ДК-22 |
1 |
DEKraft |
|
SB5AS8442 |
Кнопка аварийн ост SB5 в сборе 22мм 40мм повернуть для возврат пластик 1НЗ |
1 |
Systeme Electri c |
|
SBE102 |
Контактный блок 1 НЗ |
1 |
Systeme Electri c |
|
25015DEK |
Выкл. кноп. ABLF D22 ЖЕЛТЫЙ 220В ВK-22 |
1 |
DEKraft |
|
25004DEK |
Лампа комм. ADDS D22 ЖЕЛТЫЙ LED 220В ЛK-22 |
1 |
DEKraft |
|
25065DEK |
Лампа комм. ADDS D22 LED зел. 24В AC/DC ЛK-22 |
3 |
DEKraft |
|
25066DEK |
Лампа комм. ADDS D22 LED кр. 24В AC/DC ЛK-22 |
1 |
DEKraft |
|
Групповые аппараты |
|
|
|
|
21227DEK |
Авт. выключатель защ. двиг. 3P 2,5-4,0A 100кА ВА- 431 |
2 |
DEKraft |
|
21226DEK |
Авт. выключатель защ. двиг. 3P 1,6-2,5A 100кА ВА- 431 |
1 |
DEKraft |
|
12307DEK |
Авт. выкл. 3Р 25А х-ка C ВА-103 6кА нов. |
1 |
DEKraft |
|
12305DEK |
Авт. выкл. 3Р 16А х-ка C ВА-103 6кА нов. |
3 |
DEKraft |
|
12301DEK |
Авт. выкл. 3Р 6А х-ка C ВА-103 6кА нов. |
1 |
DEKraft |
|
12400DEK |
Авт. выкл. 1+N 6А х-ка C ВА-103 4,5кА нов. |
3 |
DEKraft |
|
12269DEK |
Авт. выкл. 1Р 6А х-ка C ВА-103 6кА нов. |
6 |
DEKraft |
|
21269DEK |
Контакт доп. фронтальный 1НО+1НЗ для ВА-431 |
3 |
DEKraft |
|
Комплектующие шкафа |
|
|
|
