Установили электрощит шириной 1600мм на улицу на базе рубильника КЭАЗ и автоматов CHINT.
Ошиновку взяли алюминиевую из-за ценовых соображений, кроме того шкаф находится на стройплощадке в проходном месте.
Корпус электрощита DKC. Номинальный ток 1600А.
Высота шин сделана так, чтобы автоматы было легко подключить несмотря на кол-во подходящих кабелей.

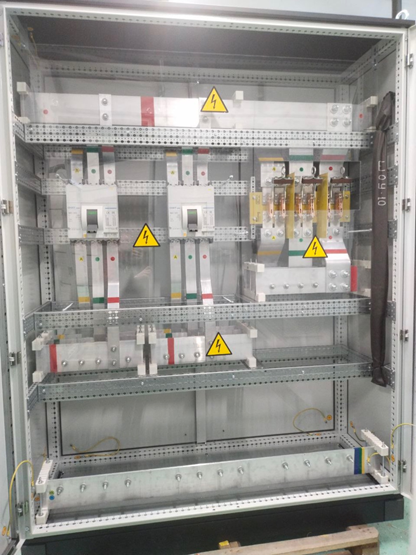

Ниже фотография электрощита на CHINT:
Спецификация электрощита:
|
Вводные аппараты |
|
|
|
|
119866 |
РЕ19-44-31150-2000А-ИП-Л-УХЛ3 |
1 |
КЭАЗ |
|
Групповые автоматы |
|
|
|
|
263073 |
Авт. выкл. NM8N-1600S TM 3P 1600А 50кА с рег. термомаг. расцепителем (R) |
1 |
CHINT |
|
263072 |
Авт. выкл. NM8N-1600S TM 3P 1250А 50кА с рег. термомаг. расцепителем (R) |
1 |
CHINT |
|
Комплектующие шкафа |
|
|
|
|
R5NKTB166 |
Крыша и основание RAL9005 с направляющими для корпусов CQE N, ШхГ 1600х600 мм, комплект |
1 |
DKC |
|
R5NKMN20 |
Стойки вертикальные RAL7035 для корпусов CQE N, В=2000 мм, комплект - 4 шт. |
1 |
DKC |
|
R5NCPE20160 |
Дверь сплошная двухстворчатая для корпусов CQE N, ВхШ 2000х1600 мм |
1 |
DKC |
|
R5NCRE20160 |
Панель задняя для корпусов CQE N, ВхШ 2000х1600 мм |
1 |
DKC |
|
R5NLE2062 |
Панели боковые для корпусов CQE N, ВхГ 2000х600 мм, комплект - 2 шт. |
1 |
DKC |
|
R5NBP01B |
Углы цоколя с пластиковыми заглушками для корпусов CQE & CQE N, В=100 мм, RAL9005, комплект - 4 шт. |
1 |
DKC |
|
R5NFPB60 |
Панели цоколя для корпусов CQE & CQE N, ШхГ 600 мм, В=100 мм, RAL9005, комплект - 2 шт. |
1 |
DKC |
|
R5NFPB160 |
Панели цоколя для корпусов CQE & CQE N, ШхГ 1600 мм, В=100 мм, RAL9005, комплект - 2 шт. |
1 |
DKC |
|
R5NPDL600 |
Рейка широкая боковая для корпусов CQE & CQE N, Ш=600 мм, упаковка - 4 шт. |
4 |
DKC |
|
R5NPDF1600 |
Рейка широкая поперечная для корпусов CQE & CQE N, Ш=1600 мм, упаковка - 4 шт. |
2 |
DKC |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
1 |
DKC |
|
SQ0814-0011 |
Кабельный ввод мембранный КВМ-6, ТЭП, RAL7035, IP66, 6 вводов TDM |
4 |
DKC |
|
Система соединений |
|
|
|
|
АД31т10×120 |
Алюминиевая шина (алюминий) АД31т 10×120, цена за 4 метра |
2 |
Ошиновка |
|
АД31т10×80 |
Алюминиевая шина (алюминий) АД31т 10×80, цена за 4 метра |
2 |
Ошиновка |
|
АД31т10×60 |
Алюминиевая шина (алюминий) АД31т 10×60, цена за 4 метра |
2 |
Ошиновка |
|
YIS40-3-270 |
Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 270 мм IEK |
8 |
IEK |
|
YIS40-1000 |
Изолятор соединительных шпилек 1000 мм для ИШП IEK |
3 |
IEK |
|
YIS11-35-10-B |
Изолятор SM35 (М8) силовой с болтом IEK |
20 |
IEK |
|
YNN21-10-100 |
Шина PEN "земля-ноль" 8х12мм 10/2 (10групп/креп по краям) IEK |
2 |
IEK |
