Одна довольно известная сеть магазинов уже не первый раз размещает заказ на ВРУ для нового магазина. Каждый раз, когда собираем такие щиты очень интересно приехать и посмотреть на магазин, так как щиты довольное специфические.
Ранее подобные электрощиты заказывались полностью на ABB, но отходящие линии было принято решение поменять на ДКС, так как он в доступе в России.
Вводную группу оставили на ABB – автомат XT1B 160 TMD 160-1600 F F.
Обычно заказчики магазины очень стеснены по месту для установки ВРУ и этот щит не стал исключением. Лучше конечно такие электрощиты делать чуть шире и глубже для удобства подключения отходящих кабелей.

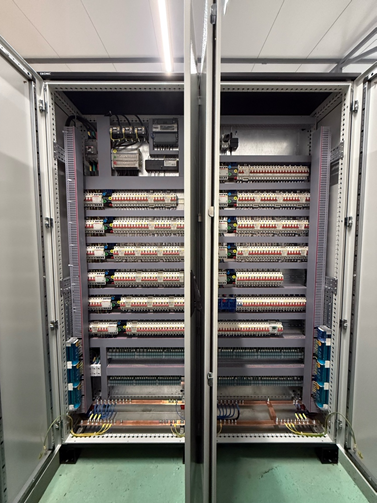

Ниже фотография электрощита ВРУ в БЦ:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
1SDA066809R1 |
Выключатель автоматический трехполюсный XT1B 160 TMD 160-1600 F F |
2 |
ABB |
|
Меркурий 236 АRT-03 PQRS |
Счетчик Меркурий 236 АRT-03 PQRS 3*230/400 В, 5(10) А, 0,5S/1,0, оптопорт, RS-485 (Инкотекс) |
2 |
- |
|
VR-007.4 |
WiFi роутер VR-007.4 |
1 |
- |
|
VR-004 |
Преобразователь интерфейса USB-RS485 VR-004 |
1 |
- |
|
ITT20-2-05-0200 |
Трансформатор тока ТТИ-30 200/5А 5ВА 0,5 IEK |
6 |
IEK |
|
kki2-1 |
Коробка клеммная испытательная переходная ККИ2-1 (латунь) EKF |
2 |
EKF |
|
1SFL527002R1311 |
Контактор AF205-30-11-13 205А AC3, катушка 100-250В AC/DC |
2 |
ABB |
|
1SAE351111R0640 |
Контактор модульный (63А АС-1, 4НО), катушка 230В AC/DC |
11 |
ABB |
|
1SBE121111R0620 |
Контактор модульный (20А АС-1, 2НО), катушка 230В AC/DC |
2 |
ABB |
|
EA02.002.001 |
Реле времени суточное PCZ-521 |
1 |
Евроавтоматика |
|
ОС0000002215 |
Трансформатор понижающий ОСО-0.25-09 220/24В УХЛ3 (ФКУ ИК-1 (Кострома)) |
1 |
- |
|
ICL-16R |
Ограничитель пускового тока, 16А |
28 |
MEAN WELL |
|
23895DEK |
Промежуточное реле 4 конт. с LED инд. 5А 24В AC ПР-102 |
1 |
DEKraft |
|
23953DEK |
Разъем для крепления на DIN-рейку пром. реле ПР-102 4 конт. (3-5)А РР-102 |
1 |
DEKraft |
|
MD125H-3PC125 |
Автоматический выключатель модульный YON max типа MD125H, 10кА, 3 полюса, хар-ка C, 125А |
1 |
DKC |
|
MD63N-3PC63 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 3 полюса, хар-ка C, 63А |
11 |
DKC |
|
MD63N-3PC32 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 3 полюса, хар-ка C, 32А |
1 |
DKC |
|
MD63N-3PC25 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 3 полюса, хар-ка C, 25А |
5 |
DKC |
|
MD63N-3PC16 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 3 полюса, хар-ка C, 16А |
3 |
DKC |
|
MD63N-3PC10 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 3 полюса, хар-ка C, 10А |
14 |
DKC |
|
MD63N-2PC10 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 2 полюса, хар-ка C, 10А |
1 |
DKC |
|
MD63N-1PC40 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 1 полюс, хар-ка C, 40А |
1 |
DKC |
|
MD63N-1PC32 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 1 полюс, хар-ка C, 32А |
1 |
DKC |
|
MD63H-1PD20 |
Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка D, 20А |
1 |
DKC |
|
MD63N-1PC16 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 1 полюс, хар-ка C, 16А |
3 |
DKC |
|
MD63N-1PC10 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 1 полюс, хар-ка C, 10А |
23 |
DKC |
|
MD63N-1PC6 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 1 полюс, хар-ка C, 6А |
14 |
DKC |
|
MDR63N-1N2C16-A |
Автоматический выключатель дифференциального тока YON max типа MDR, 1P+N, 30mA, 16A, хар-ка C, 6kA, тип А |
112 |
DKC |
|
R5KTB126 |
Крыша и основание RAL7011 для корпусов CQE, ШхГ 1200х600 мм, комплект |
1 |
DKC |
|
R5KMN22 |
Стойки вертикальные RAL7035 для корпусов CQE, В=2200 мм, комплект - 4 шт. |
1 |
DKC |
|
R5CPE22120 |
Дверь сплошная двухстворчатая для корпусов CQE, ВхШ 2200х1200 мм |
1 |
DKC |
|
R5CRE22120 |
Панель задняя для корпусов CQE, ВхШ 2200х1200 мм |
1 |
DKC |
|
R5LE2262 |
Панели боковые для корпусов CQE, ВхГ 2200х600 мм, комплект - 2 шт. |
1 |
DKC |
|
R5PCE22120 |
Монтажная плата для корпусов CQE, ВхШ 2200х1200 мм |
1 |
DKC |
|
R5NBP01 |
Комплект угловых элементов с пластиковыми заглушками, В =100 мм, 1 кмп = 4 шт. |
1 |
DKC |
|
R5NFP120 |
Панели цоколя для корпусов CQE & CQE N, ШхГ 1200 мм, В=100 мм, RAL7011, комплект - 2 шт. |
1 |
DKC |
|
R5NFP60 |
Панели цоколя для корпусов CQE & CQE N, ШхГ 600 мм, В=100 мм, RAL7011, комплект - 2 шт. |
1 |
DKC |
|
R5NPDL600 |
Рейка широкая боковая для корпусов CQE & CQE N, Ш=600 мм, упаковка - 4 шт. |
2 |
DKC |
|
R5NPDF1200 |
Рейка широкая поперечная для корпусов CQE & CQE N, Ш=1200 мм, упаковка - 4 шт. |
0,5 |
DKC |
|
02140R |
DIN-рейка перфорированная OMEGA 3F, 35х7,5мм. |
11 |
DKC |
|
01131RL |
Короб перфорированный, серый RL6 120x80 |
10 |
DKC |
|
01107RL |
Короб перфорированный, серый RL6 40x60 |
15 |
DKC |
