Лаборатория заказала у нас щит для своего стенда. Сроки были максимально сжатые – всего 5 дней на закупку и сборку. Документацию предоставил Заказчик.
Основное оборудование EKF – мы его взяли, потому что оно всегда в наличии и нет никаких проблем его приобрести. Для управления блок и панель ОВЕН – среда разработки интуитивно понятна и просто в осваивании.

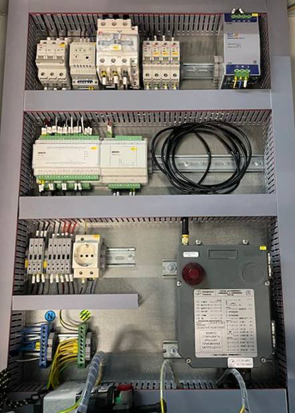

Фотография готового электрощита.
Спецификация ГРЩ:
|
Арт. |
Наименование |
Произв. |
|
mcb10-3-50C-av |
Выключатель автоматический AV-10 3P 50A (C) 10kA EKF AVERES |
EKF |
|
mcb6-1-06C-av |
Выключатель автоматический AV-6 1P 6A (C) 6kA EKF AVERES |
EKF |
|
ctr-s-40-220 |
Контактор КМЭ малогабаритный 40А 220В NO+NC EKF PROxima |
EKF |
|
|
Реле напряжения трехфазное РНПП-311 3425600311 Новатек-Электро |
- |
|
351109 |
Клеммник с держ. предохр. (5x20, 5x25) на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
Klemsan |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
Klemsan |
|
SQ0738-0105 |
Плавкая вставка ВПТ6-5 0,5А 250В TDM упак (10 шт.) |
- |
|
SQ0738-0110 |
Плавкая вставка ВПТ6-10 2А 250В TDM упак (10 шт.) |
- |
|
SQ0738-0112 |
Плавкая вставка ВПТ6-12 4А 250В TDM упак (10 шт.) |
- |
|
ПР102-24.2416.06.2 |
ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов |
- |
|
ПРМ-24.1 |
ПРМ модули расширения для программируемых реле |
- |
|
ПРМ-24.3 |
ПРМ модули расширения для программируемых реле |
- |
|
СП310-Б |
СП3хх сенсорные панели оператора 7-15” с Modbus |
- |
|
284548 |
OptiPower DR-120-24-1 |
КЭАЗ Optima |
|
ELM025 |
Светильник светодиодный щитовой 220В, 5Вт магнит EKF PROxima |
EKF |
|
mdse-47-pro |
Розетка РДЕ-47 240В (под евро вилку с заземлением) EKF PROxima |
EKF |
|
ledm-ad16-y-65 |
Матрица светодиодная AD16-22HS желтый 230 В AC IP65 EKF PROxima |
EKF |
|
ledm-ad16-g-65 |
Матрица светодиодная AD16-22HS зеленый 230 В AC IP65 EKF PROxima |
EKF |
|
XB4BD3F |
Исполнительный механизм переключателя ХB4 на 3 положения с фиксацией, без подсветки с короткой ручкой EKF PROxima |
EKF |
|
XB4BD3 |
Исполнительный механизм переключателя ХB4 на 3 положения возвратный без фиксации, без подсветки с короткой ручкой EKF PROxima |
EKF |
|
XB4BZ01 |
База для арматуры управления XB4 металлическая EKF PROxima |
EKF |
|
pbn-xb-2-no |
Контакт дополнительный XB-2 NO зеленый EKF PROxima |
EKF |
|
304130 |
Клеммник на DIN-рейку 4мм.кв. (серый); AVK4 |
Klemsan |
|
444120 |
Концевой сегмент на клеммники AVK(2,5-10)/ AVK RD (2,5-4), (серый); NPP 2,5-10 |
Klemsan |
|
495219 |
Упор на DIN-рейку MR35, (серый); KD 7 |
Klemsan |
|
496300 |
Маркировка клеммных групп на KD7, (прозр.); ME 3 |
Klemsan |
|
YKM42-04-54-P |
PRO Корпус метал. ЩМП-4-2 (800х650х250) У1 IP54 IEK |
IEK |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
EKF |
|
SQ0814-0010 |
КАБЕЛЬНЫЙ ВВОД МЕМБРАННЫЙ КВМ-16 TDM |
- |
|
01127RL |
Короб перфорированный, серый RL6 40x80 |
DKC |
|
02140 |
Дин-рейка перфорированная OMEGA 3F, 35х7,5мм. |
DKC |
|
Разьемы |
- |
