Заказчик попросил нас собрать наиболее надежный ШУД для управления двигателем 3 кВт, мы выбрали оборудование ABB и реле контроля напряжения МЕАНДР.
На удивление рынок удивляет обилием возможности покупки оборудования ABB, несмотря на все запреты.
На фото можно увидеть простую сборку из автомата серии S200, автомата защиты двигателя и контактора фирмы ABB.

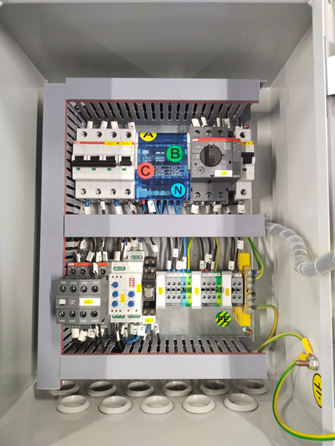

Ниже предоставлена фото готового электрощита:
Спецификация электрощита ШУД:
|
Описание |
Номер для заказа |
Производитель |
Общ. количество (число штук) |
|
Блок контактный дополнительный CA4-22E (2НО+2НЗ) для контакторов AF09…AF38 |
1SBN010140R1022 |
ABB |
1 |
|
Контактор 7,5кВт/380-400В, AC-3 - 18А/380В, AC-1 - 30А/220-400В, катушка ~24В/=24В, 1 НО доп. контакт, винтовые клеммы |
1SBL177001R1110 |
ABB |
1 |
|
Реле контроля напряжения; 2 ПК; AC230В/AC400B; УХЛ4 |
4640016933945 |
Меандр |
1 |
|
Упор на DIN-рейку MR35; серый |
495059 |
Klemsan |
16 |
|
Маркировка клеммных групп на KD4; серый |
49612A |
Klemsan |
4 |
|
Шины на DIN-рейку в корпусе, 4х7, 3L+PEN |
YND10-4-07-100 |
IEK |
1 |
|
Шина PE "земля" на DIN-изоляторе ШНИ-8х12-12-Д-Ж |
YNN10-812-12D-K05 |
IEK |
1 |
|
Проходная клемма 2,5-4мм2; винтовое соединение; земля |
334450 |
Klemsan |
2 |
|
Проходная клемма 4мм2; винтовое соединение; серый |
304210RP |
Klemsan |
8 |
|
Проходная клемма 4мм2; винтовое соединение; синий |
304211RP |
Klemsan |
1 |
|
Автоматический выключатель, 3-полюса, In 20A, характеристика срабатывания C |
2CDS253001R0204 |
ABB |
1 |
|
Вспомогательный контакт, 1НО + 1НЗ, боковой монтаж |
1SAM201902R1001 |
ABB |
1 |
|
Автоматический выключатель для защиты электродвигателей 5.5кВт, тепловой расцепитель 8 … 12A, отключающая способность КЗ 50kA |
1SAM350000R1012 |
ABB |
1 |
|
Автоматический выключатель, 1-полюс, In 6A, характеристика срабатывания C |
2CDS251001R0064 |
ABB |
1 |
|
Сигнальная лампа со встроенным светодиодом, белый, ~220В |
1SFA619403R5238 |
ABB |
1 |
|
Сигнальная лампа со встроенным светодиодом, зеленый, ~220В |
1SFA619403R5232 |
ABB |
1 |
|
Сигнальная лампа со встроенным светодиодом, красный, ~220В |
1SFA619403R5231 |
ABB |
1 |
|
Кнопка грибовидная (корпус) красная, 60 мм, с фиксацией, возврат поворотом |
1SFA611513R1001 |
ABB |
1 |
|
Контактный блок для фронтального монтажа, НЗ контакт |
1SFA611610R1010 |
ABB |
1 |
|
Контактный блок для фронтального монтажа, НО контакт |
1SFA611610R1001 |
ABB |
1 |
|
Монтажная колодка на три блока |
1SFA611605R1100 |
ABB |
1 |
|
Кнопка компактная, красная, металл., без фиксации, заподлицо, 1НЗ |
1SFA619100R3041 |
ABB |
1 |
|
Кнопка компактная, зеленая, металл., без фиксации, заподлицо, 1НО |
1SFA619100R3012 |
ABB |
1 |
|
Дин-рейка перфорированная OMEGA 3F, 35х7,5мм. |
02140 |
ДКС |
5 |
|
Короб перфорированный, серый RL6 25x40 |
01163RL |
ДКС |
7 |
|
Корпус металлический настенный с М/П 500x400x220мм (ВхШхГ); IP54; У2 |
YKM40-02-54 |
IEK |
1 |
