Шкаф управления на преобразователях частоты Prompower, которые все чаще встречаются на рынке России. Частотные преобразователи зарекомендовали себя на рынке насосов и тяжелого оборудования.
Ошиновка сделана проводом и гибкой шиной. Корпуса взяты исполнения IP54.
Корпус электрощита DKC, ошиновка медь.
Управление без контроллера, так как сделано на внешние клеммы оборудования.
Система управления распределенная и установлена в диспетчерской.

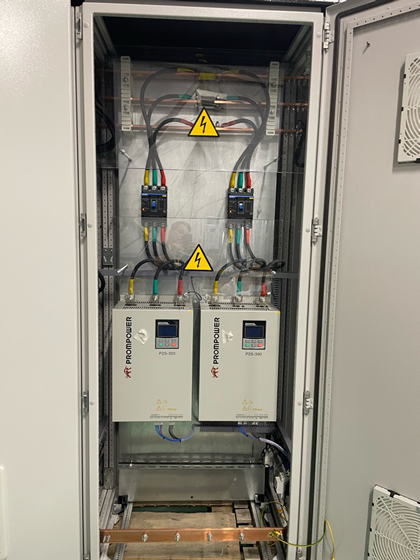

Ниже фотография электрощита ШУД:
Спецификация щита управления:
|
Арт. |
Наименование |
Произв. |
|
PG2RVSR700AC230 |
Ультратонкое реле PG2RV-SR700 AC230, винтовые клеммы, номинальный ток 6А, управление 220VAC |
- |
|
P2S-300-4-132-B |
Устройство плавного пуска PROMPOWER P2S-300-4-132-B, номинальное напряжение 380 В, мощность 132 кВт, номинальный ток 260 А, встроенный байпас (обводной контактор), встроенный Modbus RTU (RS485), встроенная LCD панель управления, степень защиты IP20 |
- |
|
P2S-300-4-90-B |
Устройство плавного пуска PROMPOWER P2S-300-4-90-B, номинальное напряжение 380 В, мощность 90 кВт, номинальный ток 180 А, встроенный байпас (обводной контактор), встроенный Modbus RTU (RS485), встроенная LCD панель управления, степень защиты IP20 |
- |
|
PD310-A4055B |
Преобразователь частоты PROMPOWER PD310-A4055B, номинальная мощность 5,5/7,5 кВт, напряжение питания 380 В, 3 фазы, номинальный ток 13/17 А, степень защиты IP20, встроенный ЭМС фильтр, встроенный тормозной модуль (прерыватель), встроенная панель управления, встроенный протокол Modbus RTU (RS485), 5 дискретных входов, 1 дискретный выход, 2 аналоговых входа (0-10 В, 0/4-20 мА), 1 аналоговый выход (0-10 В, 0/4-20 мА), 1 релейный выход, дискретные входы NPN/PNP |
- |
|
PD310IO1 |
PD310IO1 Модуль расширения входов/выходов (4xDI (NPN/PNP), 1xDO (NPN), 2xRLO, 1xTh (KTY84, PT100, PT1000), 1xAO (0...10V, 0/4...20mA), 1xAI (0...10V, 0/4...20mA)) |
- |
|
304130 |
Клеммник на DIN-рейку 4мм.кв. (серый); AVK4 |
Klemsan |
|
444120 |
Концевой сегмент на клеммники AVK(2,5-10)/ AVK RD (2,5-4), (серый); NPP 2,5-10 |
Klemsan |
|
495219 |
Упор на DIN-рейку MR35, (серый); KD 7 |
Klemsan |
|
496300 |
Маркировка клеммных групп на KD7, (прозр.); ME 3 |
Klemsan |
|
R5KMN20 |
Стойки вертикальные RAL7035 для корпусов CQE, В=2000 мм, комплект - 4 шт. |
DKC |
|
R5KTB86 |
Крыша и основание RAL7011 для корпусов CQE, ШхГ 800х600 мм, комплект |
DKC |
|
R5BP01 |
Комплект угловых элементов с пластиковыми заглушками, В =100 мм, 1 кмп = 4 шт. ( Возможна замена на R5NBP01 ) |
DKC |
|
R5CPE2080 |
Дверь сплошная для корпусов CQE, ВхШ 2000х800 мм |
DKC |
|
R5CRE2080 |
Панель задняя для корпусов CQE, ВхШ 2000х800 мм |
DKC |
|
R5LE2062 |
Панели боковые для корпусов CQE, ВхГ 2000х600 мм, комплект - 2 шт. |
DKC |
|
R5NKE65 |
Комплект для объединения шкафов CQE N бок о бок, 1 кмп. – 8 шт. |
DKC |
|
R5PCE2080 |
Монтажная плата для корпусов CQE, ВхШ 2000х800 мм |
DKC |
|
R5PD800 |
Рейка боковая Г=800 мм, 1кмп=2шт. |
DKC |
|
R5PW800 |
Рейка поперечная Ш=800мм, 1кмп=2шт |
DKC |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
EKF |
|
SQ0814-0011 |
Кабельный ввод мембранный КВМ-6, ТЭП, RAL7035, IP66, 6 вводов TDM |
- |
|
SQ0814-0010 |
Кабельный ввод мембранный КВМ-16, ТЭП, RAL7035, IP54, 16 вводов TDM |
- |
|
М1т10×50 |
Медная шина ШМТЛ (медь) М1т 10×50, цена за 4 метра |
Ошиновка |
|
YIS40-3-270 |
Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 270 мм IEK |
IEK |
|
YIS40-2-180 |
Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 мм IEK |
IEK |
|
YIS40-60 |
Изолятор соединительных шпилек 60 мм для ИШП (к-т 2 шт) IEK |
IEK |
|
YIS11-35-10 |
Изолятор SM35 (М8) силовой IEK |
IEK |
|
YNN21-10-100 |
Шина PEN "земля-ноль" 8х12мм 10/2 (10групп/креп по краям) IEK |
IEK |
|
SMG-17 |
ШМГИ 3x32x1 EKF PROxima |
EKF |
|
ПуГВ 1х95 Провод силовой ПуГВ нг(А)-LS 1х95 |
ПуГВ 1х95 Провод силовой ПуГВ нг(А)-LS 1х95 |
- |
|
ПуГВ 1х4 Провод силовой ПУГВнг(А)-LS 1х4 |
ПуГВ 1х4 Провод силовой ПУГВнг(А)-LS 1х4 |
- |
|
Провод силовой ПуГВнг(А)-LS 1х0.75 |
Провод силовой ПуГВнг(А)-LS 1х0.75 |
- |
