Заказ пришел из Сибири на поставку по очень «туманному» заданию на сборку щита управления краном (их было несколько на самом деле). Проблема была в согласовании списка сигналов и режимов управления ПЧ. Многие преобразователи частоты просто не подходили по функционалу, который нужен Заказчику (режимы 25/50 и тд).
Выбрали преобразователь частоты ESQ A3000 – несмотря на высокую цену он подошел.

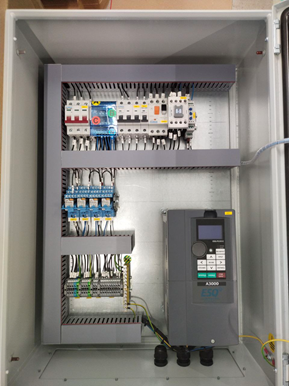

Ниже предоставлена фото готового электрощита.
Спецификация электрощита:
|
Описание |
Номер для заказа |
Производитель |
Общ. количество (число штук) |
|
Миниатюрное реле, 2 ПК, 8А, катушка ~230В. |
55.32.8.230.0040 |
FINDER |
4 |
|
Розетка для реле 55.34, 55.32, 85.02, 85.04 и модулей 99.02, 86.30 с раздельными контактами; с пластиковым фиксатором; винтовые зажимы; синяя; 10А |
94049SPA |
FINDER |
5 |
|
Контактор, AC-3: 9А/380 В, катушка 220 В, 50 Гц, допконтакты 1НО |
13.01.01.000659 |
Hyundai |
1 |
|
Контактор, AC-3: 50А/380 В, катушка 220 В, 50 Гц, допконтакты 2НО+2НЗ |
13.01.01.000479 |
Hyundai |
1 |
|
Реле контроля напряжения; 2 ПК; AC230В/AC400B; УХЛ4 |
4640016933945 |
Меандр |
1 |
|
Упор на DIN-рейку MR35; серый |
495059 |
Klemsan |
15 |
|
Маркировка клеммных групп на KD4; серый |
49612A |
Klemsan |
5 |
|
Шины на DIN-рейку в корпусе, 4х7, 3L+PEN |
YND10-4-07-100 |
IEK |
1 |
|
Шина PE "земля" на DIN-изоляторе ШНИ-8х12-12-Д-Ж |
YNN10-812-12D-K05 |
IEK |
1 |
|
Проходная клемма 0,5-16мм2; винтовое соединение; земля |
334200 |
Klemsan |
3 |
|
Проходная клемма 16мм2; винтовое соединение; серый |
304240 |
Klemsan |
9 |
|
Проходная клемма 16мм2; винтовое соединение; синий |
304241 |
Klemsan |
1 |
|
Проходная клемма 2,5 мм2; винтовое соединение; серый |
304120RP |
Klemsan |
11 |
|
Преобразователь частоты 18,5/22кВт; 380В (-15-20%); 38/45А; IP20; тяжёлая |
ESQ-A3000-043-18.5K/22KF |
ESQ |
1 |
|
Автоматический выключатель защиты двигателя, 3 полюсный, электромагнитный расцепитель 416А, тепловой 24-32А, 15кА |
13.02.000015 |
Hyundai |
2 |
|
Выключатель автоматический , 1-полюс, In=6A, х-ка С, Icn=6кА |
13.04.000862 |
Hyundai |
2 |
|
Выключатель автоматический , 3-полюс, In=6A, х-ка С, Icn=6кА |
13.04.000886 |
Hyundai |
2 |
|
Выключатель автоматический , 3-полюс, In=10A, х-ка С, Icn=6кА |
13.04.000887 |
Hyundai |
1 |
|
Сигнальная лампа со встроенным светодиодом, белая, ~110-220В; AC/DC |
10242205 |
Picco |
1 |
|
Сигнальная лампа со встроенным светодиодом, красная, ~110-220В AC/DC |
10242201 |
Picco |
1 |
|
Выключатели нагрузки, 3 полюсный, In=63A |
13.04.000958 |
Hyundai |
1 |
|
Сальник MG 20 диаметр проводника 10-14 мм IP68 |
YSA10-14-20-68-K02 |
IEK |
3 |
|
Дин-рейка перфорированная OMEGA 3F, 35х7,5мм. |
02140 |
ДКС |
3 |
|
Кронштейн; наклонный |
02190 |
ДКС |
3 |
|
Короб перфорированный, серый RL6 40x40 |
01134RL |
ДКС |
4 |
|
Короб перфорированный, серый RL6 25x40 |
01163RL |
ДКС |
2 |
|
Щит навесной DKC R5ST1063 с монтажной панелью 1000x600x300мм, IP65 |
R5ST1063 |
ДКС |
1 |
