В 2024 году мы начали сборку электрощитов на базе управления Siemens серии S7-1200 для системы роботов.
Разработка конструкторской документации велась нами около 2х месяцев со всеми согласованиями. Из удивительного нас совсем не торопили со сроками и давали время сделать максимально качественный продукт для Заказчика и его системы.

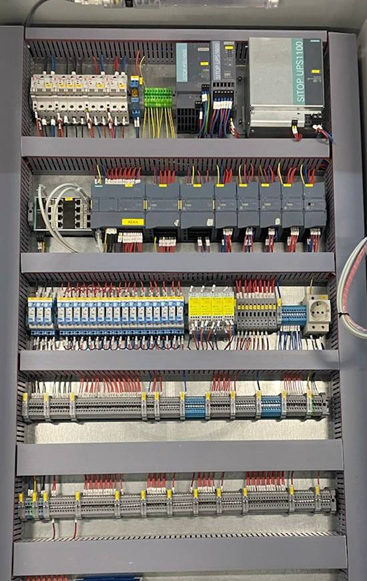

Ниже предоставлена фото готового электрощита.
Спецификация шкафа управления роботами:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
6EP1334-2BA20 |
SITOP PSU100S 24 V/10 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, |
1 |
- |
|
6EP4134-0GB00-0AY0 |
SITOP UPS1100 DC 24 V 7 AH АККУМУЛЯТОРНЫЙ МОДУЛЬ С НЕ ТРЕБУЮЩИМИ ТЕХНИЧЕСКОГО |
1 |
- |
|
6EP4134-3AB00-0AY0 |
SITOP UPS1600 10A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: D24 V ВЫХОД: DC DC 24 |
1 |
- |
|
6AV2124-0MC01-0AX0 |
Панель оператора 12" SIMATIC HMI TP1200 Comfort, 1280х800, PROFINET, MPI/PROFIBUS DP, 12 |
3 |
- |
|
mdse-47-pro |
Розетка РДЕ-47 240В (под евро вилку с заземлением) EKF PROxima |
1 |
EKF |
|
mcb6-2-06C-av |
Выключатель автоматический AV-6 2P 6A (C) 6kA EKF AVERES |
1 |
EKF |
|
mcb6-1-04C-av |
Выключатель автоматический AV-6 1P 4A (C) 6kA EKF AVERES |
2 |
EKF |
|
mcb6-1-02C-av |
Выключатель автоматический AV-6 1P 2A (C) 6kA EKF AVERES |
1 |
EKF |
|
mcb6-DC-2-04C-av |
Выключатель автоматический AV-6 DC 2P 4A (C) 6kA EKF AVERES |
2 |
EKF |
|
av-of-averes |
Контакт вспомогательный положения выключателя AV-OF EKF |
4 |
EKF |
|
ledm-ad16-g-24 |
Матрица светодиодная AD16-22HS зеленая 24В AC/DC EKF PROxima |
9 |
EKF |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
9 |
EKF |
|
4C.01.9.024.0050.SPA |
Блок интерфейсный, 1 перекидной контакт 16А (= 24В DC), винтовые зажимы |
19 |
FINDER |
|
7S.43.9.024.0211 |
Реле с принудительным управлением контактами SIL3, 2NO+1NC+1 AUX, катушка 24В DC |
4 |
FINDER |
|
4C.01.8.230.0060.SPA |
Блок интерфейсный, 1 перекидной контакт 16А (~ 230В AC), винтовые зажимы |
1 |
FINDER |
|
700-840-16S01 |
Коммутатор неуправляемый, 16 портов 10/100 Мбит/с |
1 |
- |
|
6ES7241-1CH30-1XB0 |
Коммуникационная системная плата CB 1241, RS485, винтовое подключение, поддержка |
1 |
- |
|
6ES7221-1BH32-0XB0 |
Модуль дискретного ввода SM 1221, 16DI, =24 В |
1 |
- |
|
6ES7226-6DA32-0XB0 |
Модуль дискретного вывода отказобезопасный, SM 1226, F-DQ 4, =24 в/2 а, PROFISAFE, |
1 |
- |
|
6ES7226-6BA32-0XB0 |
Модуль дискретного ввода отказобезопасный, SM 1226, F-DI 16, =24 В, PROFISAFE, шириной 75 мм, уровень безопасности до PL E (ISO 13849-1)/ до SIL3 |
1 |
- |
|
6ES7214-1AF40-0XB0 |
Центральный процессор отказобезопасный, CPU 1214FC, DC/DC/DC, 14DI/10DO/2AI |
1 |
- |
|
6ES7231-4HF32-0XB0 |
Модуль ввода аналоговых сигналов SM 1232. 10 В, 5 В, 2.5 В, 0 … 20 мА |
2 |
- |
|
6ES7222-1BH32-0XB0 |
Модуль дискретного вsвода SM 1222. 16 транзисторных выходов =24 В/ 0.5 А/ 5 Вт |
3 |
- |
|
MT45-RYG220B |
Светосигнальная колонна с зуммером, 220В AC |
1 |
|
|
R5ST1413 |
Корпус навесной ST с М/П двухдверный ВхШхГ 1400x1000x300 мм, IP 5 |
1 |
DKC |
|
LSE-WLD |
Выключатель концевой 1НО+1НЗ, IP66 |
1 |
EKF |
|
ELM025 |
Светильник светодиодный щитовой 220В, 5Вт магнит EKF PROxima |
1 |
EKF |
|
R5HTC50 |
Кабельный ввод FL21, пластик V0 UL94, IP65, +130 - 40, 50 отверстий |
2 |
DKC |
|
R5A55R |
Кронштейны для настенного крепления для навесных и клеммных корпусов, 4 шт |
1 |
DKC |
|
01108RL |
Короб перфорированный RL6 60x60, 2 метра, серый, с крышкой |
5 |
DKC |
|
2150 |
Рейка DIN перфорированная OMEGA 3AF, 35х15мм, длина 1000 мм |
5 |
DKC |
|
EXF52 |
Вентиляционная решётка с фильтром 124x124 мм IP54 EKF PROxima |
1 |
EKF |
|
YND10-4-15-125 |
Шина в корпусе на DIN-рейку, ШНК 4х15 3L+PEN |
1 |
IEK |
|
495219 |
Упор на DIN-рейку MR35, (серый); KD 7 |
43 |
Klemsan |
|
351109 |
Клеммник с держателем предохранителя (5x20, 5x25) на DIN-рейку, 6 мм.кв., серая |
10 |
Klemsan |
|
496300 |
Маркировка клеммных групп на KD7, (прозр.); ME 3 |
26 |
Klemsan |
|
450049 |
Пластина торцевая NPP на клеммники ASK 2, серая |
1 |
Klemsan |
|
304120 |
Клемма на DIN-рейку, 2,5мм.кв., серый |
183 |
Klemsan |
|
304121 |
Клемма на DIN-рейку, 2,5мм.кв., синий |
28 |
Klemsan |
|
334170 |
Клемма на DIN-рейку, 2,5мм.кв., земля |
13 |
Klemsan |
|
444120 |
Пластина торцевая NPP на клеммники AVK (2,5-10 мм2), серая |
23 |
Klemsan |
|
474129 |
Перемычка для AVK2,5- PIK2,5N, (10 полюсов); UK2,5-10 |
10 |
Klemsan |
|
444121 |
Пластина торцевая NPP на клеммники AVK (2,5-10 мм2), синяя |
4 |
Klemsan |
|
474123 |
Перемычка для AVK2,5- PIK2,5N, (3 полюса); UK2,5-3 |
6 |
Klemsan |
|
359004 |
Предохранитель 5x20, 2A |
1 |
Klemsan |
|
359003 |
Предохранитель 5x20, 1A |
9 |
Klemsan |
