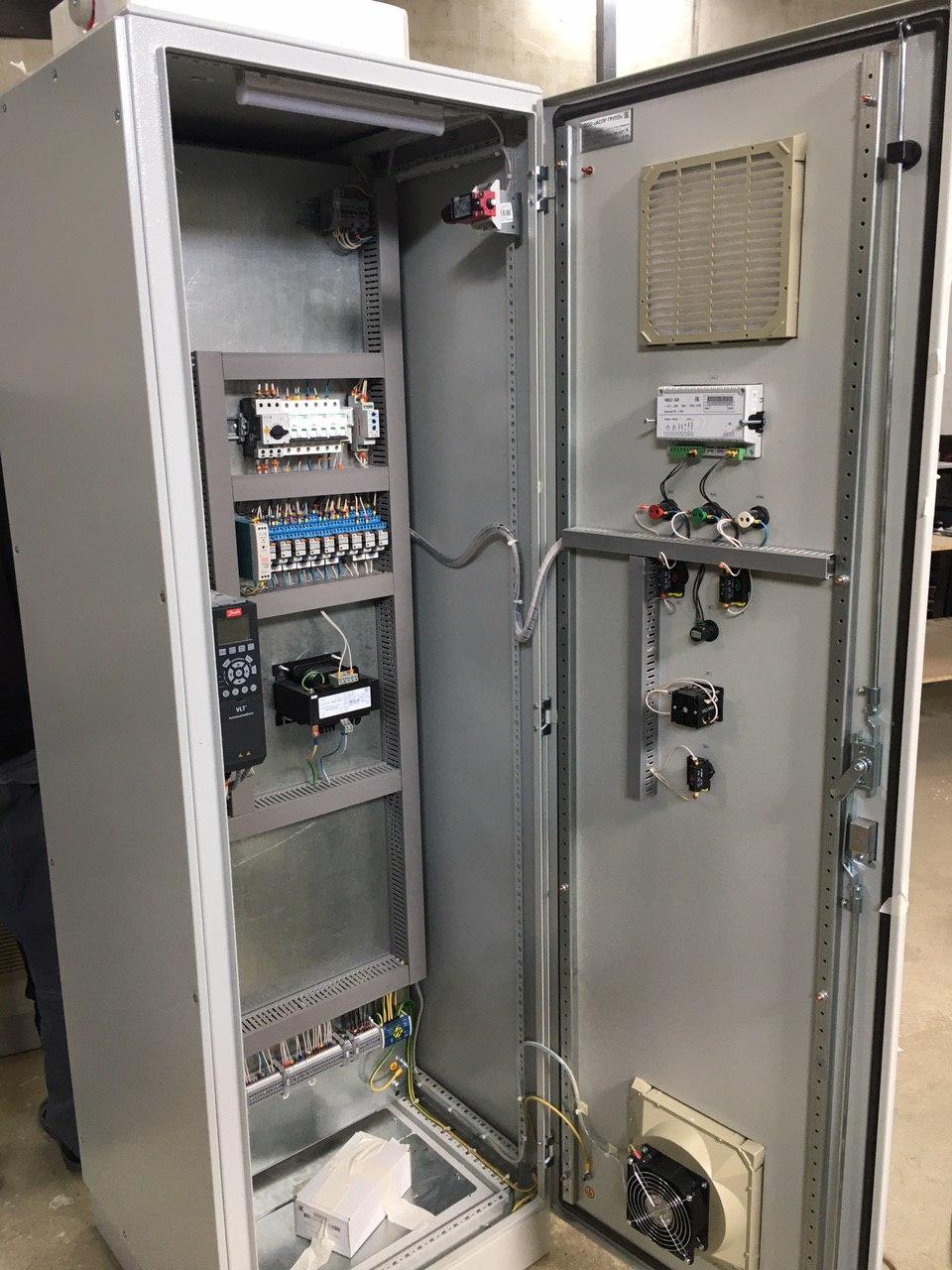

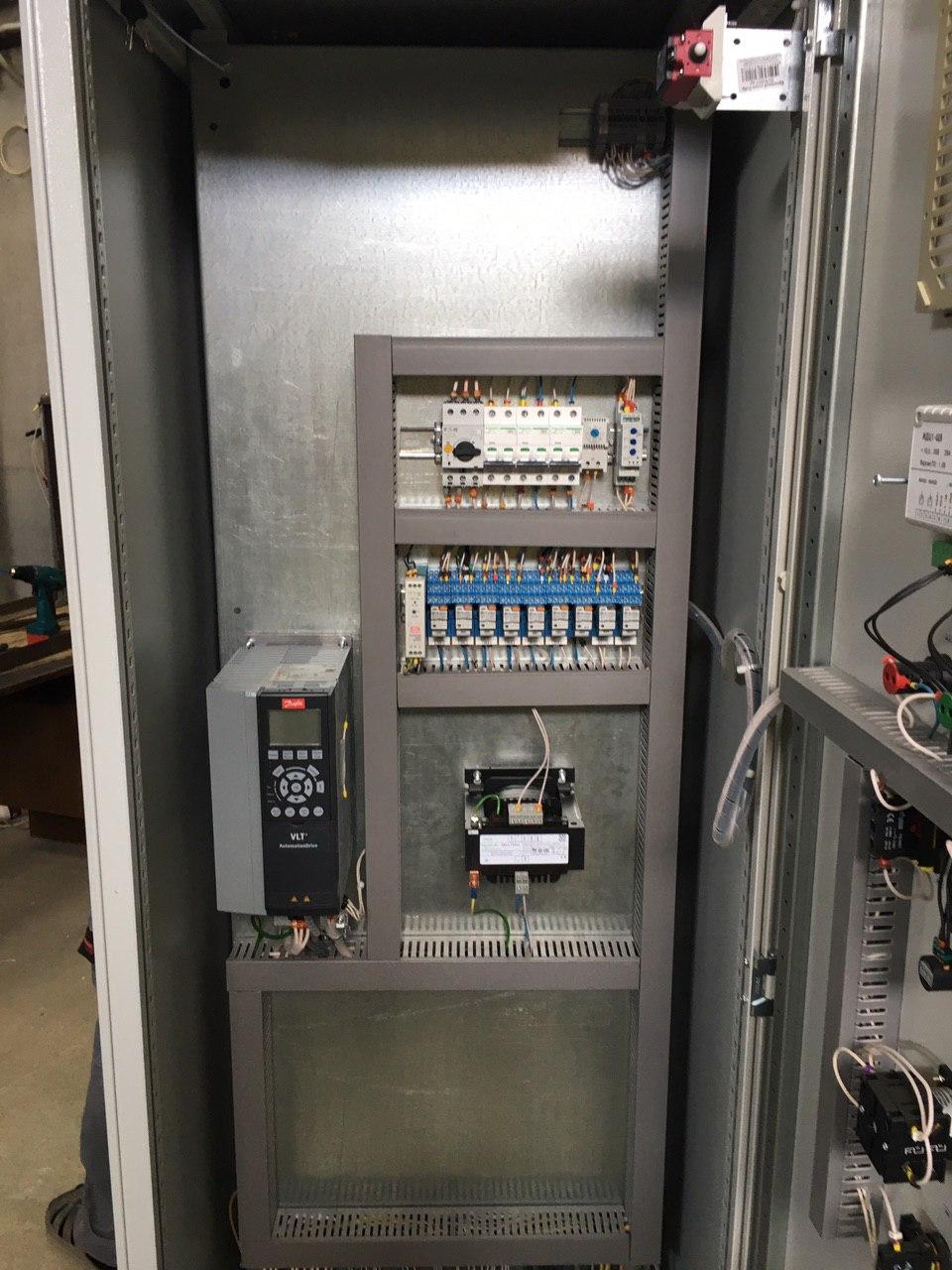

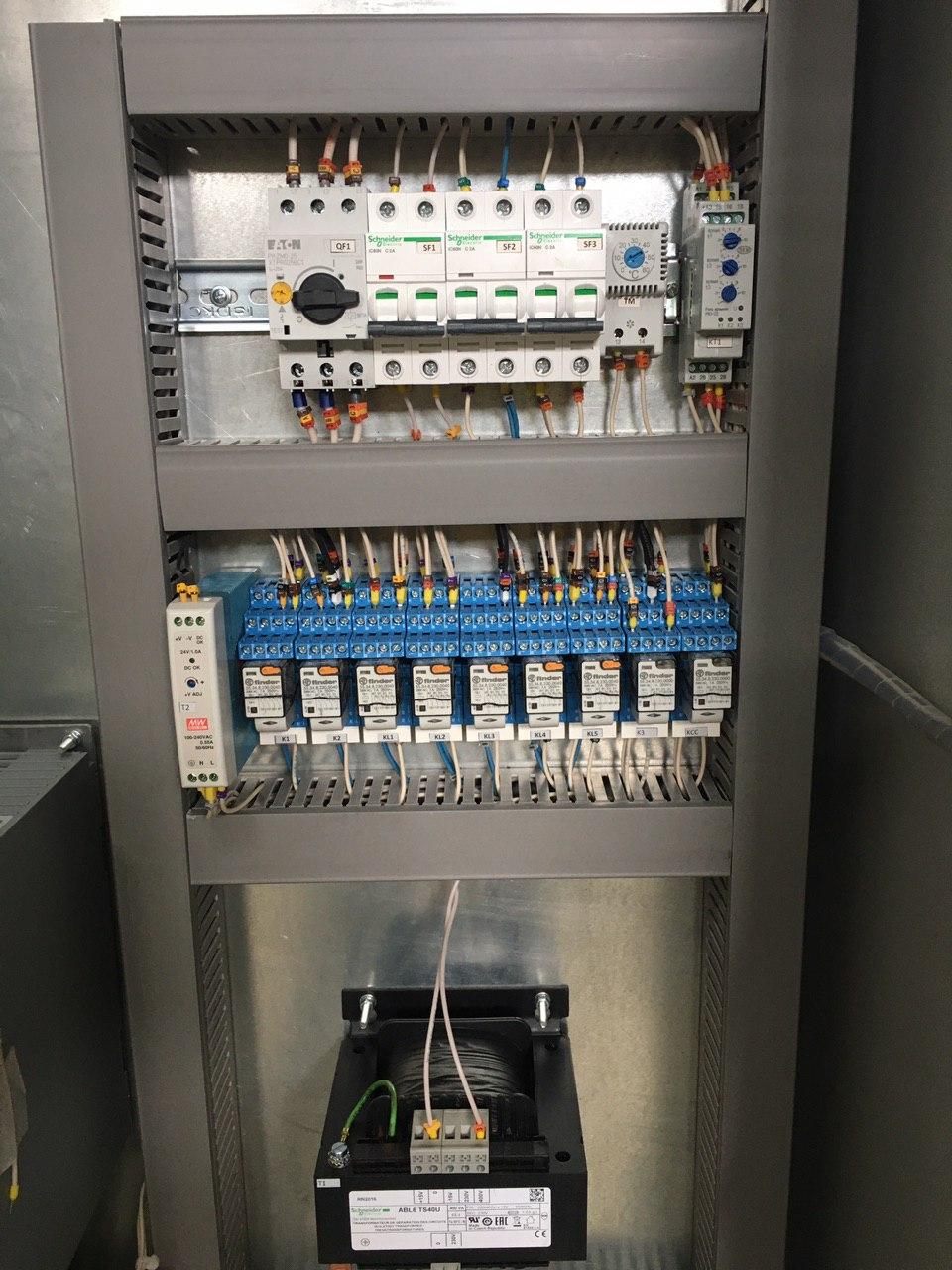

Для сборки трех шкафов АВР заказчик выбрал автоматические выключатели Dekraft и Schneider Electric. На проектирование и сборку было отведено 15 рабочих дней. Шкафы АВР были поставлены в срок.

Щит АВР предназначен для защиты оборудования от токов перегрузки и короткого замыкания, а также для переключения нагрузки на резервный ввод при исчезновении напряжения на основном вводе.

Щит АВР имеет два режима работы Автоматический и Ручной. В Автоматическом режиме щит работает по "алгоритму первого ввода"

При наличии напряжения на первом вводе, нагрузка запитывается от ввода 1.

При выходе напряжения за номинальные значения, при слипании и изменении чередования фаз, при перекосе фаз нагрузка переключается на ввод №2, через заданное время t (уставка регулируется от 0-10с)

При восстановлении напряжения на первом вводе, через заданное время t от 0-10c) нагрузка переключается на ввод №1

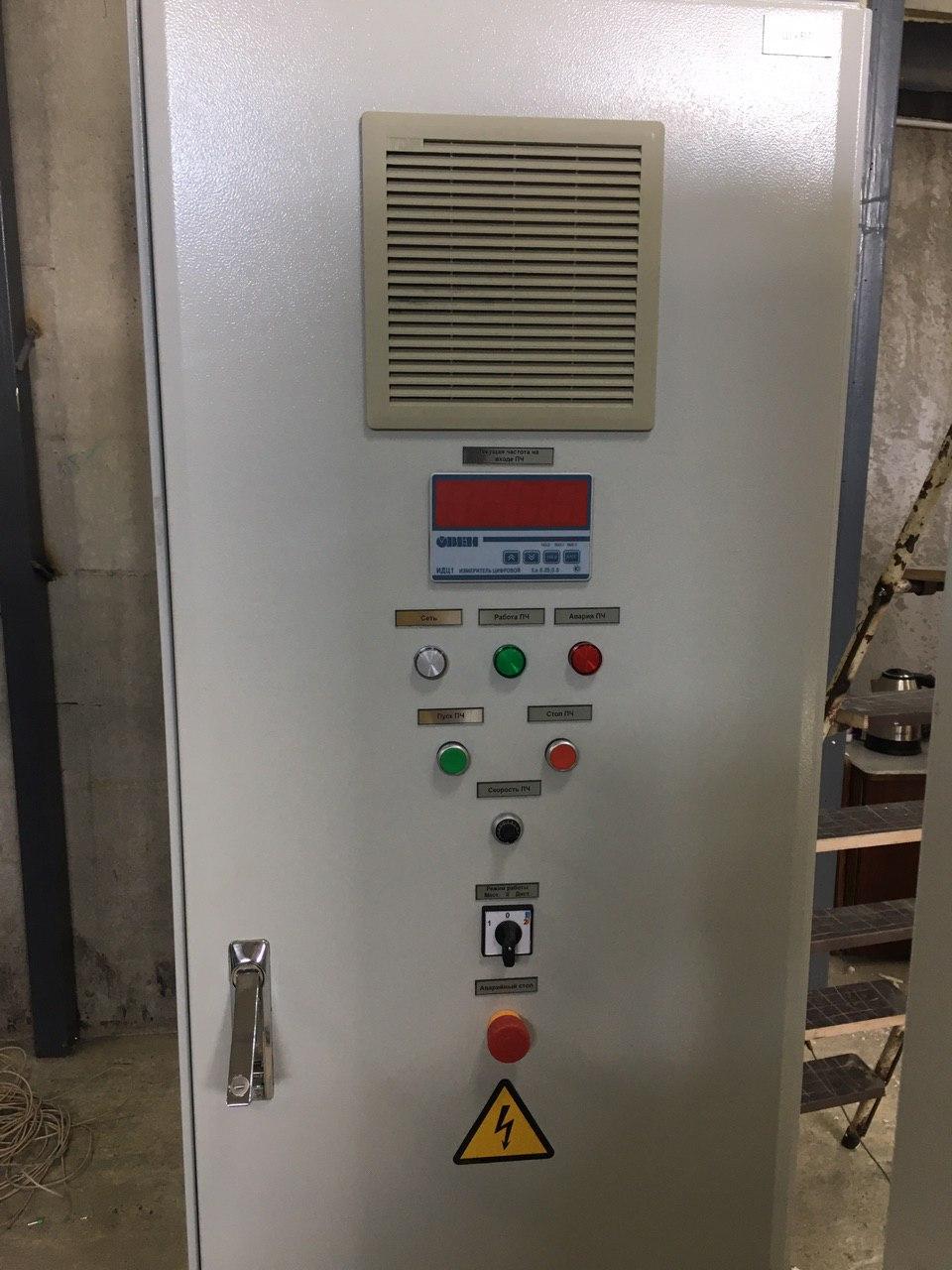

Переключение АВР в ручной режим осуществляется с помощью переключателя на лицевой панели. Управление работой щита АВР осуществляется с помощью кнопок на лицевой панели. Для переключения нагрузки АВР с ввода №1 на ввод №2 в ручном режиме необходимо нажать кнопки

«Ввод 1 Стоп» и «Ввод 2 ПУСК»

Результат работы:
