В начале марта 2021 г. в компанию ООО «АСПР ГРУПП» поступил запрос от разработчика игры WORLD of TANKS о поставке шкафа АВР в серверное помещение, где часто происходят скачки напряжения и подключен второй ввод от дизель-генераторной установки (ДГУ).
Система автоматического ввода резерва (АВР) у них была установлена из бюджетного сегмента (блочное решение АВР), которое вышло из строя. О причинах неисправности неизвестно. но необходимо отметить, что разница в ценах на комплектующие обусловлена не только жадностью производителей комплектующих, но и их качеством и надежностью.
Мы предложили систему автоматического ввода резерва (АВР) на базе автоматов ABB серии Tmax с моторными приводами и программируемом реле от Schneider Electric Zelio Logic. Также для главного инженера установили GSM-модем, который по СМС передает сообщения о каждом переключении системы АВР.
Спецификация шкафа АВР выглядит следующим образом:
|
Вводные аппараты |
|||
|
Рубильник OT250E03С реверсивный 3п без ручки |
ABB |
1SCA022764R3060 |
2 |
|
Ручка управления OTV250ECK для прямого монтажа на реверсивныерубильники OT160..250Е_С черная |
ABB |
1SCA022783R0090 |
2 |
|
Выключатель автоматический трехполюсный XT3N 250 TMD 250-2500 F F |
ABB |
1SDA068059R1 |
2 |
|
Привод моторный для дистанционного управления MOD XT1-XT3 220...250V ac/dc |
ABB |
1SDA066460R1 |
2 |
|
Блокировка взаимная механическая MIR-HR XT1..XT4 горизонтальная рама |
ABB |
1SDA066637R1 |
1 |
|
Блокировка взаимная механическая MIR-P x XT1 F |
ABB |
1SDA066639R1 |
2 |
|
Система автоматического ввода резерва |
|||
|
ZELIO LOGIC РЕЛЕ МОДУЛЬН 26ВХ/ВЫХ ~240В |
Schneider Electric |
SR3B261FU |
1 |
|
Реле напряжения РНПП-311М трехфазное регулируемое dip-переключение выбора режимов крепление на DIN-рейку ЕЛ11-13 |
Меандр |
|
2 |
|
Контакты состояния выключателя с проводами AUX-C 1Q+1SY 250Vac/dc XT1..XT4 F/P |
ABB |
1SDA066431R1 |
2 |
|
КНОПКА 22ММ ЗЕЛЕНАЯ С ВОЗВРАТОМ 1НО |
Schneider Electric |
XB7NA31 |
2 |
|
КНОПКА 22ММ КРАСНАЯ С ВОЗВРАТОМ НО + НЗ |
Schneider Electric |
XB7NA45 |
2 |
|
СИГН. ЛАМПА 22ММ 230В ЖЕЛТАЯ XB7EV05MP |
Schneider Electric |
XB7EV05MP |
2 |
|
СИГН. ЛАМПА 22ММ 230В ЗЕЛЕНАЯ XB7EV03MP |
Schneider Electric |
XB7EV03MP |
2 |
|
СИГН. ЛАМПА 22ММ 230В КРАСНАЯ XB7EV04MP |
Schneider Electric |
XB7EV04MP |
2 |
|
ПЕРЕКЛЮЧАТЕЛЬ 22ММ 3 ПОЗИЦИИ 2НО |
Schneider Electric |
XB7ND33 |
1 |
|
Выключатель автоматический трехполюсный 6А С SH203L 4.5кА (SH203L C6) |
ABB |
SH203L C6 |
2 |
|
Выключатель автоматический однополюсный 6А С SH201L 4.5кА (SH201L C6) |
ABB |
SH201L C6 |
1 |
|
Реле CR-M230AC4 230B AC 4ПК (6A) |
ABB |
1SVR405613R3000 |
1 |
|
Цоколь CR-M4LS для реле CR-M 2/4ПК |
ABB |
1SVR405651R3100 |
1 |
|
Клемма MA2,5/5 винт 2,5мм.кв. серая |
Entrelec |
1SNA115486R0300 |
50 |
|
GSM/GPRS-модем iRZ ATM21.B со встроенным БП и антенной |
Тайпит |
|
1 |

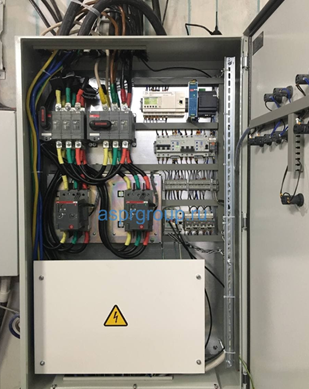

А так выглядит готовый электрощит:
У нас можно купить готовые стандартные щиты ШАВР в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШАВР, ШУН, ШУЗ, ШПЧ, ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ШАВР и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.
Проекты и дополнительная информация о сборке ШАВР: Перейти
