ШАВР служит, в случае исчезновения напряжения на рабочем вводе, для автоматического переключения питания силового оборудования и освещения на резервный источник. Когда напряжение на рабочем источнике приходит в норму, АВР в автоматическом режиме с необходимой временной выдержкой возвращает нагрузку в работу по доаварийной схеме.
Таким образом обеспечивается бесперебойная работа энергосистемы на объектах, где прекращение подача электричества может привести к фатальным последствиям.
Зачем нужен ШАВР
Шкафы АВР чаще всего используются в промышленности, транспорте, медицинских учреждениях, на объектах связи, центрах обработки и хранения данных, везде, где бесперебойное снабжение электричеством имеет первостепенную значимость.
Обычно автоматику монтируют на линии, связанные с некоторыми видами силового оборудования, освещением, сигнализацией (пожарной и охранной), с системами жизнеобеспечения зданий, лифты и т.п. Если не применять такую автоматику, то могут возникнуть материальные, финансовые потери, а также повышается угроза жизни и здоровью находящихся на объекте людей.
Основные области использования шкафов АВР.
1. Возможность автоматического переключения цепей освещения: рабочего или аварийного; особенно важна в темное время. Наличие аварийного освещения считается обязательным там, где потенциально может скапливаться большое количество людей: торговые центры, киноконцертные залы, различные точки общепита, больницы, поликлиники, учебные заведения и т.д.
2. Переключение на резерв линий, на которых находится силовое оборудование, необходимое для обеспечения непрерывного технологического цикла: конвейерное производство, операционные в больницах (прекращение подачи электроэнергии может привесит к смерти пациента).
3. Для энергообеспечения систем пожарной безопасности наличие АВР обязательно. При пожаре могут выйти из строя основные внешние источники ввода электричества, поэтому в качестве дополнительного резерва в таких энергосистемах применяют батареи и дизель-генераторы.
4. ШАВР используется для электропитания лифтов, грузоподъемных механизмов, несвоевременная остановка которых может привести к причинению вреда здоровью и угрозе жизни людей.
5. Автоматическое переключение на резерв используется и строительстве, для непрерывного обогрева помещений, площадок, трубопроводов и прочего в зимний период.
Особенности сборки шкафа АВР

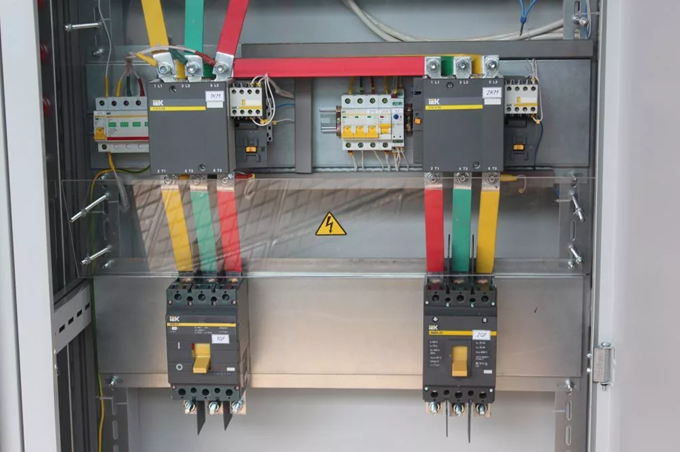

Стандартное исполнение шкафа АВР – это блоки индикации и силовой.
Силовой блок состоит из контактов для подачи напряжения, автоматов для подключения к электрической сети, резервным вводам и нагрузкам.
В силу того, что в функции блока индикации и логики входит контроль за величиной напряжения, переключениями контактов и реле, то в его состав включены: устройства индикации, внешние датчики и оборудование для дистанционного управления.
Когда ШАВР необходимо доукомлектовывать дополнительными модулями?
1. Если в качестве автономного резервного питания используется ДГУ, то в его состав необходимо включать коммутационный блок. Он обеспечивает автоматический пуск стартера, а зимой – предварительный прогрев оборудования для быстрого запуска и перевода дизель-генератора в рабочий режим.
2. Если, как резервный источник применяются аккумуляторные батареи, то АВР комплектуют инвертором, для преобразования постоянного напряжения в переменное.
Сборка шкафа АВР должна проводиться в соответствии с проектными требованиями для системы энергообеспечения объекта и соблюдением норм и правил электро- и пожаробезопасности. АВР должен отвечать нескольким главным требованиям.
1. Устройство приводится в действие только при условии полного исчезновения напряжения на шинах питания вне зависимости от причины пропадания электричества;
2. Резерв должен подключаться к обесточенному вводу только после полного отключения основной рабочей шины;
3. Должно быть только однократное действие. Ни в коем случае нельзя допускать подключений резервного питания на постоянное КЗ;
4. Непрерывный мониторинг цепи управления оборудованием резерва, чтобы контролировать исправность всей системы АВР.
