Шкаф распределительный внутри подстанции был собран в июне 2024 года.
Заказчик имел жесткие требования по производителю оборудования: по сути либо КЭАЗ, либо DEKraft.
Наш выбор упал на DEKraft, так как рубильники у них были в наличии, а автоматические выключатели серии ВА-333А не вызывают ни у кого вопросов.
Шкаф был собран за 3 недели и отгружен вовремя.

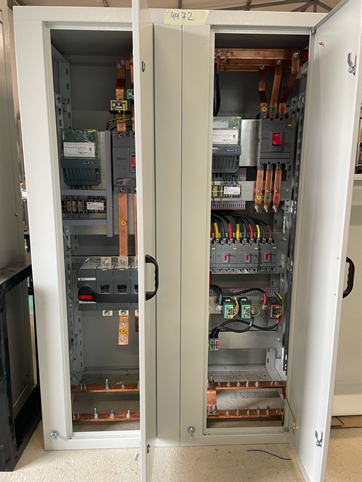

Ниже фотография электрощита.
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
40034DEK |
Выключатель-разъединитель 1000A 4P ВР-101 С ДК |
1 |
DEKraft |
|
22508DEK |
Силовой авт. выкл. с электрон. расц. 3P 800А 50кА ВА-336E |
1 |
DEKraft |
|
Меркурий 230 АRT-03 PQС(R)SIDN 3*230/400 5(7,5) 0,5S/1,0 |
Счетчик электроэнергии Меркурий 230 АRT-03 PQRSIDN трехф-й многотарифный, 5(7,5), кл.точ. 0.5S/1 .0, Щ, ЖКИ, IrDA, CAN/RS485 2 тарифа МСК 230ART03PQRSIDN 2тар.МСК Инкотекс |
2 |
- |
|
ITB40-2-10-0800 |
Трансформатор тока ТШП-0,66 800/5А 10ВА 0,5 60 IEK |
3 |
IEK |
|
ITT10-2-05-0200 |
Трансформатор тока ТТИ-А 200/5А 5ВА 0,5 IEK |
4 |
IEK |
|
kki2-1 |
Коробка клеммная испытательная переходная ККИ2-1 (латунь) EKF |
2 |
EKF |
|
28122DEK |
Силовой авт. выкл. 3P 200A 35кА ВА-333А |
1 |
DEKraft |
|
28129DEK |
Силовой авт. выкл. 3P 320A 50кА ВА-335А |
1 |
DEKraft |
|
28123DEK |
Силовой авт. выкл. 3P 250A 35кА ВА-333А |
2 |
DEKraft |
|
28106DEK |
Силовой авт. выкл. 3P 100A 35кА ВА-332А |
1 |
DEKraft |
|
ЩО-70.1 180.60.60 |
Корпус ЩО-70 1800х600х600. |
2 |
ЩО70,ВРУ |
|
ЩО-70,ВРУ М.П. 600х220 |
Монтажная панель для ЩО-70 цинк 2мм |
12 |
ЩО70,ВРУ |
|
ЩО-70 Ц.60.60.10 |
Цоколь для ЩО-70 600х600х100 |
2 |
ЩО70,ВРУ |
|
ЩО-70 К. 60.60 |
Крыша 600х600 |
2 |
ЩО70,ВРУ |
|
BE35-390-115M |
ITK Щеточный кабельный ввод 390х115 мм, серый |
4 |
IEK |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
1 |
EKF |
|
SM-6x60 |
Шина М1T 6х60х4000 мм EKF PROxima |
2 |
EKF |
|
plc-sm-35 |
Изолятор SM-35 380А 10кВ EKF PROxima |
2 |
EKF |
|
YIS40-3-270 |
Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 270 мм IEK |
4 |
IEK |
|
YIS40-50 |
Изолятор соединительных шпилек 50 мм для ИШП (к-т 2 шт) IEK |
4 |
IEK |
|
SMG-14 |
ШМГИ 3x24x1 EKF PROxima |
2 |
EKF |
|
UNP40-016-06-08 |
Наконечник JG-16 медный луженый кабельный IEK |
6 |
IEK |
|
UNP40-070-11-12 |
Наконечник JG-70 медный луженый кабельный IEK |
14 |
IEK |
|
ПуГВ 1х16 |
Провод силовой ПУГВнг(А)-LS 1х16 белый |
3 |
- |
|
ПуГВ 1х70 |
Провод силовой ПУГВнг(А)-LS 1х25 белый |
4 |
- |
