Шкаф управления котельной для «АгроБалт трейд»

Весной 2021 г. мы начали собирать электрощиты управления для теплогенераторной мощностью 350 кВт (Ленинградская область, Гатчинский район, пос. Новый Свет). В заказе присутствует общий шкаф управления котельной, в котором есть несколько программно-технических комплексов MC12.4 независимых друг от друга от производителя МЗТА. Для управления насосным оборудованием выбраны преобразователи частоты фирмы Danfoss серии FC-051.

Так как требований к производителям корпусов не было мы предложили производство МСА за их соотношение цена/качество.

Ниже представлена спецификация основного оборудования общего шкафа управления ШУ котельной:

Наименование

Произв.

Арт.

Кол-во

Вводные автоматы

Выключатель автоматический трехполюсный 32А С S203 6кА (S203 C32)

ABB

2CDS253001R0324

2





Оборудование АВР



Выключатель автоматический трехполюсный 25А С S203 6кА (S203 C25)

ABB

2CDS253001R0254

2

Контактор AF26-30-00-13 с универсальной катушкой управления 100-250B AC/DC

ABB

1SBL237001R1300

3

Контакт CAL4-11 1НО, 1НЗ боковой для контакторов AF09-AF38 и NF

ABB

1SBN010120R1011

3

Реле контроля напряжения РКН-3-15-15 AC230В/AC400BУХЛ2 (РКН-3-15-15)

Меандр

РКН-3-15-15

2

Реле времени РВО-15 ACDC24В/AC230В УХЛ4 (РВО-15 ACDC24В/AC230В)

Меандр

РВО-15 ACDC24В/AC230В

4

Реле промежуточное МРП-2 AC230В УХЛ2 (4640016935246)

Меандр



2

Лампа CL2-523G зеленая со встроенным светодиодом 230В AC

ABB

1SFA619403R5232

3

Групповые автоматы

Выключатель автоматический трехполюсный 4А С S203 6кА

ABB

2CDS253001R0044

4

Выключатель автоматический трехполюсный 10А С S203 6кА (S203 C10)

ABB

2CDS253001R0104

1

Выключатель автоматический однополюсный 16А С S201 6кА (S201 C16)

ABB

2CDS251001R0164

2

Выключатель автоматический однополюсный 6А С S201 6кА (S201 C6)

ABB

2CDS251001R0064

11

Контактор AF09-30-10-13 с универсальной катушкой управления 100-250BAC/DC

ABB

1SBL137001R1310

8

Расцепитель независимый 110-415В S2C-A2 (S2C-A2)

ABB

2CDS200909R0002

1

Преобразователь частоты Danfoss FC-051, 0,37 кВт, 3-х фазный, Uпит=380-460 В, IP 20

Danfoss

132F0017

2

Выключатель автоматический дифференциального тока 1P+N 16А C 4.5kA 30мA AC BMR415C16

ABB

2CSR645041R1164

3

Оборудование автоматизации

Свободнопрограммируемый контроллер MC12.4

МЗТА

MC12.4

4

Субмодуль WebLinker EM

МЗТА



1

Субмодуль WebLinker USB

МЗТА



1

Кабель связи MC12.4-MD8.3

МЗТА

ГЕ5282328

1

Внешний пульт управления MD8.3

МЗТА

 гЕ3035070

1

Модуль расширения дискретных вводов ME20

МЗТА

гЕ3035082

1

Кабель питания MD8.3

МЗТА

ГЕ5282329

1

Выключатель автоматический однополюсный 2А С S201 6кА (S201 C2)

ABB

2CDS251001R0024

20

Выключатель автоматический однополюсный 6А С S201 6кА (S201 C6)

ABB

2CDS251001R0064

1

Трансформатор 24В 160ВА

Schneider Electric

ABT7ESM016B

1

Источник вторичного электропитания 5ВР220-124Д

ТрансЭТ



3

Блок питания, 5В,2.4А,12Вт

HDR-15-5

MEAN WELL

1

Реле промежуточное CR-M230AC4 6А 220В 4ПК CR-M без индикации без розетки

ABB

1SVR405613R3000

11

Цоколь логический CR-M4LS для реле CR-M 2/4ПК

ABB

1SVR405651R3100

11

Контакт CA4-10 1НО фронтальный для контакторов AF09-AF96 и NF

ABB

1SBN010110R1010

4

Блокировка механическая VM4 для контакторов AF09…AF38

ABB

1SBN030105T1000

2

Лампа CL2-523G зеленая со встроенным светодиодом 230В AC

ABB

1SFA619403R5232

1

Лампа CL2-523R красная со встроенным светодиодом 230В AC

ABB

1SFA619403R5231

2

Зуммер CB1-613R с пульсирующим сигналом, с подсветкой, красный, 230 В AC

ABB

1SFA619600R6131

1

GSM-диспетчеризация

CCU422-LT-PB GSM контроллер





1

Шина медная 50х5х3000





0,5

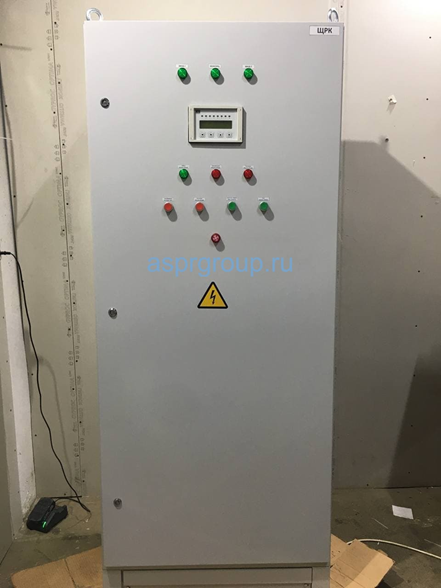

Фотография готового электрощита:



Для заказа Шкафа управления котельной направьте запрос на почту info@snab-electro.com либо заполните форму обратной связи.

Хочется отметить, что за последние годы рынок сильно наполнился Российскими аналогами промышленной автоматизации и силового электрооборудования, что дает возможность сохранить бюджет для Заказчика.
