В декабре 2024 года начали изготовление шкафа управления на контроллере ОВЕН 110. На удивление ОВЕН всегда есть в наличии в Санкт-Петербурге.
Шкаф управляет насосной станцией и элементами фильтрации. Частотные преобразователи нужны как раз для запуска насосного оборудования.
Для ускорения изготовления корпусов использовали конструктив Zetra Box. Частотные преобразователи исторически ставим ESQ. Раньше был огромный склад в СПБ, что не раз выручало, как будет в 2025 году неизвестно.
Сборка электрощитов выполняется только опытными электромонтажниками, так как в проектной документации зачастую можно встретить ошибки в схем.

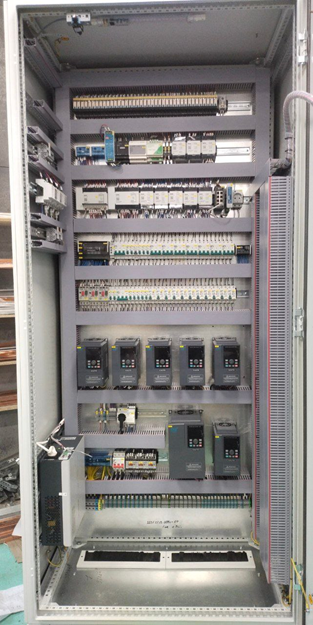

Ниже фотография электрощита:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
22812DEK |
Силовой авт. выкл. для защиты двиг. 3P 160А 36кА ВА-303 |
2 |
DEKraft |
|
22945DEK |
Шины выносные комп. 3 шт. ВА-303 3P |
4 |
DEKraft |
|
22987DEK |
Перегородка межфазная комп. 2 шт. ВА-303 3Р |
2 |
DEKraft |
|
22154DEK |
Контактор 185А 220В АС3 1НО+1НЗ КМ-103 DEKraft |
2 |
DEKraft |
|
24120DEK |
Мех. блокировки для конт. КМ-103 185-225А БМ-03 |
1 |
DEKraft |
|
12301DEK |
Авт. выкл. 3Р 6А х-ка C ВА-103 6кА нов. |
2 |
DEKraft |
|
4640016933945 |
Реле контроля напряжения РКН-3-15-15 УХЛ4 8А |
2 |
МЕАНДР |
|
RKE4CO730LT |
Реле управления, 4 к-та, мех. индикация, тест-кнопка с блокировкой, LED, RKE, 5A, катушка 230VAC (Shenle) |
2 |
- |
|
SK36M |
Фиксатор для SKF*, SKB*, SKC*, SY*, STB08* (Shenle) |
2 |
- |
|
SK4P |
Шильдик маркировочный для SKC*, SKB* (Shenle) |
2 |
- |
|
SKC14-E |
Цоколь для RKE, RKF, R4N, MY4, 55 (Shenle) |
2 |
- |
|
ledm-ad16-o |
Матрица светодиодная AD16-22HS желтый 230 В AC EKF PROxima |
2 |
EKF |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
2 |
EKF |
|
12311DEK |
Авт. выкл. 3Р 63А х-ка C ВА-103 6кА нов. |
1 |
DEKraft |
|
12309DEK |
Авт. выкл. 3Р 40А х-ка C ВА-103 6кА нов. |
1 |
DEKraft |
|
12306DEK |
Авт. выкл. 3Р 20А х-ка C ВА-103 6кА нов. |
1 |
DEKraft |
|
12305DEK |
Авт. выкл. 3Р 16А х-ка C ВА-103 6кА нов. |
4 |
DEKraft |
|
12273DEK |
Авт. выкл. 1Р 16А х-ка C ВА-103 6кА нов. |
1 |
DEKraft |
|
12269DEK |
Авт. выкл. 1Р 6А х-ка C ВА-103 6кА нов. |
7 |
DEKraft |
|
ZB.M 1-200.60.40.IP66 |
Корпус в сборе Zetra Box M |
1 |
Zetra Box |
|
ZB.БП 200.40.IP66 |
Боковая панель с комплектом крепежа 2шт. |
1 |
Zetra Box |
|
ZB.К.60.40 |
Крыша |
1 |
Zetra Box |
|
ZB.Ц 1.10.60. |
Передние и задние элементы цоколя, 2шт. |
1 |
Zetra Box |
|
ZB.Ц 3.10.40. |
Боковые панели цоколя, 2шт. |
1 |
Zetra Box |
|
ZB.ПД.3.60.200 |
Панель на дно подвижная |
2 |
Zetra Box |
|
ZB.ВМ10.200.60 |
Панель монтажная |
1 |
Zetra Box |
|
02140 |
Дин-рейка перфорированная OMEGA 3F, 35х7,5мм. |
2 |
DKC |
|
01128RL |
Короб перфорированный, серый RL6 60x80 |
4 |
DKC |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
1 |
EKF |
|
Рым-болт |
Рым-болт (комплект) |
1 |
- |
|
ahdw-ew |
Зажим на DIN-рейку пластиковый 1 винт EW EKF PROxima |
10 |
EKF |
|
М1т3×25 |
Медная шина ШМТЛ М1т 3×25 |
4 |
- |
|
YNN21-20-100 |
Шина PEN "земля-ноль" 8х12мм 20/2 (20групп/креп по краям) IEK |
2 |
IEK |
|
plc-sm-45 |
Изолятор SM-45 475А 12кВ EKF |
8 |
EKF |
|
plc-sl-450 |
Изолятор шинный 450А 9кВ Лесенка EKF PROxima |
2 |
EKF |
|
304120RP |
Клеммник на DIN-рейку 2,5мм.кв. (серый); AVK2,5(RP) |
1 |
Klemsan |
|
304121RP |
Клеммник на DIN-рейку 2,5мм.кв. (синий); AVK2,5(RP) |
1 |
Klemsan |
|
304122RP |
Клеммник на DIN-рейку 2,5мм.кв. (зелеый); AVK2,5(RP) |
1 |
Klemsan |
|
496250 |
Маркировка клеммных групп на AVK 2,5, под DY5, (белый); GE 2 |
1 |
Klemsan |
|
444120 |
Концевой сегмент на клеммники AVK(2,5-10)/ AVK RD (2,5-4), (серый); NPP 2,5-10 |
1 |
Klemsan |
|
ПуГВ 1х10 |
Провод силовой ПУГВнг(А)-LS 1х10 белый |
2 |
- |
|
ПуГВ 1х6 |
Провод силовой ПУГВнг(А)-LS 1х6 белый |
2 |
- |
|
ПуГВ 1х4 |
Провод силовой ПУГВнг(А)-LS 1х4 белый |
20 |
- |
|
ПуГВ 1х0,75 |
Провод силовой ПуГВ нг(А)-LS 0,75 белый |
30 |
- |
