ШУНС, ШУКНС, ШУВНС, ШУПН
Шкаф управления насосной станцией реализует управление насосами и относящимся к ним датчиками. Это может быть поддержание расхода в системе, давления или уровня в емкости. Насосные станции располагаются как в объектах жилищного хозяйства (насосная станция в котельной, жилом доме или торговом центре), так и на промышленной объекте. К шкафам управления принципиально относятся 3 типа:
- Шкаф управления водопроводной насосной станцией (ШУНС, ШУВНС)
- Шкаф управления канализационной насосной станцией (ШУКНС)
- Шкаф управления пожарной насосной станцией (ШУПН)
Шкаф управления (ШУ) выполняет задачи поддержания давления или расхода в системе водопровода. Система управления строится на базе логического контроллера и частотных преобразователей (ПЧ), УПП или прямой пуск (если мощность насосов мала). Наш коллектив выполнял ряд подобных проектов для насосных станциях в п. Новоселье, п. Кудрово, п. Марино, для гипермаркета ЛЕНТА.
В шкафах управления канализационными насосными станциями (т.к. жилищный сектор) используются преимущественно Российские производители ПЛК, такие как – Сегнетикс или ОВЕН. Для заказчика важно иметь низкую стоимость оборудования и богатый функционал, такой как экран на лицевой панели шкафа и GPRS передача данных на удаленный сервер. Алгоритм работы в шкафу управления КНС основан на включении погружных насосов от поплавковых выключателей.
В шкафах управления насосными станциями реализуются 2 типа системы управления с помощью частотных преобразователей:
- PID регулирование
- Каскадное регулирование
Если алгоритм управления не требует использования частотных преобразователей (как в КНС, пожарных насосных станциях или редко в ВНС) – включение насосов происходит прямым пуском или УПП.
Для повышения надежности работы шкафа управления насосными станциями подключаются датчики затопления машинного зала для сигнализации протечки.

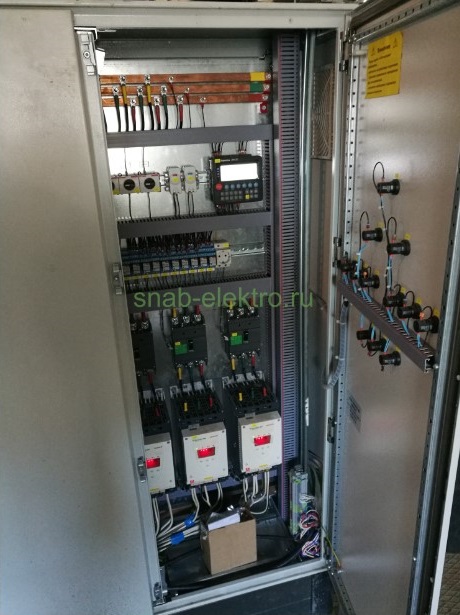

Ниже представлен пример шкафа управления для КНС в п. Марино. Система управления на базе ПЛК Сегнетикс SMH2G, включение погружных насосов на базе УПП от Schneider Electric, корпус 2000х1200х600 IP65 от МСА.
