Мобильные очистные сооружения
Часто мы сталкиваемся с проектами, когда для удаленных уголков России поставляются технологические установки в блочно-модульном исполнении. То есть котельная или очистные сооружения «упаковываются» в контейнер. В прошлом году мы выполняли системы управления для модульных котельных, а этот год начался с модульных очистных сооружения.
Сам шкаф управления очистными сооружениями технологически не сильно отличается от привычных для нас шкафов управления насосными станциями и очистными сооружениями для Водоканала Санкт-Петербурга. Отличие только в том, что четких требований к производителям комплектующих просто нет (в Водоканале СПБ, все должно быть только Siemens, ABB и т.д.). Есть требования по функционалу и все.
Для управления был выбран хорошо известным нашими инженерами ПЛК фирмы Segnetics TRIM5, а силовое оборудование ABB и Schneider Electric (только преобразователь частоты).

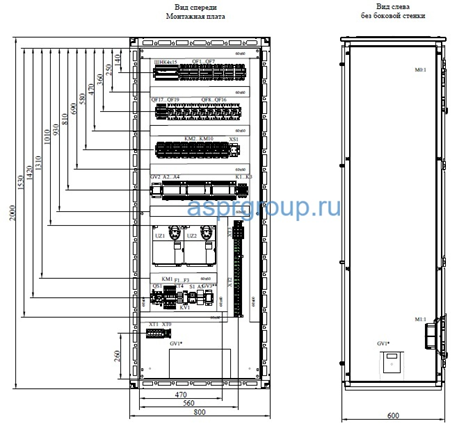

На стадии разработки конструкторской документации электрощит выглядел следующим образом:
Спецификация шкафа управления очистными сооружения АСПР ГРУПП:
|
Вводные аппараты |
|||
|
Контроллер TRIM5-3012-65-0 |
Сегнетикс |
TRIM5-3012-65-0 |
1 |
|
Модуль FMR - 1021-10-0 |
Сегнетикс |
FMR - 1021-10-0 |
1 |
|
Модуль FMR - 2222-10-0 |
Сегнетикс |
FMR - 2222-10-0 |
1 |
|
Модуль FMR - 3022-10-0 |
Сегнетикс |
FMR - 3022-10-0 |
1 |
|
Адаптер токового выхода АДИ 1-1 |
Сегнетикс |
|
1 |
|
ИБП Info LCD, 1500 ВА, IEC C13 |
DKC |
|
1 |
|
Блок питания НDR-60-24, Mean-well. |
Mean Well |
НDR-60-24 |
1 |
|
Лампа CL2-523G зеленая со встроенным светодиодом 230В AC, |
ABB |
1SFA619403R5232 |
1 |
|
Лампа CL2-523R красная со встроенным светодиодом 230В AC, |
ABB |
1SFA619403R5231 |
1 |
|
Вставка плавкая 5х20 0.5А, 9706977 |
Legrand |
9706977 |
3 |
|
Реле управления CR-P0230AC2 230В, 2п.к. |
ABB |
1SVR405601R3000 |
3 |
|
Стандартная розетка CR-PSS |
ABB |
1SVR405650R1000 |
3 |
|
Контактор AF80-30-00-13 катушка управления 100-250В AC/DC |
ABB |
1SBL397001R1300 |
1 |
|
Контактор AF09-30-01-13 с универсальной катушкой управления 100-250B AC/DC |
ABB |
1SBL137001R1301 |
9 |
|
Реле контроля напряжения CM-PFE.2 |
ABB |
1SVR550826R9100 |
1 |
|
Вентилятор с фильтром RV 160/190 м3/ч, 230 В, 252x252 мм, IP54, |
DKC |
R5RV15230 |
1 |
|
Вентиляционная решетка с фильтром RF 250x250 мм, IP54, R5RF15 |
DKC |
R5RF15 |
1 |
|
Выключатель автоматический трехполюсный 16А С S203 6кА (S203 C16) |
ABB |
2CDS253001R0164 |
2 |
|
Выключатель автоматический трехполюсный 6А С S203 6кА |
ABB |
2CDS253001R0064 |
4 |
|
Контакт дополнительный к S200 S2C-H6R (S2C-H6R) |
ABB |
2CDS200912R0001 |
4 |
|
Выключатель автоматический однополюсный 6А С S201 6кА (S201 C6) |
ABB |
2CDS251001R0064 |
4 |
|
Выключатель автоматический для защиты электродвигателей 6.3-10А |
ABB |
1SAM250000R1010 |
3 |
|
Выключатель автоматический для защиты электродвигателей 1-1.6А |
ABB |
1SAM250000R1006 |
6 |
|
Доп.контакт фронт. для MS116 1НО+1Н3 HKF1-11, 1SAM201901R1001 |
ABB |
1SAM201901R1001 |
9 |
|
Рубильник OT 80F 3p на DIN рез.ручка, 1SCA105798R1001 |
ABB |
1SCA105798R1001 |
1 |
|
Ручка управления OHBS3/1 прямого монтажа для рубильников |
ABB |
1SCA108319R1001 |
1 |
|
Термостат с регулируемым диапазоном температуры 0…+60°C, |
DKC |
R5THV2 |
1 |
|
Переключатель C2SS1-30B-10 2-х позиционный 1НО |
ABB |
1SFA619200R3016 |
1 |
|
Кнопка аварийной остановки красная CE4T-10R-11 2НЗ |
ABB |
1SFA619550R1071 |
1 |
|
Кнопка CP1-30Y-10 желтая без фиксации 1HO |
ABB |
1SFA619100R3013 |
1 |
|
Преобразователь частоты ATV212 7,5кВ, ATV212HU75N4 |
SE |
ATV212HU75N4 |
2 |
|
Комплектующие шкафа |
|||
|
Корпус ШНС IP-65 600х800х2000 |
МСА |
|
1 |
|
Панель боковая 600х2000 IP-65 |
МСА |
|
2 |
|
Монтажная панель 800х2000 |
МСА |
|
1 |
|
Цоколь сварной 600х800х100 |
МСА |
|
1 |
Разработка программного обеспечения проводилась в течении месяца, так как подключаемого оборудования в электрощит было не так много – сенсорной панели на самом ПЛК TRIM5 посчитали достаточной. В последующих заказах (где оборудования больше) мы уже применяли сенсорные панели фирмы WeinTek, а контроллер брали Siemens серии S7-1200.
Проекты и дополнительная информация о сборке шкафов: Перейти
Если у вас есть запрос на сборку ШУ ЛОС или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
Хочется отметить, что за последние годы рынок сильно наполнился Российскими аналогами промышленной автоматизации и силового электрооборудования, что дает возможность сохранить бюджет для заказчика.
