В конце декабря был размещен заказ на изготовление ШУОС для очистных сооружений. Проектная документация была полностью готовая и от нас требовалась только закупка и сборка оборудования.
Изготовление корпуса электрощита на самом деле заняло больше всего времени. Сделали сами Zetra Box, ПЛК ОВЕН и частотники ESQ были в наличии в Санкт-Петербурге.
В целом удалость сделать ШУОС за 2 недели, хоть на это и было потрачено очень много сил.
Силовое оборудование DEKraft, так как дешевое и с именем.

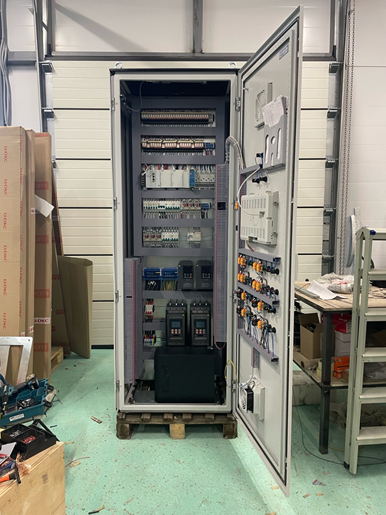

Ниже фотография ШУОС:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
|
13031DEK |
Авт. выкл. 3Р 125А х-ка D ВА-201 10кА |
2 |
|
ПЛК210-02-CS |
Контроллер логический программируемый ПЛК210-02-CS |
1 |
|
МВ210-212 |
Модуль дискретного ввода МВ210-212 |
2 |
|
МУ210-402 |
Модуль дискретного вывода МУ210-402 |
2 |
|
МУ210-502 |
Модуль аналогового вывода МУ210-502 |
2 |
|
МВ210-101 |
Модуль аналогового ввода МВ210-101 |
1 |
|
СП315-Р |
Панель оператора графическая СП315-Р |
1 |
|
TSX-100-UN-5 |
Промышленный неуправляемый коммутатор EKF TSX-100 5 портов 10/100 Мбит/с |
1 |
|
08.04.000644 |
Частотный преобразователь ESQ-760-4T-0022 2.2/4кВт, 380 В |
2 |
|
08.05.000910 |
Устройство плавного пуска ESQ-GS7-011 (22А, 380В, 11кВт, встроенный шунтирующий контактор) |
2 |
|
RKE4CO730LT |
Реле RKE4CO730LT, 4CO, 5A(250VAC/30VDC), 230VAC, мех. индикация, тест-кнопка с блокировкой, LED (Shenle) |
9 |
|
SK36M |
Зажим для реле, металл (Shenle) |
9 |
|
SK4P |
Маркировочная планка (Shenle) |
9 |
|
SKC14-E |
Цоколь 10A(300V), винтовой зажим, черный, на рейку DIN35/панель, для RKE, RKF, R4N, MY4, 55.34, KMY4, PT4, RCM5 (Shenle) |
9 |
|
RFT2CO730LT |
Реле 2пер. 230VAC, 8A/240VAC со светодиодом и тест. кнопкой (Shenle) |
53 |
|
RFT2CO024LT |
Реле 2пер. 24VDC, 8A/240VAC со светодиодом и тест. кнопкой (Shenle) |
5 |
|
SR20T |
Фиксатор пластиковый для реле RFT (Shenle) |
56 |
|
SR2P |
Шильдик маркировочный пластик, белый, для SRU*, SRB*, SRC*-E, SRC*-ST (Shenle) |
56 |
|
SRU08-E |
Колодка, винтовой зажим, на рейку DIN35/панель, для RFT2CO, 46.52, G2R-2, KRI2 (Shenle) |
56 |
|
4640016938193 |
Реле защиты насосов РЗН-1М АС230В УХЛ4 |
4 |
|
22108DEK |
Контактор 12А 220В АС3 1НО+1НЗ КМ-103 DEKraft |
8 |
|
24117DEK |
Мех. блокировки для конт. КМ-102, КМ-103 9-32А БМ-03 |
4 |
|
KM-3-16-22 |
Контактор модульный КМ 16А 2NО+2NC (3 мод.) EKF PROxima |
1 |
|
NDR-120-24 |
Блок питания, 24В,5А,120Вт |
1 |
|
SMALLT2A10S |
Онлайн ИБП ДКС серии Small Tower, 2000 ВА/1800 Вт, 1/1, 4xSchuko, EPO, USB, RS-232, RJ45, з/у 1А, 6x7Ач |
1 |
|
AS400SM |
Адаптер AS400 («сухие контакты») для ИБП ДКС серии Small (архивные серии) |
1 |
|
25052DEK |
Перекл. на 3 фикс. полож. I-O-II станд. ручка ПЕ-22 |
12 |
|
SB5AS8442 |
Кнопка аварийн ост SB5 в сборе 22мм 40мм повернуть для возврат пластик 1НЗ |
1 |
|
SBE102 |
Контактный блок 1 НЗ |
1 |
|
25015DEK |
Выкл. кноп. ABLF D22 ЖЕЛТЫЙ 220В ВK-22 |
1 |
|
25062DEK |
Перекл. I-O PPBB D22 ЗЕЛ-КР неон 220В ПЕ-22 |
4 |
|
25002DEK |
Лампа комм. ADDS D22 ЗЕЛЕНЫЙ LED 220В ЛK-22 |
12 |
|
25003DEK |
Лампа комм. ADDS D22 КРАСНЫЙ LED 220В ЛK-22 |
8 |
|
25065DEK |
Лампа комм. ADDS D22 LED зел. 24В AC/DC ЛK-22 |
1 |
|
25066DEK |
Лампа комм. ADDS D22 LED кр. 24В AC/DC ЛK-22 |
1 |
|
TS16GUSD300SA |
Карта памяти 16GB MicroSD 300S UHS I, SDXC, 95МБ/с, Class 10 (Transcend) |
1 |
|
680002 |
Термостат KLM TM 02 Thermostat Cool - Регулирование охлаждения и вентиляции NO |
1 |
|
АВР |
|
|
|
22152DEK |
Контактор 150А 220В АС3 1НО+1НЗ КМ-103 DEKraft |
2 |
|
24119DEK |
Мех. блокировки для конт. КМ-103 115-150А БМ-03 |
1 |
|
12301DEK |
Авт. выкл. 3Р 6А х-ка C ВА-103 6кА нов. |
2 |
|
4640016933952 |
Реле контроля напряжения РКН-3-15-15 AC230В/AC400B УХЛ2 |
2 |
|
25004DEK |
Лампа комм. ADDS D22 ЖЕЛТЫЙ LED 220В ЛK-22 |
2 |
|
12311DEK |
Авт. выкл. 3Р 63А х-ка C ВА-103 6кА нов. |
1 |
|
12308DEK |
Авт. выкл. 3Р 32А х-ка C ВА-103 6кА нов. |
1 |
