Шкаф с преобразователем частоты (ШПЧ) для вентиляторной градирни

В середине 2020 г. был размещен заказ на изготовление шкафа с преобразователем частоты (ШПЧ) для электродвигателя на 110 кВт. Так как предприятие заказчика является опасным химическим предприятием, то требования к этому шкафу были соответствующими. Помимо банальной установки преобразователя частоты в электрощит по техническому заданию требовалось установить байпасную схему включение электродвигателей через контакторы.

Все распределительное оборудование производства ABB (включая частотный преобразователь серии ACS580), контакторы фирмы Schneider Electric.

Перед тем как собирать шкаф специалистам Заказчика был отправлен внешний вид для согласования. Это стандартная практика. 3D чертеж для данного шкафа не требуется.

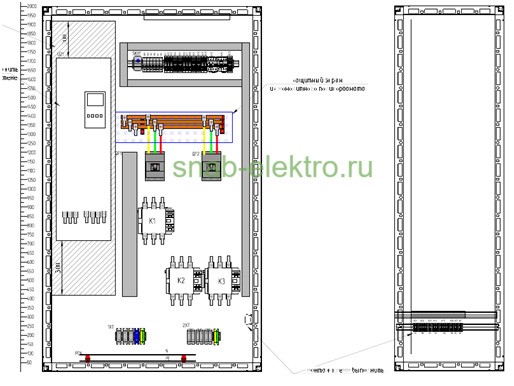

На бумаге вид следующий:

Ввод и вывод кабеля снизу на клеммники. Система байпаса сделана из 3х контакторов и преобразователя частоты согласно рекомендованной схеме использования преобразователя частоты с байпасом от Schneider Electric. Данная электрическая схема не дает возможности одновременной подачи напряжения на ПЧ и контактор байпаса.

Так как частотный преобразователь был подобран на один порядок выше (132 кВт) и для корпуса 2000х1000 была установлена двойная вентиляция, чтобы шкаф не перегревался.

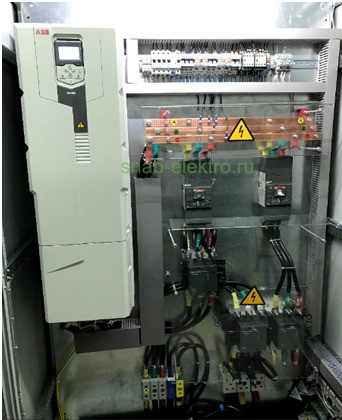

После сборки электрощит выглядит следующим образом:

Спецификация основного оборудования ШПЧ:

Наименование

Произв.

Арт.

Кол-во

Выключатель автоматический XT4L 250 Ekip LS/I In=250A 3p F F

ABB

1SDA068555R1

2

Контакты состояния выключателя с проводами AUX-C 2Q+1SY 250Vac/dc XT1..XT4 F/P

ABB

1SDA066433R1

2

Крышки изолирующие высокие для силовых выводов HTC XT4 3p (комплект из 2шт.)

ABB

1SDA066670R1

2

Межфазные разделительные перегородки

ABB

1SDA066677R1

2

Выводы силовые для стационарного выключателя FC CuAl 1x2,5...185mm2 XT4 (комплект из 3шт)

ABB

1SDA067191R1

4

Автомат.выкл-ль 1-полюсной S201 C6

ABB

2CDS251001R0064

4

Автомат.выкл-ль 1-полюсной S201 C16

ABB

2CDS251001R0164

1

Реле электромех. установ. E297-16-10/230

ABB

2TAZ311000R2011

1

Преобразователь частоты 132 кВт, 380 В, 3 фазы, IP21, с интеллектуальной панелью управления

ABB

ACS580-01-246A-4+J425

1

Реле промежуточное CR-P230AC1 16А 230В 1ПК CR-P без индикации без розетки

ABB

1SVR405600R3000

8

Цоколь логический CR-PLSх для реле CR-P

ABB

1SVR405650R0100

8

Фиксатор CR-PH для реле CR-P

ABB

1SVR405659R0000

8

Реле промежуточное CR-M230AC2 12А 230В 2ПК CR-M без индикации без розетки

ABB

1SVR405611R3000

3

Цоколь логический CR-M2LS для реле CR-M 2ПК

ABB

1SVR405651R1100

3

Фиксатор CR-MH для реле CR-M

ABB

1SVR405659R1000

5

Реле промежуточное CR-M230AC3 10А 230В 3ПК CR-M без индикации без розетки

ABB

1SVR405612R3000

2

Цоколь стандартный CR-M3SS для реле CR-M 3ПК

ABB

1SVR405651R2000

2

Контактор вспомогательный 44E DIN EN 50011 4НO+4НЗ 1U винтовые зажимы AC 220V 50/60Гц

 SIEMENS

3TH4293-0AN2

2

Переключатель M2SS1-20B с фиксацией 2 позиции ВС черная ручка

ABB

1SFA611200R2006

1

Переключатель M3SS1-20B с фиксацией 3 позиции черная ручка

ABB

1SFA611210R2006

1

2ТРМ1 двухканальный регулятор с универсальным входом

ОВЕН

2ТРМ1-Щ2.У.РР

2

Корпус ШНС IP-56 1200х600х2000 (2-х дверный)

МСА

ШНС-2-IP-56-12060200

1

Вентилятор c решеткой и фильтром, 560/600 м^3/ч, 230В

ДКС

R5RV20230

2

Вентиляционная решётка с фильтром, 325 x 325 мм

ДКС

R5KF20

2

Термостат, NO контакт, диапазон температур: 0-60 °C

ДКС

R5THV2

1

Диодный светильник 6,5 Вт, 220 В

ДКС

R5LA06

1



Для заказа ШПЧ направьте запрос на почту info@snab-electro.com либо заполните форму обратной связи.

Описание услуги по сборке ШПЧ: Перейти
