Автоматизированная система управления технологическим процессом (АСУ ТП). Часть 1

Занимаясь строительством жилых домов, работая в сфере ЖКХ, будучи бухгалтером или специалистом по закупке в строительной компании, мы часто сталкиваемся с этой аббревиатурой АСУ ТП.

Что нам скажет Google на запрос «АСУ ТП это?»

Автоматизированная система управления технологическим процессом (АСУ ТП) — группа решений технических и программных средств, предназначенных для автоматизации управления технологическим оборудованием на промышленных предприятиях.

Не очень понятно? Давайте рассмотрим примеры.

Пример 1. АСУ ТП в ЖКХ.

Вы работаете в сфере ЖКХ и вам необходимо обеспечить водопроводной водой жилой дом. Задача несложная – берем трубу с водопроводом, ставим насосную станцию   и подключаем ее к дому. Но здесь есть проблема – для постоянного обеспечения дома водой необходимо качать в дом воду с давлением 5 атмосфер, например. Мы ставим манометр перед домом, и он нам показывает сколько на данный момент давление в трубе перед домом. И теперь для поддержания давления, ведь, например, утром, когда всем нужна вода умыться или чайник вскипятить, давление будет падать из-за резкого скачка потребителей воды), мы будем срочно утром звонить вахтерше и кричать матом о том, что напор в кране очень слабый и невозможно детей умыть или еду приготовить. Вахтерша будет отправлять дворника или будить штатного слесаря, чтобы он бежал в насосную станцию и включал второй или уже третий насос в помощь первому. А когда придет счет за электричество через месяц они все получат по шапке за то, что из-за своей лени или недостатка времени не отключали второй и третий насос днем, например, когда все жители дома на работе.

Что мы можем сделать, что облегчит задачу работника, чтобы насосы включались в необходимом количестве в течении дня и давление в трубе всегда было достаточным? Правильно, нужна система АСУ ТП.

Система АСУ ТП будет состоять из датчика давления с токовым выходом и шкаф управления (или шкаф автоматизации).

Формально это относится к первым двум уровням АСУ ТП (о них в следующих статья).

Датчик давления – нижний уровень автоматизации.

Шкафа управления – средний уровень автоматизации.

Шкаф управления состоит из ПЛК (программируемый логический контроллер) и электрическое оборудование для запуска насосов: контактор для прямого пуска, устройство плавного пуска или частотный преобразователь.

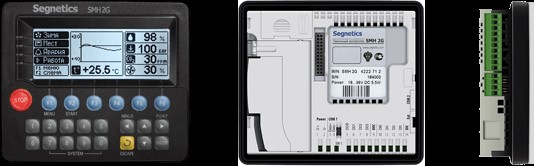

Не надо бояться слова ПЛК, это просто компьютер в промышленном исполнении. Выглядит, например, так:

В него подключается датчик давления (что бы ПЛК каждый момент времени знал, сколько именно давление в трубе) и по заданной логике включает или выключает насосы.

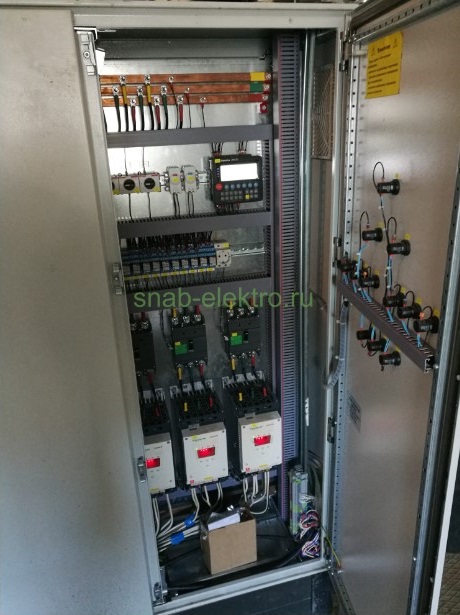

Пример собранного шкафа управления водопроводной станцией от нашей компании (ПЛК с белым экраном с фото выше):
