Автоматизированная система управления технологическим процессом (АСУ ТП). Часть 2

Мы продолжаем разбираться в том, что же такое АСУТП. В первой части статьи был приведен пример системы автоматизации водопроводной насосной станции.            Было 2 уровня автоматизации: нижний (датчика давления) и средний (шкаф управления на базе ПЛК). Почему пишем, что шкаф управления на базе ПЛК? Ответ прост - настроить рабочую логику управления технологическим оборудованием можно не только с помощью компьютера или как мы теперь знаем программируемого логического контроллера (ПЛК), но и с помощью реле. На базе реле можно установить практически любую логику работы, но это занимает очень много места в корпусе шкафа. На системы, где условно оборудования чуть больше чем ничего ставить их невыгодно и громоздко. Реле понимает только дискретные сигналы, поэтому чтобы понять аналоговый сигнал измерителя нужно ставить устройство преобразователь сигнала. Небольшие системы (шкафы управления задвижками, электродвигателями небольшой мощности и другие) можно собирать и на релейных схемах управления.

Пример АСУ ТП номер 2.

Нам поступил заказ от Оленегорского ГОКа (Олкон) на замену древней системы управления конвейерами с рудой.

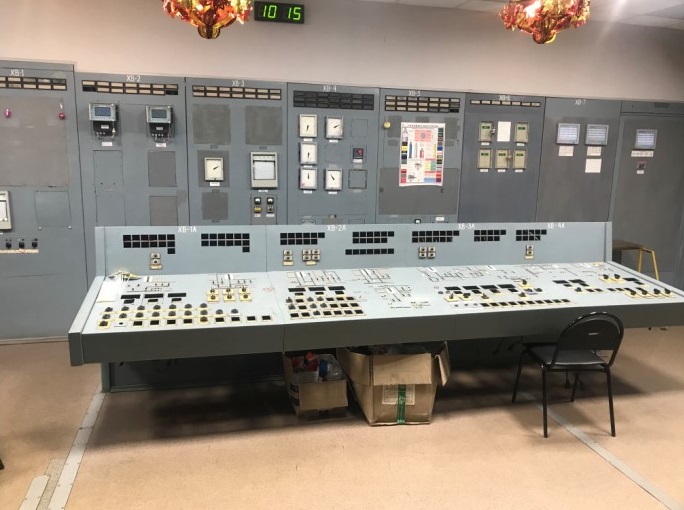

Фото системы управления до замены:

Согласитесь, что выглядит довольно круто, но модернизировать ее невозможно и при установке нового оборудования подключить его в этот щит банально невозможно. Поэтому и было принято решение всё переделать.

В качестве основного производителя комплектующих была выбрана немецкая компания Siemens. Самый простой ПЛК под названием S7-1200 (в первом примере был ПЛК SMH от Segnetics) и, внимание, SCADA-система под названием WinCC (тоже Siemens). SCADA-система - это система визуализации, графический интерфейс между шкафом управления и человеком. Устанавливается она на компьютер и посмотрите как выглядит система управления теперь (фото ниже), после установки компьютера со SCADA.

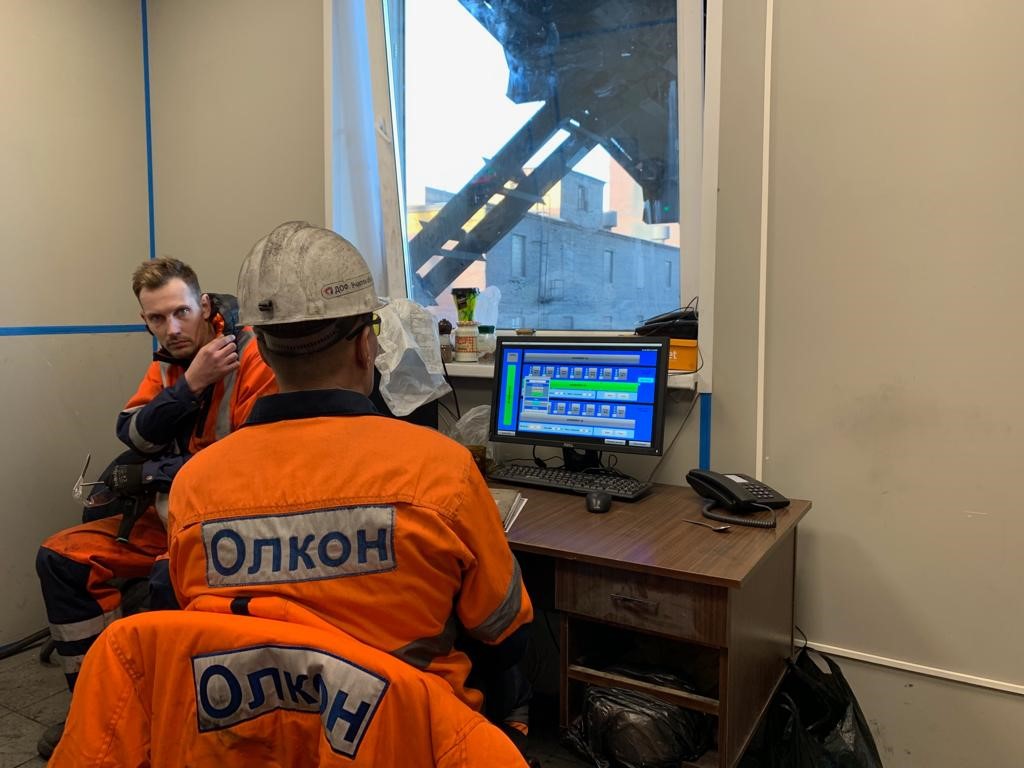

Фото системы управления после замены:

В этом примере мы пропустили нижний уровень автоматизации (были датчики скорости конвейера, датчики прорыва ленты и т.д.), пропустили шкаф автоматизации и сразу перешли к новому – SCADA-системе или верхнему уровню автоматизации на базе SCADA-системы WinCC от компании Siemens. Надо отметить, что у SCADA есть очень важная функция, помимо организации визуализации и элементов управления оборудованием, - архивация. То есть SCADA записывает все показатели системы в каждый момент времени. Это невероятно удобно для определения оптимальных технологических параметров или при разборе аварийных ситуаций.

Электроснабкомплект предоставляет услуги проектирования и разработки АСУ ТП, также мы собираем шкафы АСУ ТП. Напишите нам и мы пришлем коммерческое предложение в течение двух дней.
