К нам поступил запрос на вводно-распределительное устройство для гаражного кооператива на 400А. Это первый щит от которого пойдут распределительные навесные щитки ЩР.
Оборудование было выбрано Заказчиком КЭАЗ, даже автомат с электронным расцепителем OptiMat D250H MR1.
Казалось бы? зачем электронный расцепителем в гаражах? Это стройка и у ребят нагрузка постоянно меняется и им требуется регулировка по току от 40%, что есть у OptiMat КЭАЗ.

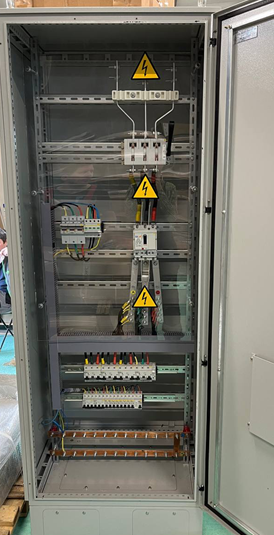

Ниже фотография электрощита ВРУ:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
110222 |
ВР32-37Ф-А30220-400А-УХЛ3 |
1 |
КЭАЗ |
|
144411 |
Выключатель автоматический OptiMat D250H MR1 У3 КЭАЗ 144411 |
1 |
КЭАЗ |
|
MOP20-4-C |
KARAT ОПС1-C УЗИП 4P In=20кА Un=400В Im=40кА IEK |
1 |
IEK |
|
318137 |
ВА47-100-3C100-УХЛ3 (10кА) |
3 |
КЭАЗ |
|
318143 |
ВА47-100-3C50-УХЛ3 (10кА) |
1 |
КЭАЗ |
|
318454 |
Независимый расцепитель ВА47-НР230-КЭАЗ |
1 |
КЭАЗ |
|
318289 |
ВА47-29-3C25-УХЛ3 (4,5кА) |
1 |
КЭАЗ |
|
318286 |
ВА47-29-3C16-УХЛ3 (4,5кА) |
1 |
КЭАЗ |
|
318196 |
ВА47-29-1C16-УХЛ3 (4,5кА) |
3 |
КЭАЗ |
|
318195 |
ВА47-29-1C10-УХЛ3 (4,5кА) |
5 |
КЭАЗ |
|
318361 |
АВДТ32-22C16-AC-УХЛ4 (2P, C16, 30mA) 4,5кА |
1 |
КЭАЗ |
|
|
Корпус ВРУ 2000х800х600 (склад) |
1 |
ЩО70,ВРУ |
|
|
Шина алюминий 30*4*4000 |
1 |
Ошиновка |
|
|
Шина NPE медь 30*4*500 |
2 |
Ошиновка |
|
|
Установочный комплект (Дин-рейка , кабель для для расключения , метиз , изоляторы) |
1 |
- |
