У нас разместили заказ на комплект электрощитов для блочно-модульной насосной станции. Это шкафы аварийной сигнализации п просто распределительные электрощиты ВРУ.
Основной оборудование выбрали HYUNDAI т.к. оно было в вендер листе Заказчика и его легко найти в наличии в Санкт-Петербурге. Серия автоматов в расцепителями HGM100H.

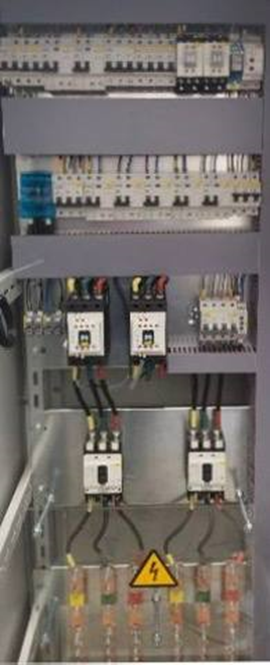

Ниже фотография одного из щитов.
Спецификация ВРУ:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
13.03.02.000607 |
Автоматический выключатель HGM100H 3PT4S0000C 00100F 80-100A ток к.з. 26kA AC380/415В |
2 |
HYUNDAI |
|
13.01.01.000579 |
Магнитный контактор HGC85 22NS X220 85A 45 кВт при АС3 (380-440В) кат. 220В АC 2НО+2НЗ |
2 |
HYUNDAI |
|
13.01.01.000502 |
Блок вспомогательных контактов HGC SB100 11NS, слева/справа, (для HGC50-100) |
2 |
HYUNDAI |
|
4,64002E+12 |
Реле контроля напряжения РКН-3-15-15 220В |
2 |
- |
|
13.04.000929 |
Автоматический выключатель HGD63P 3PMCS0000C 00006 3 полюса, 6А, ток к.з. 10kA, хар-ка C (STANDARD) |
1 |
HYUNDAI |
|
13.04.000862 |
Автоматический выключатель HGD63M 1PMCS0000C 00006 1 полюс, 6А, ток к.з. 6kA, хар-ка C (STANDARD) |
1 |
HYUNDAI |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF |
1 |
EKF |
|
ledm-ad16-o |
Матрица светодиодная AD16-22HS желтый 230 В AC EKF |
1 |
EKF |
|
lh-20-25 |
Держатель маркировки LH (20x25мм) EKF PROxima |
2 |
EKF |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF |
1 |
EKF |
|
13.04.000908 |
Автоматический выключатель HGD63P 3PMCS0000C 00063 3 полюса, 63А, ток к.з. 10kA, хар-ка C (STANDARD) |
2 |
HYUNDAI |
|
13.06.000120 |
Дифференциальный автомат HRO63M 1NG4C0000C 00016G 1 полюс + нейтр., 16A ток, к.з. 6kA,30mA (STANDARD) |
7 |
HYUNDAI |
|
13.04.000694 |
Автоматический выключатель HGD63M 1PMCS0000C 00016 1 полюс, 16А, ток к.з. 6kA, хар-ка C (STANDARD) |
8 |
HYUNDAI |
|
13.04.000863 |
Автоматический выключатель HGD63M 1PMCS0000C 00010 1 полюс, 10А, ток к.з. 6kA, хар-ка C (STANDARD) |
2 |
HYUNDAI |
|
13.01.01.1.000771 |
Магнитный контактор HGC18B 10NS X380 18А 7.5 кВт при АС3 (380-440В) кат. 380В АC 1НО |
2 |
HYUNDAI |
|
13.04.02.001328 |
Шунтирующий расцепитель SHT HGD63US2C для HGD63-U 240В АС |
1 |
HYUNDAI |
|
BSW60-BD-3-K02 |
Переключатель LAY5-BD33 3 полож. "I-0-II" стандарт ручка IEK |
1 |
IEK |
|
94.04.9SPA |
Розетка с винтовыми клеммами для реле 55.32, 55.34 |
1 |
- |
|
55.34.8.230.0040 |
Реле миниатюрное универсальное 4CO 7A блокируемая |
1 |
- |
|
ТР-21В |
Терморегулятор ТР-21B на DIN рейку (-20º..-0ºС); (-0ºС..+12ºС) |
1 |
- |
