В ноябре был сделан срочный заказ на ВРУ на 400А на базе КЭАЗ для Водоканала Санкт-Петербурга.
Сложность заключалась в том, что заказ был срочный, а ничего как обычно в наличии не было. Автомат OptiMat T250L TM 250A 4P вообще чудом нашли, 4-х полюсные автоматы не всегда лежат в наличии.
В целом закупка и сборка действительно заняли 2 недели, но проблема с АВР у Заказчика (половина АВР была давальческая) – внесла неразбериху.

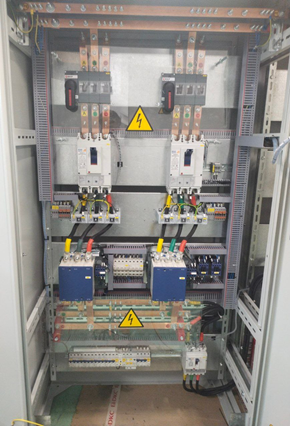

Ниже фотография ВРУ на 400А КЭАЗ:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
Вводные, секционный аппараты |
|
|
|
|
tb-s-400-3p |
Рубильник 400A 3P без рукоятки управления TwinBlock EKF |
2 |
EKF |
|
tb-315-400-fh |
Рукоятка управления для прямой установки на рубильники TwinBlock 315-400А EKF |
2 |
EKF |
|
tb-s-250-4p |
Рубильник 250A 4P без рукоятки управления TwinBlock EKF |
2 |
EKF |
|
tb-160-250-fh |
Рукоятка управления для прямой установки на рубильники TwinBlock 160-250А EKF |
2 |
EKF |
|
Учет |
|
|
|
|
219652 |
Трансформатор тока ТТК-40-400/5А-5ВА-0,5S-УХЛ3 |
6 |
КЭАЗ |
|
АВР |
|
|
|
|
112923 |
Контактор ПМЛ-8100-400А-220AC-УХЛ4-Б |
4 |
КЭАЗ |
|
4680019912493. |
Модуль аварийного ввода резерва МАВР-4-21М УХЛ4 Меандр |
1 |
МЕАНДР |
|
4680019912509. |
Модуль аварийного ввода резерва МАВР-4-31М УХЛ4 Меандр |
1 |
МЕАНДР |
|
Групповые аппараты |
|
|
|
|
291465 |
Выключатель автоматический OptiMat D630N-TM320-УХЛ3 |
2 |
КЭАЗ |
|
355757 |
Выключатель автоматический OptiMat T250L TM 250A 4P |
1 |
КЭАЗ |
|
291434 |
Выключатель автоматический OptiMat D250N-TM250-УХЛ3 |
1 |
КЭАЗ |
|
291433 |
Выключатель автоматический OptiMat D250N-TM200-УХЛ3 |
1 |
КЭАЗ |
|
291431 |
Выключатель автоматический OptiMat D250N-TM125-УХЛ3 |
1 |
КЭАЗ |
|
260794 |
Выключатель автоматический OptiDin BM63-3C25-УХЛ3 (6кА) |
2 |
КЭАЗ |
|
260791 |
Выключатель автоматический OptiDin BM63-3C16-УХЛ3 (6кА) |
3 |
КЭАЗ |
|
249184 |
Независимый расцепитель OptiDin BM63-НР230 |
1 |
КЭАЗ |
|
243907 |
Выключатель автоматический OptiDin BM63-1C10-УХЛ3 (6кА) |
3 |
КЭАЗ |
|
318369 |
АВДТ с защитой от сверхтоков АД12-22C16-АC-УХЛ4 (2P, C16, 30mA) 4,5кА |
1 |
КЭАЗ |
|
332034 |
Фотореле FMR-15-240А-1 с датчиком 1,5м 16А 1СО 110-240АС |
1 |
КЭАЗ |
|
Комплектующие шкафа |
|
|
|
|
ЩО-70.1 200.100.60 |
Корпус ЩО-70 2000х1000х600 |
2 |
ЩО70,ВРУ |
|
ЩО-70 П.Т. 200.60 |
Панель торцевая 2000х600 |
2 |
ЩО70,ВРУ |
|
ЩО-70 П.З. 200.100 |
Панель задняя 2000х1000 |
2 |
ЩО70,ВРУ |
|
ЩО-70 К. 100.60 |
Крыша 1000х600 |
2 |
ЩО70,ВРУ |
|
ЩО-70 Ц.100.60.10 |
Цоколь для ЩО-70 1000х600х100 |
2 |
ЩО70,ВРУ |
|
ЩО-70,ВРУ М.П. 1000х220 |
Монтажная панель для ЩО-70 цинк 2мм |
16 |
ЩО70,ВРУ |
|
П.Ш. 200.3.4.3 |
Перфо-швеллер 2000х30х40х30 цинк 2мм |
4 |
ЩО70,ВРУ |
|
YDN10-0080 |
DIN-рейка (60см) оцинкованная IEK |
4 |
IEK |
|
Система соединений |
|
|
|
|
М1т4×30 |
Медная шина ШМТЛ (медь) М1т 4×30, цена за 4 метра |
5 |
Ошиновка |
|
М1т3×20 |
Медная шина ШМТЛ (медь) М1т 3×20, цена за 4 метра |
2 |
Ошиновка |
|
YIS11-45-14 |
Изолятор SM45 (М8) силовой |
10 |
IEK |
|
YNN10-69-10D-K07 |
Шина PE "земля" на DIN-изол ШНИ-6х9-10-Д-Ж IEK |
2 |
IEK |
|
YNN10-69-10D-K05 |
Шина N "ноль" на DIN-изол ШНИ-6х9-10-Д-С IEK |
2 |
IEK |
|
UNP40-050-10-10 |
Наконечник луженый медный ТМЛ JG-50 |
6 |
IEK |
|
UNP40-070-11-12 |
Наконечник луженый медный ТМЛ JG-70 |
6 |
IEK |
|
|
ПуГВ 1х70 Провод силовой ПуГВнг (А)-LS 1х70 |
1 |
- |
|
|
ПуГВ 1х50 Провод силовой ПуГВнг (А)-LS 1х50 |
1 |
- |
|
|
ПуГВ 1х2,5 Провод силовой ПуГВ нг(А)-LS 1х2,5 |
7 |
- |
|
|
ПуГВ 1х1,5 Провод силовой ПуГВ нг(А)-LS 1х1,5 |
4 |
- |
