Для агрессивного помещения были выбраны корпуса с IP56. Вода и прочие химические загрязнения могут попасть в данный ВРУ.
Оборудование было выбрано КЭАЗ т.к. зарекомендовало себя на российском рынке.
Вводной ток 630А OptiMat. Учет выполнен на базе счетчиков Меркурий 230ART-01 и ART-03. Отходящие автоматы так же КЭАЗ.
Не можем не отметить, что КЭАЗ поставил все очень быстро. Логистика на высоте.

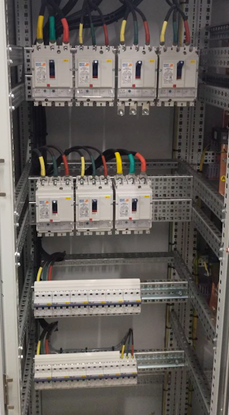

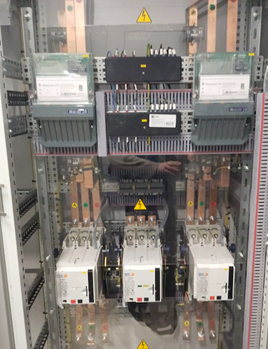

Фотография готового ВРУ.
Спецификация ВРУ УХЛ1:
|
Арт. |
Наименование |
|
279890 |
OptiMat D630N-MR1-У3 |
|
234093 |
Комплект для выдвижного исполнения OptiMat D400, D630 320-630А-УХЛ3 |
|
233121 |
Привод двигательный OptiMat D400, D630-230AC-У3 |
|
143497 |
Расцепитель независимый OptiMat D100, D160, D250, D400, D630-220DC/400AC-УХЛ3 |
|
143490 |
Комплект контактов вспомогательных ВК/СК1/СК2-OptiMat D-УХЛ3-4шт |
|
279890 |
OptiMat D630N-MR1-У3 |
|
234093 |
Комплект для выдвижного исполнения OptiMat D400, D630 320-630А-УХЛ3 |
|
233121 |
Привод двигательный OptiMat D400, D630-230AC-У3 |
|
143497 |
Расцепитель независимый OptiMat D100, D160, D250, D400, D630-220DC/400AC-УХЛ3 |
|
143490 |
Комплект контактов вспомогательных ВК/СК1/СК2-OptiMat D-УХЛ3-4шт |
|
ITT30-3-05-0600 |
Трансформатор тока ТТИ-40 600/5А 5ВА 0,5S IEK |
|
ITT30-2-05-0600 |
Трансформатор тока ТТИ-40 600/5А 5ВА 0,5 IEK |
|
293228 |
OptiDin BM63-3C10-УХЛ3 (6кА) инд упаковка |
|
293229 |
OptiDin BM63-3C16-УХЛ3 (6кА) инд упаковка |
|
Меркурий 230 АRT-03 PQRSIDN |
Счетчик Меркурий 230 АRT-03 PQRSIDN для однонаправленного многотарифного учета 3*230/400 В, 5(7,5) А, 0,5S/1,0, IrDA, RS-485 (Инкотекс) |
|
Меркурий 230 АRT-03 PQRSIDN |
Счетчик Меркурий 230 АRT-01 PQRSIN электрический для однонаправленного многотарифного учета 3*230/400 В, 5(60) А, 1,0/2,0, IrDA (Инкотекс) |
|
kki1-1 |
Коробка клеммная испытательная переходная ККИ1-1 EKF |
|
M55911 |
Анализатор электроэнергии CVM-C10-ITF-485-ICT2 (CERCUTOR) |
|
370592 |
Клеммник измерительный с 2-мя тест.разъемами, 6мм.кв., (серый); WGO1 |
|
450109 |
Концевой сегмент на измер. клеммники WGO1,-2/ WGL, (серый); NPP-WGO1-2 |
|
476302 |
Перемычка для WGO1/ WGO3/ WGL1, (2полюса); IZUK 6/2 |
|
281763 |
OptiSave H-243-У3 |
|
EA04.002.007 |
Реле контроля фаз и напряжения CKF-318-1 трехфазное регулируемое |
|
293229 |
OptiDin BM63-3C16-УХЛ3 (6кА) инд упаковка |
|
293217 |
OptiDin BM63-3C6-УХЛ3 (6кА) инд упаковка |
|
sw2c-11x/2 |
Переключатель SW2C-11X/2 2P NO+NC EKF PROxima |
|
ledm-ad16-o |
Матрица светодиодная AD16-22HS желтый 230 В AC EKF PROxima |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
|
ledm-ad16-r |
Матрица светодиодная AD16-22HS красный 230 В AC EKF PROxima |
|
rpa-22-3-230AC |
Реле промежуточное RPA 22/3 6A 230В AC EKF AVERES |
|
rm4-22-3 |
Разъем для реле РM4 22/3 EKF AVERES |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
|
334645 |
OptiStart K-F-18-30-10-A230 |
|
335320 |
OptiStart K-FX-1011 |
|
335361 |
OptiStart K-FX-5000 |
|
EA04.002.007 |
Реле контроля фаз и напряжения CKF-318-1 трехфазное регулируемое |
|
293217 |
OptiDin BM63-3C6-УХЛ3 (6кА) инд упаковка |
|
293223 |
OptiDin BM63-1C6-УХЛ3 (6кА) инд упаковка |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
|
291419 |
OptiMat D250L-TM160-УХЛ3 |
|
291417 |
OptiMat D250L-TM100-УХЛ3 |
|
291415 |
OptiMat D250L-TM063-УХЛ3 |
|
293230 |
OptiDin BM63-3C25-УХЛ3 (6кА) инд упаковка |
|
260793 |
OptiDin BM63-3C20-УХЛ3 (6кА) |
|
293229 |
OptiDin BM63-3C16-УХЛ3 (6кА) инд упаковка |
|
293228 |
OptiDin BM63-3C10-УХЛ3 (6кА) инд упаковка |
|
293214 |
OptiDin BM63-1C10-УХЛ3 (6кА) инд упаковка |
